Перде қабырғаларын жасауға арналған жоғары жылдамдықты 5 осьті порталды өңдеу орталығы

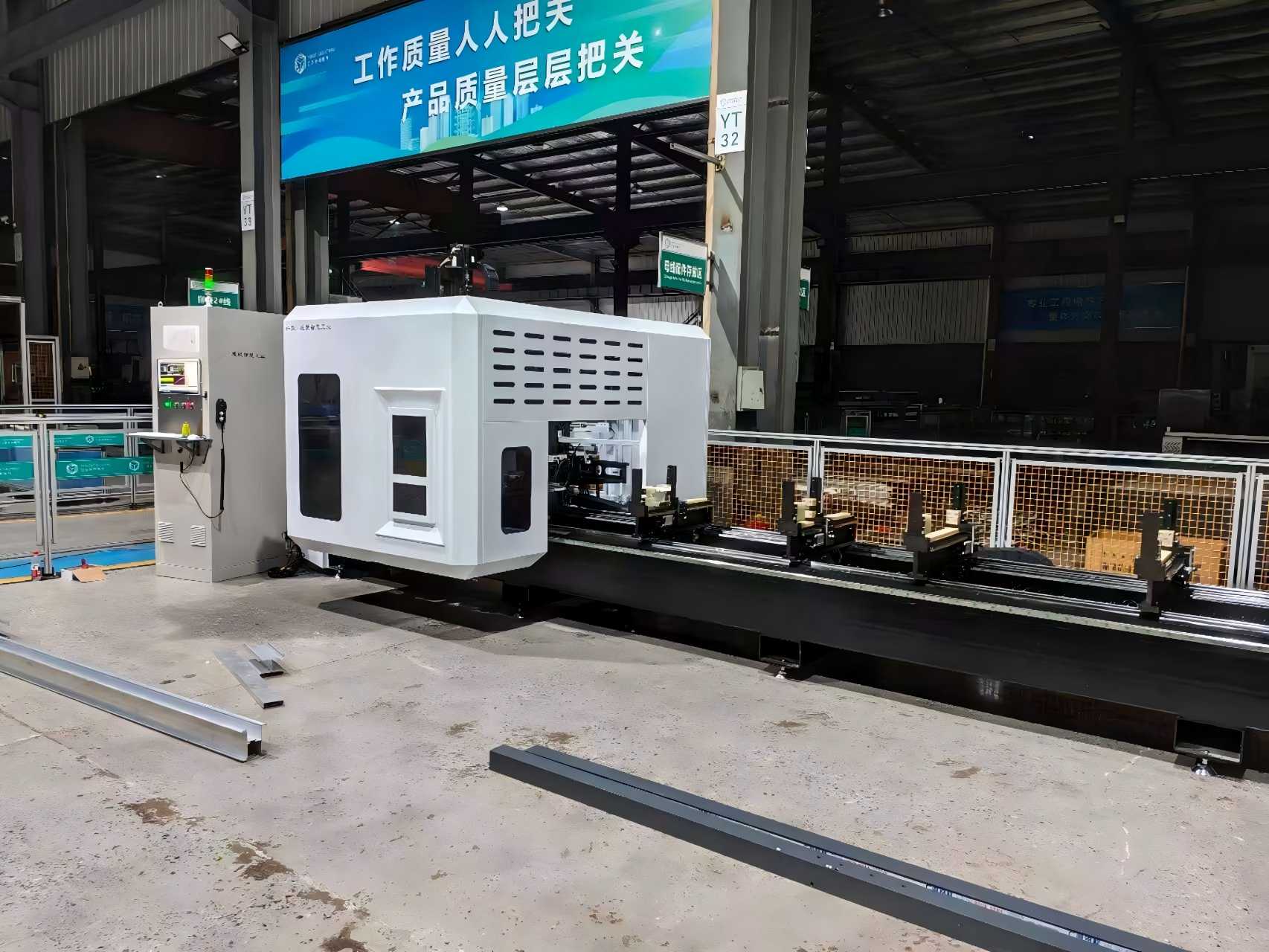

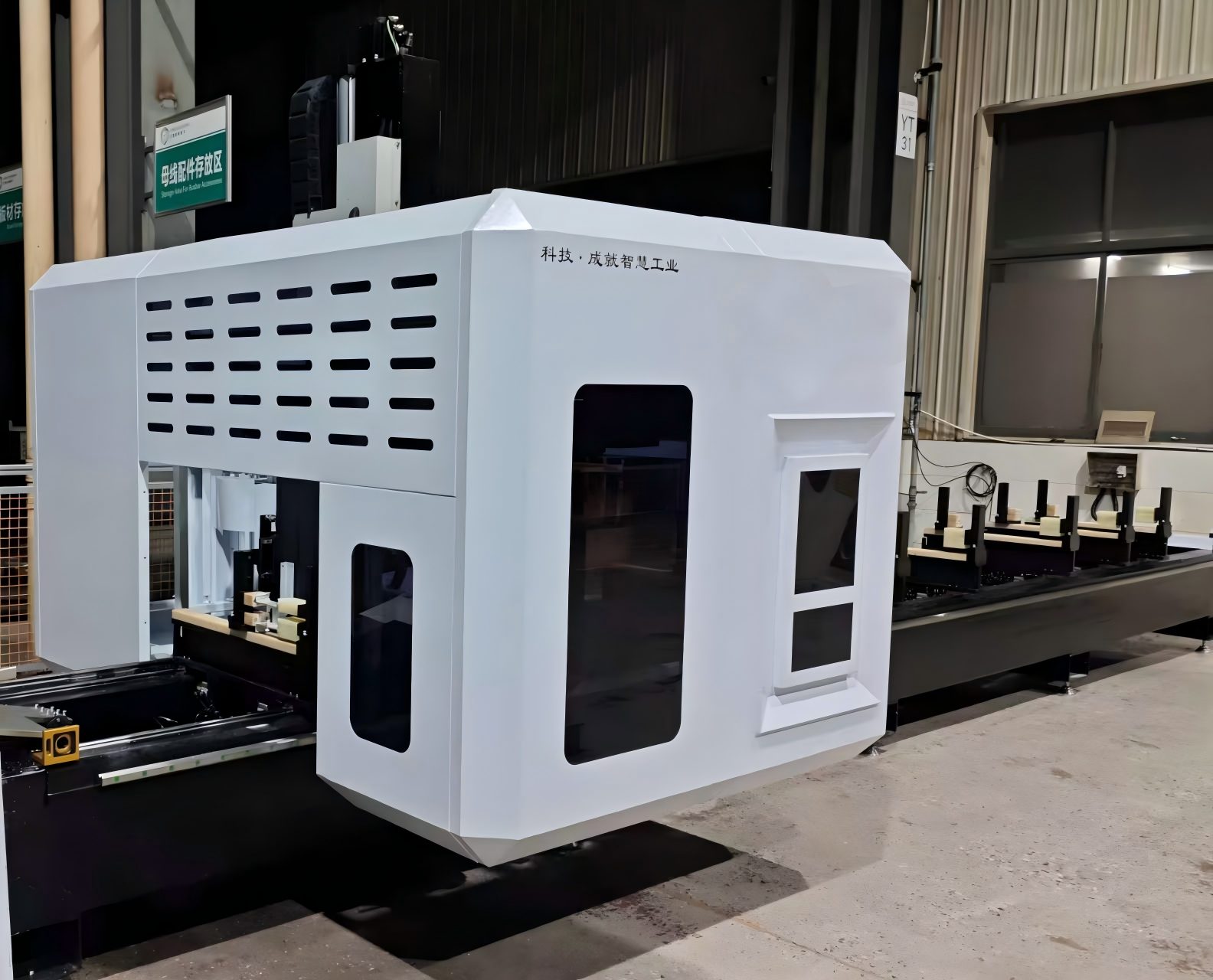

Біздің жоғары беріктігі бар 5 осьті порталды өңдеу орталығы сәулет перделері мен қасбеттік өнеркәсібі үшін арнайы жасалған. Ол үлкен форматты алюминий профильдерін, біртұтас перделік қабырға панельдерін және ±0,05 мм орналасу дәлдігімен күрделі геометрияларды өңдеуде озық. Жоғары жылдамдықты фрезерлеуге, бұрғылауға, түртуге және кесуге арналған, ол беттің жоғары сапасын қамтамасыз ете отырып, дайындау тиімділігін айтарлықтай жақсартады. Сатудан кейінгі жан-жақты қолдау көрсетумен CE сертификаты бар.

Негізгі мүмкіндіктер

• 5 осьті бір уақытта өңдеу – күрделі қасбет геометриялары мен 3D контурлары үшін өте қолайлы.

  Ауыр жүк тасығыш құрылымы – ұзақ мерзімді дәлдік үшін жоғары қаттылық және тамаша дірілді сөндіру.

  Кең форматты өңдеу аймағы – габаритті перде қабырғалары панельдерін, ілмектерді және фрамугаларды қолдайды.

  Жоғары жылдамдықты шпиндель – алюминий және болат профильдерін өңдеу үшін оңтайландырылған.

  Автоматты құралды ауыстырғыш (ATC) – тоқтау уақытын азайтады және өнімділікті арттырады.

  Пайдаланушыға ыңғайлы CNC жүйесі – негізгі CAD/CAM бағдарламалық құралымен үйлесімді.

  Теңшелетін конфигурация – жаһандық мердігерлер үшін қол жетімді OEM/ODM шешімдері.




Техникалық сипаттамалар

Ол қалай жұмыс істейді

CAD/CAM кірісі

Перделік қабырға панелі немесе алюминий профилі алдымен CAD (LogiKal, SchüCal, SolidWorks және т.б.) тілінде модельденеді.

CAM бағдарламалық құралы 3D үлгісін кесу бұрыштарын, беру жылдамдығын, шпиндель жылдамдығын және құралды өзгерту ретін қоса алғанда, аспап жолына және G-кодқа түрлендіреді.

2. Дайындаманы қысыңыз

Ұзын алюминий / болат перде қабырғасының профильдері немесе үлкен қасбеттік панельдер CNC басқарылатын жылжымалы қысқыштар арқылы машина төсегіне бекітіледі.

Қапсырмалар соқтығысуды болдырмас үшін автоматты түрде орналасады және бөлікті деформациясыз ұстайды.

3. Гантри құрылымы X/Y бойынша қозғалады

Құрылғы көпір түріндегі порталды пайдаланады:

X осі = портал профиль/панель ұзындығы бойынша жылжиды

Y осі = өңдеу басы ені бойынша қозғалады

Z осі = шпиндель жоғары/төмен жылжиды

Бұл перде қабырғаларының үлкен бөліктері үшін үлкен, ашық жұмыс аймағын береді.

4. Екі айналмалы ось шпиндельді еңкейтеді

X/Y/Z-ге қосымша, машинада:

A осі = X айналасында еңкейту

С осі = Z айналасында айналу

(немесе бас дизайнына байланысты B/C)

Осылайша, шпиндель бөлікті босатпастан құрама митерлерді, бұрыштық дренаждық саңылауларды, 3D қасбет контурларын және бүйірлік элементтерді кесуге болады.

5. 5 осьті бір мезгілде кесу

CNC контроллері сызықтық + айналмалы осьтерді бірге басқарады.

Құрал бетке ең жақсы бұрышта қалады → тегіс әрлеу, аз дірілдеу, қайта бекіту жоқ.

Бір орнатудағы әдеттегі операциялар:

Ақырғы фрезерлеу

Бұрғылау / бұрғылау

Ойық ашу

Митр кесу

Ара пышағын кесу

Күрделі қасбеттерге арналған 3D контурын фрезерлеу

6. Құралды автоматты түрде ауыстыру

Құралдар журналда сақталады (бұрғылар, шеткі фрезерлер, крандар, аралау дискілері).

ATC бағдарлама барысында құралдарды автоматты түрде ауыстырады, сондықтан бір перде профилін оператордың араласуынсыз толығымен өңдеуге болады.

7. Процесті тексеру және шығару

Зондтар/кодерлер позицияны және құрал жағдайын тексереді.

CNC нақты уақытта ауытқуларды өтейді.

Нәтижесі: дәл саңылаулары, ойықтары және күрделі бұрыштары бар дайын перде қабырғасы, трасса немесе қасбеттік панель - құрастыруға дайын.

Негізгі қолдану аясы

үшін типтік қолданбаларПерде қабырғаларына арналған 5 осьті порталды өңдеу орталығымыналарды қамтиды:

1. Көп қабатты ғимараттың біртұтас алюминий қоршау қабырғалары
2. Жасырын рамалық және ашық рамалық әйнек қасбетінің экструзиялары
3. Перде қабырғаларының бұрыштық қосылыстары және арнайы пішінді қасбет профильдері
4. Күн бөлмесі, жарық, үлкен алюминий терезе мен есік профильдері
5. Нүкте тірегі бар шыны перде қабырғасының алюминий тірек кронштейндері
6. Өнеркәсіптік алюминий қасбеті және сәндік болат қабырға профильдері
7. Аэроғарыштық жеңіл алюминий профильдері (салалараралық үйлесімді)

Қолайлы шикізат: 6063 алюминий қорытпасы, қуыс экструзиялар, қатты алюминий, жұқа қабырғалы болат, ПВХ архитектуралық профильдер.

Қолдану сценарийлері

Бірыңғай перделер өндірісі

Архитектуралық қасбеттік панельдер

Алюминий мульондары мен трансомдары

Күрделі қабырға геометриясы

Шыны перде қабырғасының ойығын өңдеу

Болат перде қабырғаларының құрылымдық жақтаулары
