CNC ауыр жүкті перделер қабырғасына арналған ара

Шолу

Ауыр жұмыс істейтін перде қабырғаларын кесетін ара - бұл алюминий қоршау қабырғалары мен қасбет профилін жасау үшін арнайы әзірленген кәсіби деңгейдегі кесу ерітіндісі. Қатты болат жақтаумен және жетілдірілген CNC сервобасқаруымен құрастырылған ол қайталанатын дәлдікті, көп бұрышты икемділікті және жоғары көлемді өндіріс орталары үшін өнеркәсіптік деңгейдегі беріктікті қамтамасыз етеді.

Коммерциялық перде қабырғаларын, дүкен сөре жүйелерін немесе архитектуралық алюминий экструзияларын өңдеп жатсаңыз да, бұл машина материалды аз шығындайтын таза, бұлдырсыз ойықтарды қамтамасыз етеді — қолмен қайта өңдеуді азайтады және жалпы өткізу қабілеттілігін арттырады.

Қабырғаға арналған ауыр жүкті пердеге арналған ара



Негізгі мүмкіндіктер

1. CNC дәлдігін бақылау

Жоғары жауап беретін сервожетек жүйесімен және CNC бағдарламаланатын контроллерімен жабдықталған кесу басын орналастыру дәлдігі ±0,1 мм жетеді. Операторлар әртүрлі профиль түрлері арасында рецептті жылдам ауыстыру үшін бірнеше ойық бағдарламаларды сақтай алады.

2. Ауыр салмақты қатты құрылым

Машина корпусы жоғары жылдамдықпен кесу кезінде дірілді жоя отырып, кернеуді жеңілдететін өңделген қалың қабырғалы болат құбырлардан жасалған. Бұл 24/7 үздіксіз жұмыс кезінде де тұрақты кесу сапасын қамтамасыз етеді.

3. Пневматикалық қысқыш жүйесі

Реттелетін қысымы бар қос әрекетті пневматикалық цилиндрлер нәзік анодталған немесе ұнтақпен қапталған алюминий беттерінде қауіпсіз, шөгілмейтін қысқышты қамтамасыз етеді. Жылдам босату функциясы дайындамалар арасындағы цикл уақытын қысқартады.

4. Көп бұрышты ойықтар мүмкіндігі

Түрлі перде қабырғасының тіреуіштері мен фрамух конфигурацияларын орналастыру үшін 0°–90° (немесе ауқымыңызды көрсетіңіз) реттелетін ойық бұрыштарын қолдайды. Бұрыш параметрлерін сандық оқу немесе CNC интерфейсі арқылы реттеуге болады.

5. Жоғары тиімділіктегі чиптерді алу

Біріктірілген шаң/чип жинау порты таза жұмыс ортасын сақтай отырып және пышақтың қызмет ету мерзімін ұзарта отырып, стандартты өнеркәсіптік сору жүйелеріне қосылады.

6. Операторға ыңғайлы интерфейс

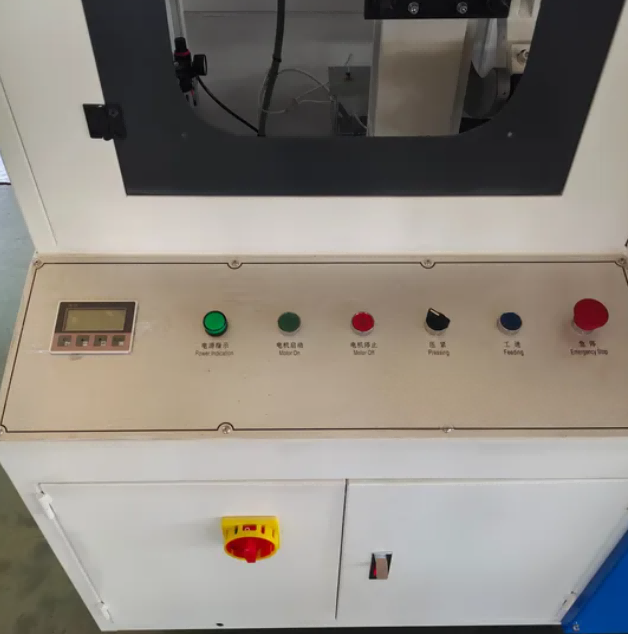

Көп тілді (ағылшын, испан, орыс, араб) қолдауы бар интуитивті сенсорлық HMI экраны. Визуалды бағдарламалау операторларға жоғары техникалық дайындықсыз ойық өлшемдерін орнатуға мүмкіндік береді.

Ол қалай жұмыс істейді

1. Оператор алюминий профилін жұмыс үстеліне орналастырады және дайындаманы тік және көлденең бағытта бекітетін пневматикалық қапсырмаларды іске қосады.

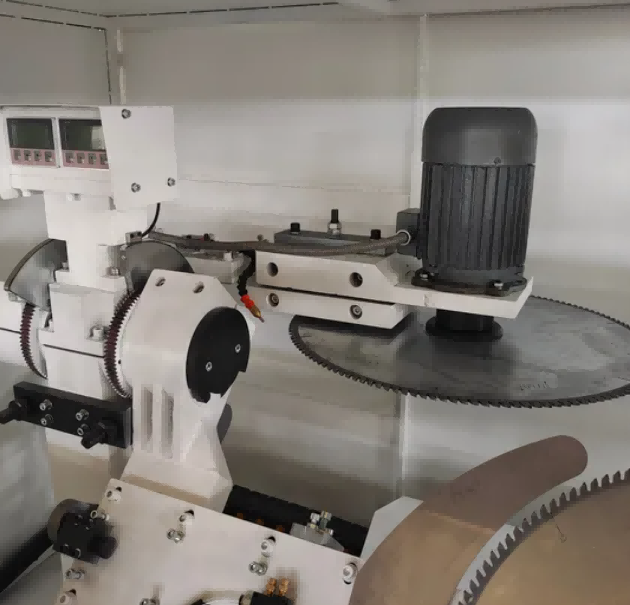

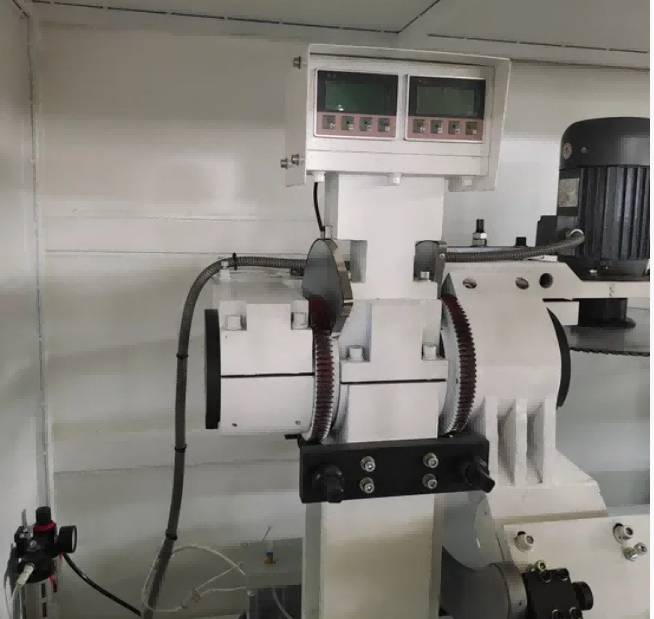

2. Қажетті кесу бұрышы магниттік шкаланың сандық дисплейі арқылы орнатылады және қос аралау дискілері сәйкесінше ±45° диапазонында орналасады.
3. Гидропневматикалық беру жүйесі иіру қалақтарын профильге бақыланатын жылдамдықпен (0–3 м/мин) жылжытады, ойықтарды, ойықтарды немесе құрама бұрыштарды бір өтуде кеседі.
4. CNC жүйесі CAD графикалық импорттауды және графикалық бағдарламалауды қолдайды, бұл операторларға ойықтар үлгілерін, саңылаулардың орналасуын және ұяшық өлшемдерін тікелей дизайн файлдарынан анықтауға мүмкіндік береді.
5. Үш осьті толық сервоқозғалтқыштың конфигурациясы (тіректі және түйіршікті және шарикті бұрандалармен басқарылатын X, Y, Z осьтері) бір қысқышта бұрғылау, фрезерлік ойықтар, дөңгелек тесіктер, арнайы пішінді тесіктер, кілттік тесіктер және раковиналар үшін шынайы үш осьті байланыстыруға мүмкіндік береді.
6. Қосымша үш жақты айналдыратын жұмыс үстелі профильді үш бетке қайта орналастырусыз өңдеуге мүмкіндік береді, күрделі алюминий экструзиялары үшін өңдеу тиімділігін арттырады.
7. Кесу циклі аяқталғаннан кейін пышақтар тартылады, қысқыштар босатылады және өңделген профиль жойылады.

Өндіруші және кепілдік

Shandong Lebulang Precision Machinery Co., Ltd. Лебуланг машинасы ретінде жұмыс істейді, 1996 жылдан бері Қытайдағы Цзинань зауытында алюминий өңдеу жабдықтарын шығарады.Қабырғаға арналған ауыр жүкті пердеге арналған араCE және ISO сертификаттарымен тікелей зауытта жеткізіледі. Негізгі құрылымға 12 айлық кепілдік қолданылады. Қашықтан техникалық қолдау, операцияны үйрету бейнелері және ағылшын тіліндегі нұсқаулық қамтылған. Жұмыс орнында оқыту және іске қосу қосымша ақыға ұйымдастырылуы мүмкін. Ара дискілері, пневматикалық тығыздағыштар және бағыттаушы компоненттер сияқты қосалқы бөлшектер жөнелту үшін жинақталады.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл машина өңдей алатын максималды профиль өлшемі қандай?

A: Стандартты үлгі ең үлкен кесу тереңдігі 175 мм болатын 300×250 мм дейінгі профильдерді өңдейді. Сұраныс бойынша 350×300 мм-ге дейінгі үлкенірек секциялар үшін теңшелетін конфигурациялар қол жетімді.

2-сұрақ: Ол ±45°-тан басқа бұрыштарды қия алады ма?

A: Стандартты үлгі екі жағынан ±45° шегінде ерікті бұрышты кесуді қолдайды. Қосымша CNC нұсқасы күрделі профиль геометриялары үшін ауқымды ±90° дейін кеңейтеді.

3-сұрақ: Өңдеу дәлдігі қандай?

A: Орналастыру дәлдігі тұрақты жұмыс жағдайында ±0,05 мм қайталау дәлдігімен ±0,1 мм-де көрсетілген.

4-сұрақ: Сіз сатудан кейінгі қызмет пен оқытуды қамтамасыз етесіз бе?

A: Тегін онлайн операциялық оқыту және қашықтан техникалық қолдау көрсетіледі. Жұмыс орнында оқыту мен орнатуды бөлек ұйымдастыруға болады. 12 айлық кепілдік қолданылады, өмір бойы техникалық қолдау көрсетіледі.

5-сұрақ: Машина жаппай өндіріске жарамды ма?

A: Екі жүзді синхронды кесу, пневматикалық қысу және басқарылатын беру жүйесі перде қабырғаларын дайындайтын қондырғыларда үздіксіз өндіруге арналған. Зауыттың айлық өндірістік қуаты шамамен 50 комплект.
