800 мм CNC шымылдық қабырғасының соңы фрезерлік станок

Lebulang Machine брендімен жұмыс істейтін Shandong Lebulang Precision Machinery Co., Ltd. 1996 жылдан бері Қытайдағы Цзинань зауытында алюминий өңдеу жабдығын шығарады. Бұл 3 осьті серво CNC фрезер алюминий қоршау қабырғалары мен қасбет профильдерін, есік пен терезе жақтауларын және сәулет экструзияларын өңдейді. Оның 800 мм X осі жүрісі, шпиндельдің 0°-тан 90°-қа дейін автоматты айналуы, ауыр шойын негізі және сериялық өндіріс үшін көп профильді қысқышы бар. Пайдаланушыға ыңғайлы HMI бар SYNTEC өнеркәсіптік CNC жүйесі жылдам орнату үшін USB CAD импорттауын және алдын ала жүктелген профиль кітапханаларын қолдайды.

• 800 мм X осінің қозғалысы:The800 мм CNC шымылдық қабырғасының соңы фрезерлік станокX осі бойымен 800 мм жұмыс ұзындығын қамтамасыз етеді, үлкен қоршау қабырғалары мен қасбет профильдерін бір қондырғыда орналастырады.
• 3 осьті CNC сервобасқару:X, Y және Z осьтері дәл шарикті бұрандалармен біріктірілген сервоқозғалтқыштармен қозғалады. Орналасу дәлдігі ±0,02 мм-де көрсетілген, бұл өндіріс топтамалары бойынша дәйекті тартқыш және ойық өлшемдерін қолдайды.
• Ауыр шойын негізі:Станок төсеніші шойыннан жасалған, дірілді ылғалдандыруға және жоғары жылдамдықты фрезерлеу кезінде тұрақтылықты сақтауға арналған. Бұл тегіс, қаңылтырсыз соңғы беттерге және құралдың ұзақ қызмет етуіне ықпал етеді.
• Шпиндельдің 0°-тан 90°-қа дейін автоматты айналуы:Фрезерлік шпиндель бағдарламаның басқаруымен 0° (көлденең) мен 90° (тік) аралығында айнала алады. Көлденең және тік профиль ұштарын дайындаманың немесе құралдың орнын қолмен ауыстырусыз бір қысқышта өңдеуге болады.
• Көп профильді қысқыштар:Қысқыш арматура 3-тен 5-ке дейін профильді бір уақытта бекітіп, бір циклде бірдей фрезерлік операцияларды сериялық өңдеуге мүмкіндік береді.
• SYNTEC өнеркәсіптік CNC жүйесі:Басқару блогында түрлі-түсті HMI, CAD файлдарын импорттауға арналған USB порты және жалпы тенон және ойық геометриялары бар алдын ала жүктелген профиль кітапханалары бар. Операторлар бағдарламаны таңдайды, профильдерді жүктейді және циклді G-кодын жазбай бастайды.

800 мм CNC шымылдық қабырғасының соңы фрезерлік станок

Ол қалай жұмыс істейді

The800 мм CNC шымылдық қабырғасының соңы фрезерлік станокоператордың бес алюминий профиліне дейін пневматикалық қысқыш құрылғыға тиеуімен жұмыс істейді. SYNTEC контроллерінен өңдеу бағдарламасын таңдағаннан кейін — алдын ала жүктелген кітапханадан немесе CAD импортталған файлдан — цикл басталады. Серво басқарылатын X, Y және Z осьтері фрезаны бірінші профиль ұшына орналастырады. Шпиндель дайындамаларды қыспастан көлденең және тік беттерді өңдеу үшін автоматты түрде 0° пен 90° аралығында айнала алады. 2800 айн/мин жылдамдықпен жұмыс істейтін Φ350 мм карбидті фрезер шұңқырларды, ойықтарды және ойықтарды қалыптастыру үшін материалды алып тастайды. Ең үлкен созылу тереңдігі 100 мм, ал профильдің максималды қимасы ені 330 мм, биіктігі 180 мм. Бір шетінде бағдарламаланған тізбекті аяқтағаннан кейін осьтер келесі дайындамаға қайта орналасады. Пакеттегі барлық профильдер аяқталғаннан кейін қысқыштар босатылады және оператор өңделген бөлшектерді алып тастайды.

Негізгі компоненттер

• Шойын машинасының төсегі:Сызықтық бағыттаушы рельстер мен қозғалатын осьтер үшін қатты, дірілге қарсы негізді қамтамасыз етеді. Құйма массасы ауыр фрезерлік өту кезінде кесу тұрақтылығын сақтауға көмектеседі.
• Сервомоторлар және шарикті бұрандалар (X/Y/Z):Дәл жерленген шарикті бұрандалары бар айнымалы ток сервожетектері 800 мм X осі жүрісі, 330 мм ені және 180 мм биіктік сыйымдылығы бойынша ±0,02 мм орналасу дәлдігін береді.

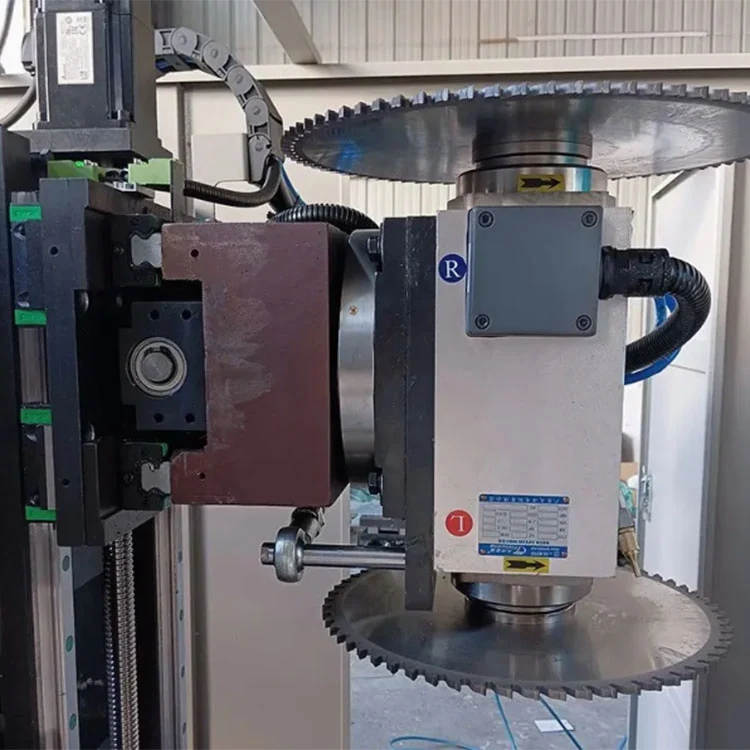

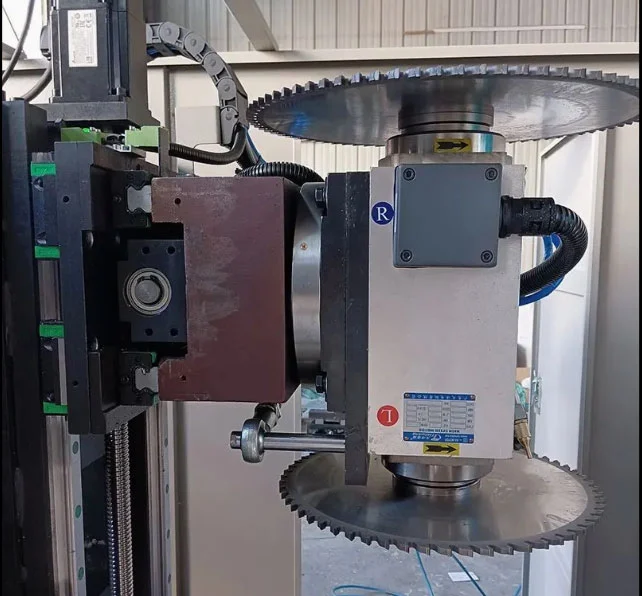

• Айналмалы шпиндель жинағы:3 кВт қозғалтқыш Φ350 мм фрезаны 2800 айн/мин жылдамдықпен басқарады. Шпиндель корпусы көлденең және тік фрезер арасында автоматты түрде ауысу үшін серво бақылауымен 0°-тан 90°-қа дейін айналады.

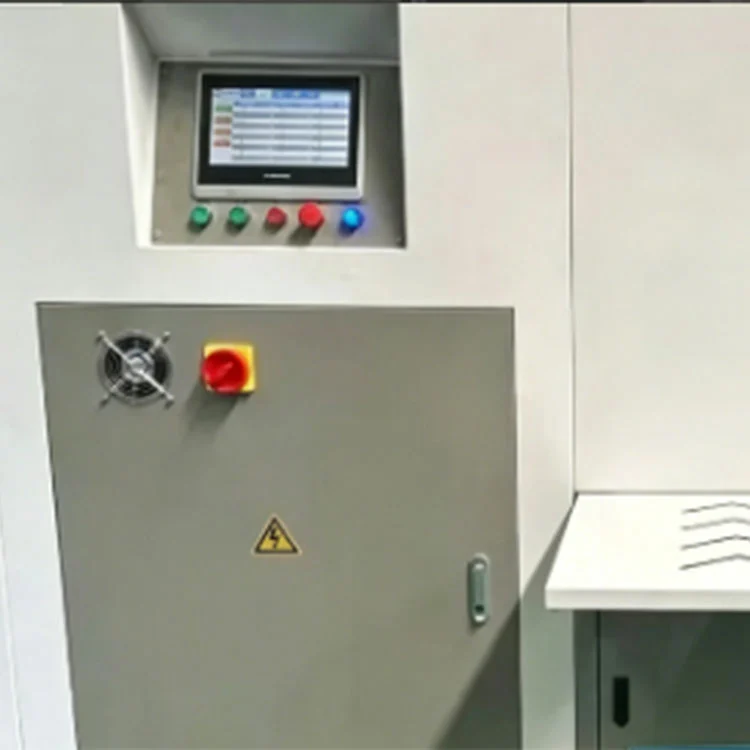

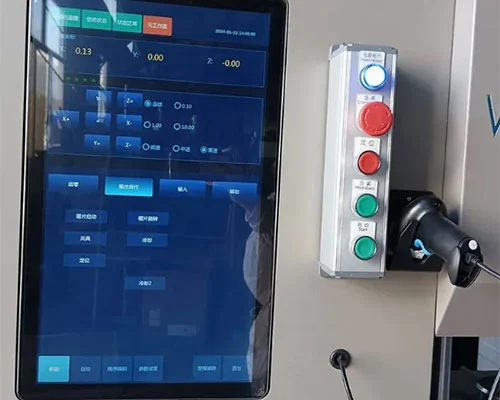

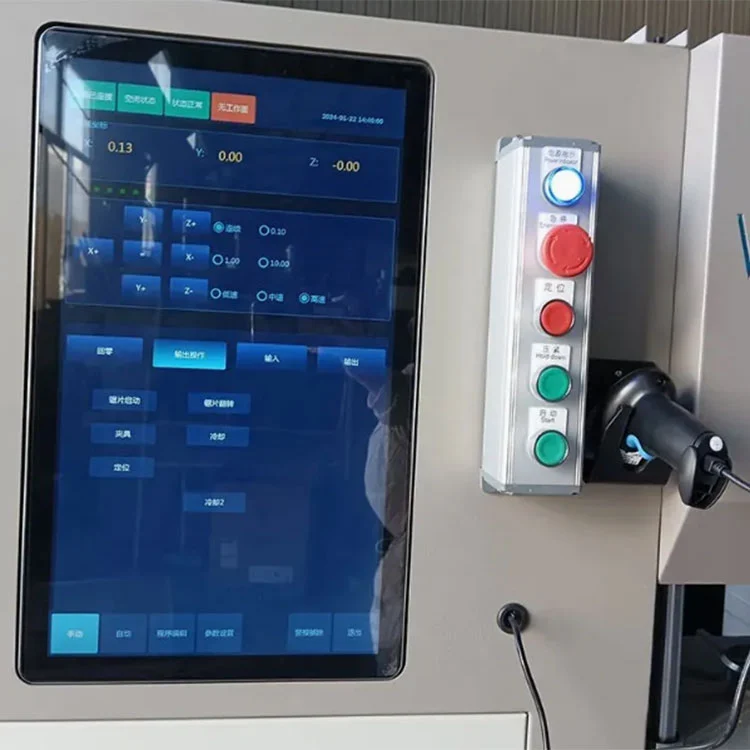

• SYNTEC CNC контроллері:Түсті сенсорлық HMI экраны бар өнеркәсіптік деңгейдегі CNC жүйесі. Профиль кітапханаларын сақтайды, CAD сызбаларын USB арқылы импорттайды және ось қозғалысын, шпиндельдің айналуын және қысу ретін басқарады.

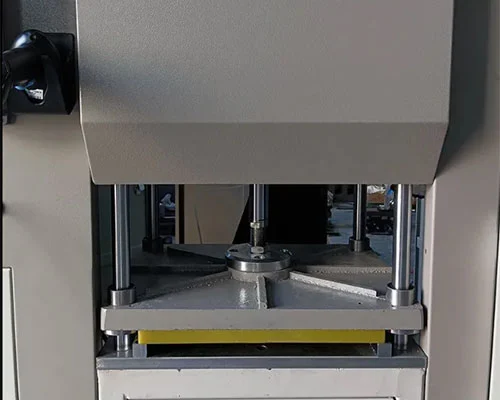

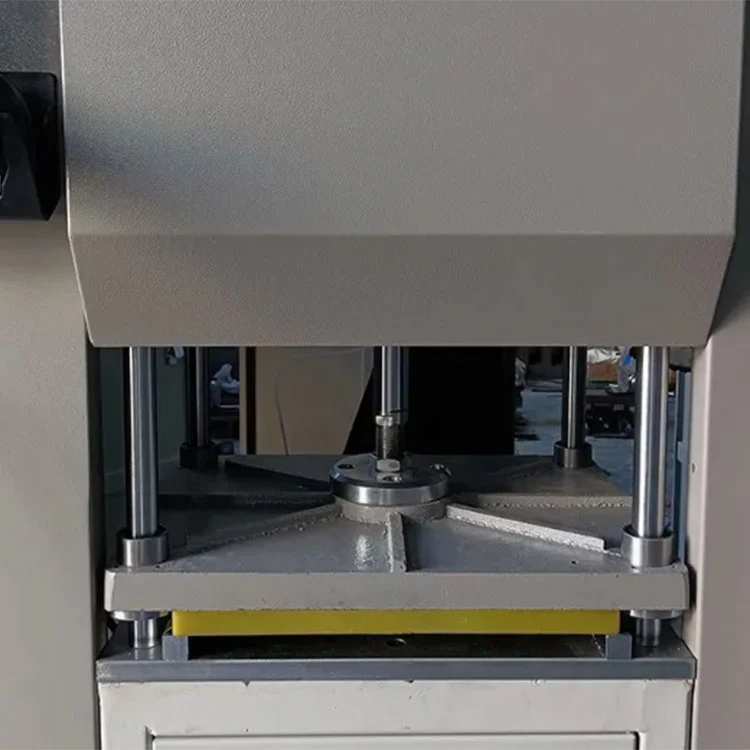

• Көп профильді пневматикалық қысқыш:Бір уақытта 3-5 профильді ұстайды. Қысқыш күші 0,5 пен 0,8 МПа аралығында орнатылған ауа қысымы беру арқылы реттеледі. Әр түрлі профиль қималары үшін иекті кірістірулерді өзгертуге болады.
• Қауіпсіздік корпусы:Күзетшілер жұмыс кезінде фрезерлік аймақты жабады. Апаттық тоқтату тізбегі іске қосылған кезде барлық осьтер мен шпиндельдің айналуын тоқтатады.

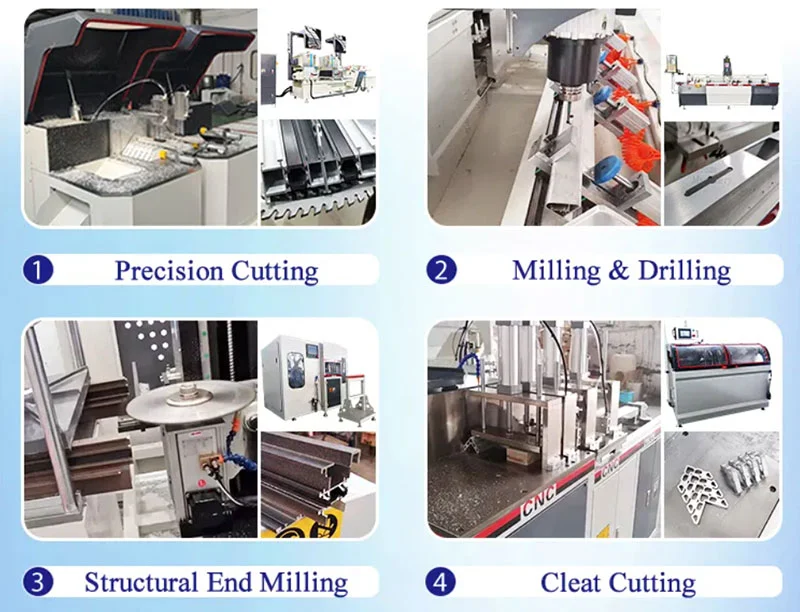

Қолданбалар

The800 мм CNC шымылдық қабырғасының соңы фрезерлік станокүшін пайдаланылады:

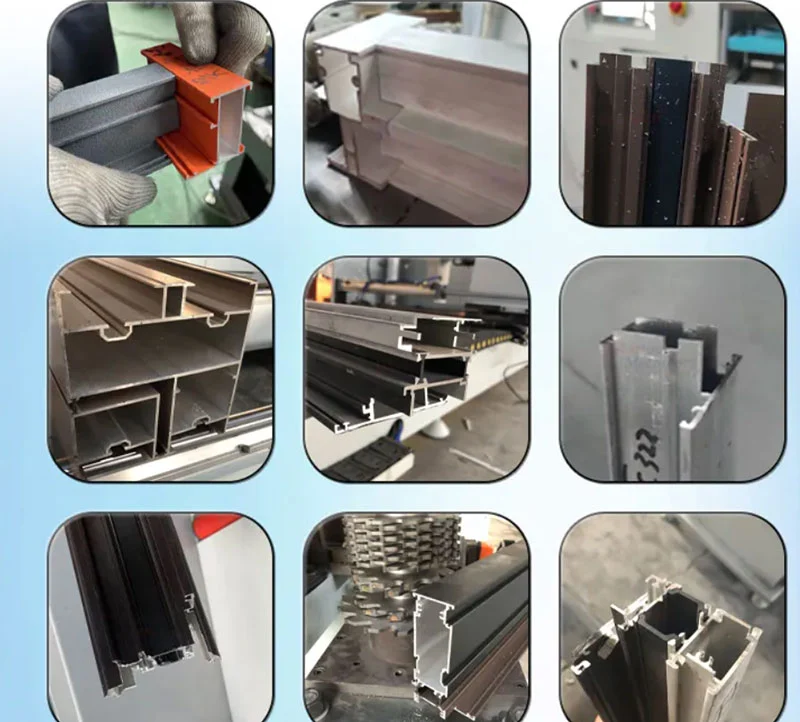

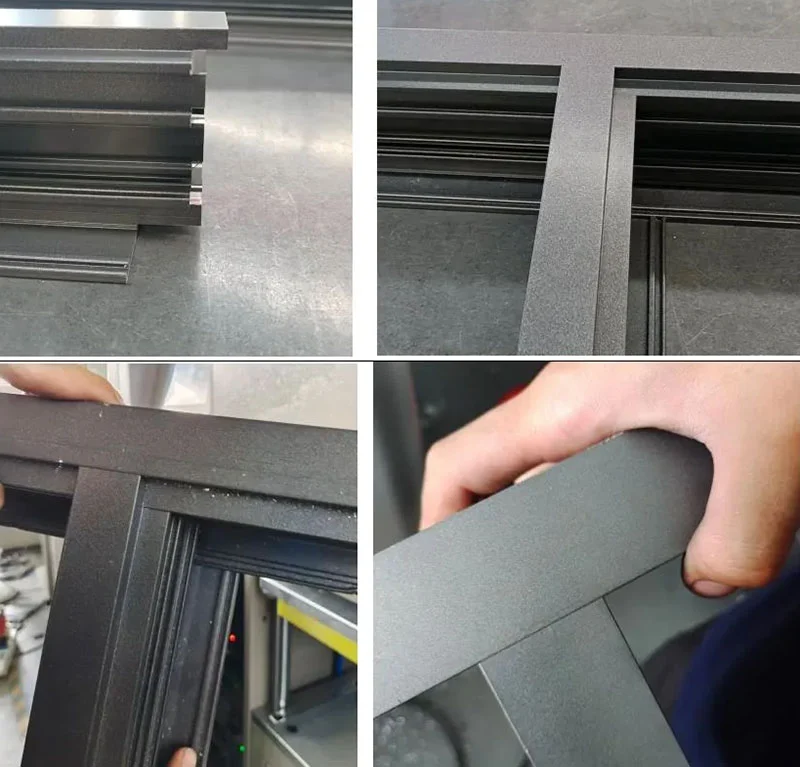

• Алюминий қоршау қабырғасы мен қасбет профилін фрезерлеу.
• Есіктер мен терезе жақтауларының тіреуіштері мен трамплиндердің шұңқырларын өңдеу.
• Архитектуралық алюминий профилін кесу және ойықты кесу.

Қаптама және жөнелту

1. Ылғалдан қорғау үшін машинаны толық пленкамен орау.
2. Барлық бұрыштар мен шығыңқы бөліктерде соқтығысуға қарсы жиек төсеу.
3. Қауіпсіз тасымалдауға арналған болат баулары бар фумигациясыз фанер жәшік және паллет.

Өндіруші және кепілдік

• Белгіленген өндіруші:Shandong Lebulang Precision Machinery Co., Ltd. 1996 жылдан бері Қытайдың Цзинань қаласындағы зауытында алюминий және ПВХ өңдеу жабдықтарын шығарады.800 мм CNC шымылдық қабырғасының соңы фрезерлік станокCE және ISO 9001 сертификаттарымен тікелей зауытта жеткізіледі.
• Кепілдік және қолдау:Бір жылдық кепілдік негізгі құрылымды өндірістік ақауларға қарсы қамтиды. Қашықтан техникалық қолдау, операциялық бейнелер және ағылшын тіліндегі нұсқаулық қосымша ақысыз беріледі.
• Қосалқы бөлшектер:Фрезерлік кескіштер, қысқыш жақтар және тығыздағыштар сияқты жиі ауыстырылатын заттар жинақталған және оларды тұрақты жүк жөнелтілімдерімен жіберуге болады.
• Баптау:OEM және ODM конфигурациялары қабылданады. Кернеу, X осінің қозғалысы және шпиндель сипаттамалары тұтынушы талаптарына сәйкестендірілуі мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл машина қандай профильдерді өңдей алады?

A: Ол алюминий перде қабырғалары профильдері, қасбеттік экструзиялар, есіктер мен терезе жақтаулары бөлімдеріне арналған. Максималды өңдеу көлденең қимасы ені 330 мм, биіктігі 180 мм, шұңқыр тереңдігі 100 мм-ге дейін.

2-сұрақ: Шпиндельдің автоматты айналуы қалай жұмыс істейді?

A: Шпиндель серво басқаруымен 0° (көлденең) мен 90° (тік) аралығында айналады. Бұл операторға дайындаманың орнын ауыстыруды немесе құралды қолмен өзгертуді қажет етпестен станокқа көлденең және тік профиль ұштарын бір қысқышта фрезерлеуге мүмкіндік береді.

3-сұрақ: Бір уақытта қанша профильді өңдеуге болады?

A: Пневматикалық қысқыш құрылғы профиль қимасына байланысты бір уақытта 3-5 профильді ұстай алады. Барлық қысқыш профильдер бір циклде өңделеді.

4-сұрақ: Бағдарламалау қиын ба?

A: SYNTEC контроллері жалпы тенон және ойық геометриялары бар алдын ала жүктелген профиль кітапханаларын қамтиды. CAD файлдарын USB арқылы да импорттауға болады. Операторлар сенсорлық экраннан бағдарламаны таңдап, циклды бастайды. Ағылшынша нұсқаулық пен операциялық бейне берілген.

5-сұрақ: Қуат көзін әртүрлі елдер үшін теңшеуге болады ма?

A: Иә. Стандартты конфигурация 380В/50Гц үш фазалы қуатты пайдаланады. Басқа кернеулер мен жиіліктерді жергілікті электр стандарттарына сәйкестендіру үшін тапсырыс беру кезінде көрсетуге болады.
