Қабырғаға арналған ауыр жүкті пердеге арналған ара

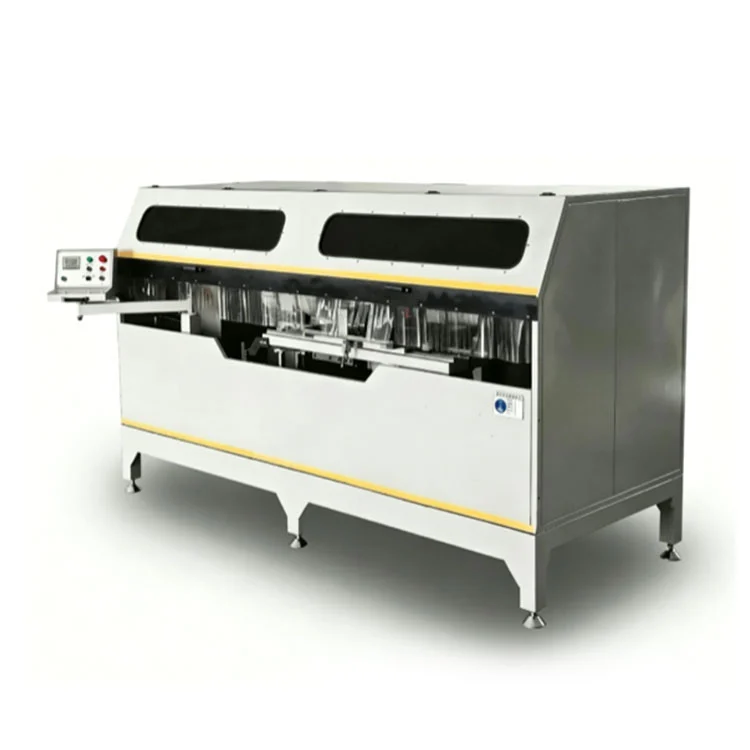

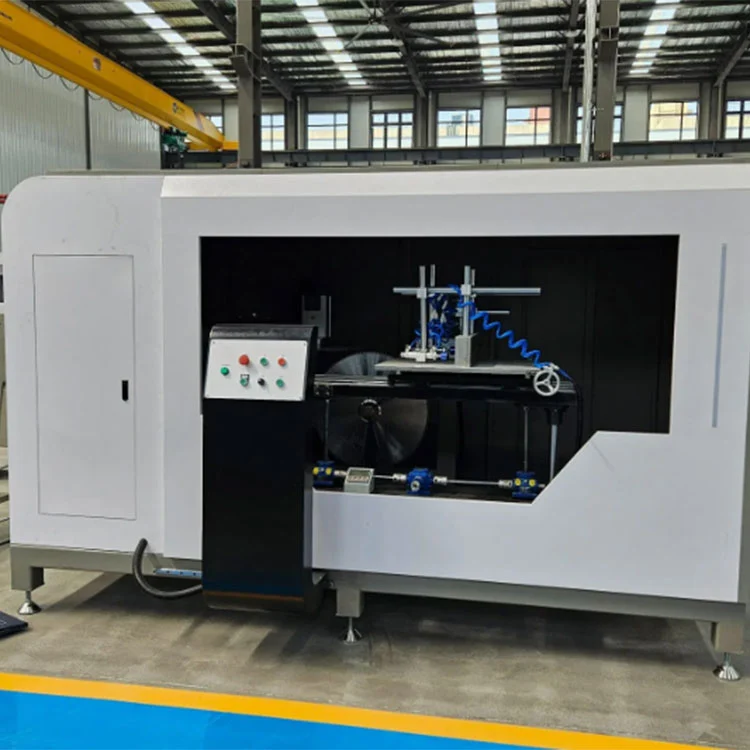

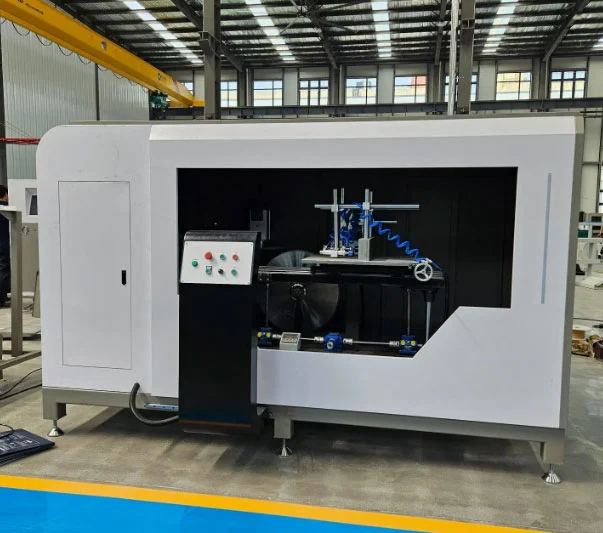

Бұл қос жүзді CNC кескіш ара алюминий қоршау қабырғалары профильдерінде, ілмектерде, трансомдарда және архитектуралық экструзияларда ойықтарды, ойықтарды және құрама бұрыштарды кесуге арналған. Екі 2,2 кВт қозғалтқыш Φ550 мм карбидті ара қалақтарының жұбын 2800 айн/мин жылдамдықпен басқарады, әр жүзі сандық көрсеткіштің бақылауымен ±45° тербеледі. Гидропневматикалық қоректендіру жүйесі қалақ жинағын 0–3 м/мин реттелетін жылдамдықпен алға жылжытады және пневматикалық қапсырмалар дайындаманы тік және көлденең бағытта бекітеді. Дәнекерленген болат пен шойын жақтауы үздіксіз кесу жүктемелері кезінде тұрақтылықты сақтау үшін діріл қартаю өңдеуінен өтеді.

Қабырғаға арналған ауыр жүкті пердеге арналған ара

Ерекше өзгешеліктері

Машина жақтауы

TheҚабырғаға арналған ауыр жүкті пердеге арналған арақалың қабырғалы дәнекерленген болат конструкциямен және шойын арқалықпен салынған. Құрастыру өңдеуден бұрын дірілдейді, бұл процесс ішкі кернеуді жеңілдетуге және уақыт өте келе деформация ықтималдығын азайтуға арналған. Кесу жүктемелері кезінде алынған тұрақтылық ұзартылған өндіріс кезінде тұрақты ойықтың геометриясын сақтауға көмектеседі.

Қос аралау дискілері

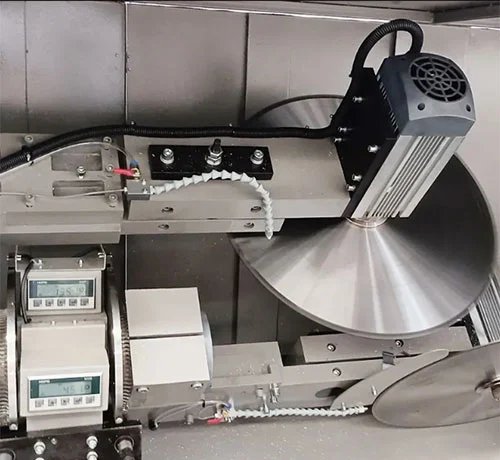

Әрқайсысы 2,2 кВт қозғалтқышпен 2800 айн/мин жылдамдықпен қозғалатын Φ550 мм карбидті екі қалақ кесу әрекетін қамтамасыз етеді. Екі жүзді де ±45° бұрылуға орнатуға болады, бұл аспапты өзгертпестен, перде қабырғасының профильдерінде ойықтар мен күрделі бұрыштарды кесуге мүмкіндік береді. Пышақтың диаметрі мен тістің геометриясы алюминийді кесу үшін таңдалады, әдетте екінші реттік жылтыратуды қажет етпейтін бүрікпейтін әрлеуді көздейді.

Сандық дисплейді басқару

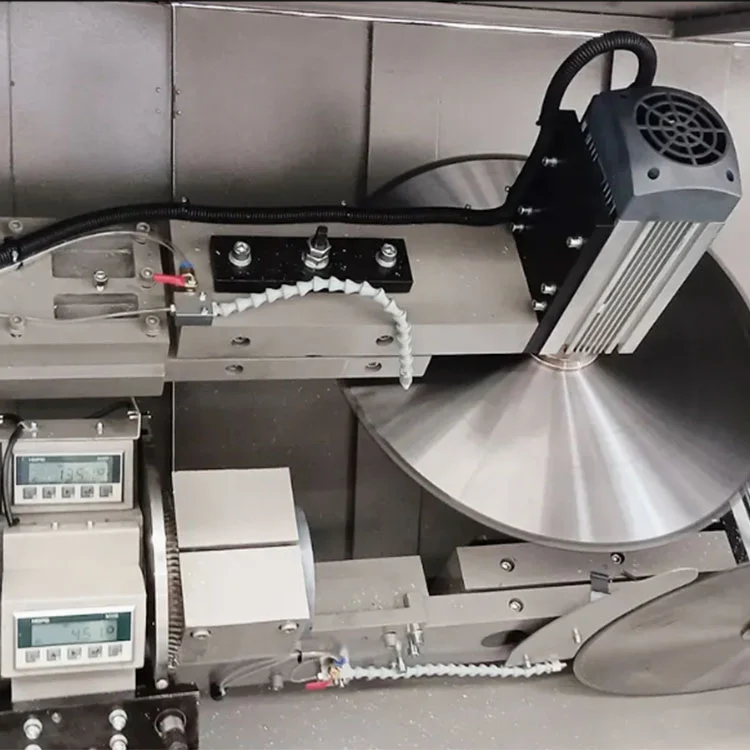

Магниттік шкаланың цифрлық көрсеткіші нақты уақытта кесу бұрышы мен жұмыс үстелінің биіктігін көрсетеді. Орналастыру дәлдігі ±0,1 мм-де көрсетілген. Оператор сандық дисплейді пайдаланып қалаған бұрышты орнатады және пышақ орындары сәйкесінше реттеледі, бұл өндіріс топтамалары бойынша қайталанатын орнатулар үшін анықтама береді.

Пневматикалық қысқыш

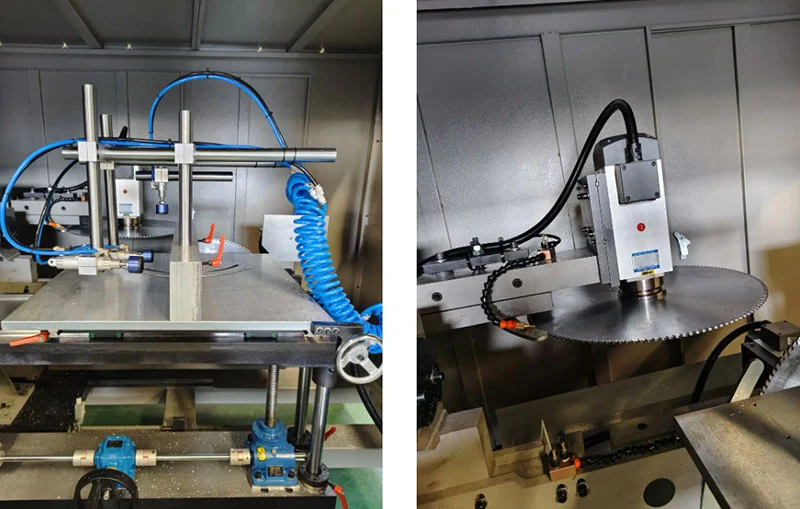

0,5–0,8 МПа ауа қысымымен қамтамасыз етілген тік және көлденең пневматикалық қондырғылар кесу циклі кезінде алюминий профилін ұстайды. Қысқыш күші дайындаманы бетті таңбалаусыз бекіту үшін бөлінеді. Қысу және босату машинаның цикл реттілігі арқылы басқарылады.

Гидропневматикалық қоректендіру

Пышақтарды беру 0–3 м/мин реттелетін жылдамдық диапазоны бар гидро-пневматикалық жүйені пайдаланады. Бақыланатын берілу жылдамдығы профиль деформациясын және пышақты байланыстыруды болдырмауға көмектеседі, әсіресе қалың немесе үлкенірек көлденең қимасы перде қабырғаларының экструзияларын кесу кезінде.

Қауіпсіздік және қоршаған ортаны қорғау

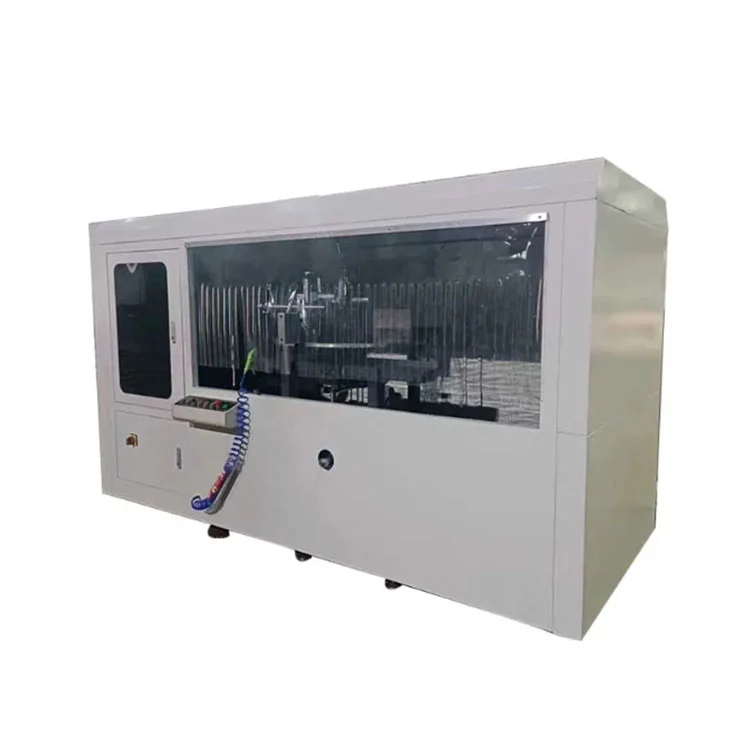

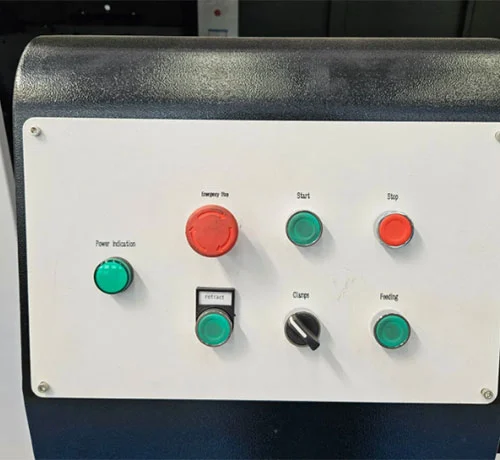

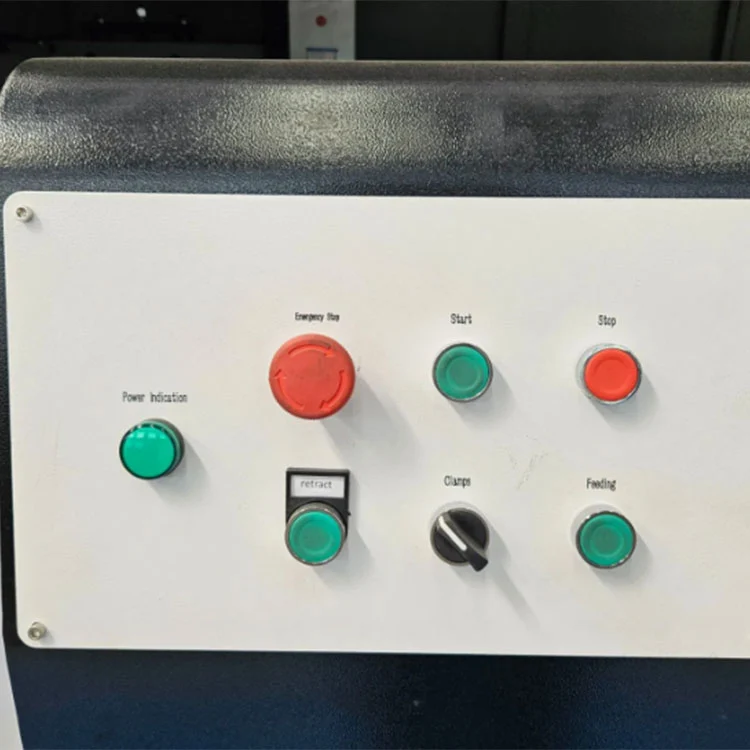

Кесу аймағын мөлдір панельдері бар толық жабатын қауіпсіздік корпусы қоршайды. Жедел тоқтату түймесі, шамадан тыс жүктемеден қорғау және соқтығысуға қарсы сенсорлар кіреді. Кірістірілген тұманды салқындату жүйесі кесу жылуы мен шаңды азайтады, тікелей жұмыс аймағын таза ұстайды және стандартты цех қауіпсіздігі талаптарына жауап береді.

Ол қалай жұмыс істейді

1. Оператор алюминий профилін жұмыс үстеліне орналастырады және дайындаманы тік және көлденең бағытта бекітетін пневматикалық қысқыштарды іске қосады.
2. Қажетті кесу бұрышы магниттік шкаланың сандық дисплейі арқылы орнатылады және қос аралау дискілері сәйкесінше ±45° диапазонында орналасады.
3. Гидропневматикалық беру жүйесі айналдыру қалақтарын профильге бақыланатын жылдамдықпен (0–3 м/мин), ойықтарды, ойықтарды немесе құрама бұрыштарды бір өтуде кеседі.
4. CNC жүйесі CAD графикалық импорттауды және графикалық бағдарламалауды қолдайды, бұл операторларға ойықтар үлгілерін, саңылаулардың орналасуын және ұяшық өлшемдерін дизайн файлдарынан тікелей анықтауға мүмкіндік береді.
5. Үш осьті толық сервоқозғалтқыштың конфигурациясы (тірек пен түйіршікті және шарикті бұрандалармен басқарылатын X, Y, Z осьтері) бір қысқышта бұрғылау, фрезерлік ойықтар, дөңгелек тесіктер, арнайы пішінді тесіктер, кілттік тесіктер және раковиналар үшін шынайы үш осьті байланыстыруға мүмкіндік береді.
6. Қосымша үш жақты айналдырылатын жұмыс үстелі профильді үш бетке қайта орналастырусыз өңдеуге мүмкіндік береді, күрделі алюминий экструзиялары үшін өңдеу тиімділігін арттырады.
7. Кесу циклі аяқталғаннан кейін пышақтар кері тартылады, қысқыштар босатылады және өңделген профиль жойылады.

Өндіруші және кепілдік

Lebulang Machine ретінде жұмыс істейтін Shandong Lebulang Precision Machinery Co., Ltd. 1996 жылдан бері Қытайдағы Цзинань зауытында алюминий өңдеу жабдықтарын шығарады.Қабырғаға арналған ауыр жүкті пердеге арналған араCE және ISO сертификаттарымен тікелей зауытта жеткізіледі. Негізгі құрылымға 12 айлық кепілдік қолданылады. Қашықтан техникалық қолдау, операцияны үйрету бейнелері және ағылшын тіліндегі нұсқаулық қамтылған. Жұмыс орнында оқыту және іске қосу қосымша ақыға ұйымдастырылуы мүмкін. Ара дискілері, пневматикалық тығыздағыштар және бағыттаушы компоненттер сияқты қосалқы бөлшектер жөнелту үшін жинақталады.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл машина өңдей алатын максималды профиль өлшемі қандай?

A: Стандартты үлгі ең үлкен кесу тереңдігі 175 мм болатын 300×250 мм дейінгі профильдерді өңдейді. Сұраныс бойынша 350×300 мм-ге дейінгі үлкенірек секциялар үшін теңшелетін конфигурациялар қол жетімді.

2-сұрақ: Ол ±45°-тан басқа бұрыштарды қия алады ма?

A: Стандартты үлгі екі жағынан ±45° шегінде ерікті бұрышты кесуді қолдайды. Қосымша CNC нұсқасы күрделі профиль геометриялары үшін ауқымды ±90° дейін кеңейтеді.

3-сұрақ: Өңдеу дәлдігі қандай?

A: Орналастыру дәлдігі тұрақты жұмыс жағдайында ±0,05 мм қайталау дәлдігімен ±0,1 мм-де көрсетілген.

4-сұрақ: Сіз сатудан кейінгі қызмет пен оқытуды қамтамасыз етесіз бе?

A: Тегін онлайн операциялық оқыту және қашықтан техникалық қолдау көрсетіледі. Жұмыс орнында оқыту мен орнатуды бөлек ұйымдастыруға болады. 12 айлық кепілдік қолданылады, өмір бойы техникалық қолдау көрсетіледі.

5-сұрақ: Машина жаппай өндіріске жарамды ма?

A: Екі жүзді синхронды кесу, пневматикалық қысу және басқарылатын беру жүйесі перде қабырғаларын дайындайтын қондырғыларда үздіксіз өндіруге арналған. Зауыттың айлық өндірістік қуаттылығы шамамен 50 жиынтықты құрайды.
