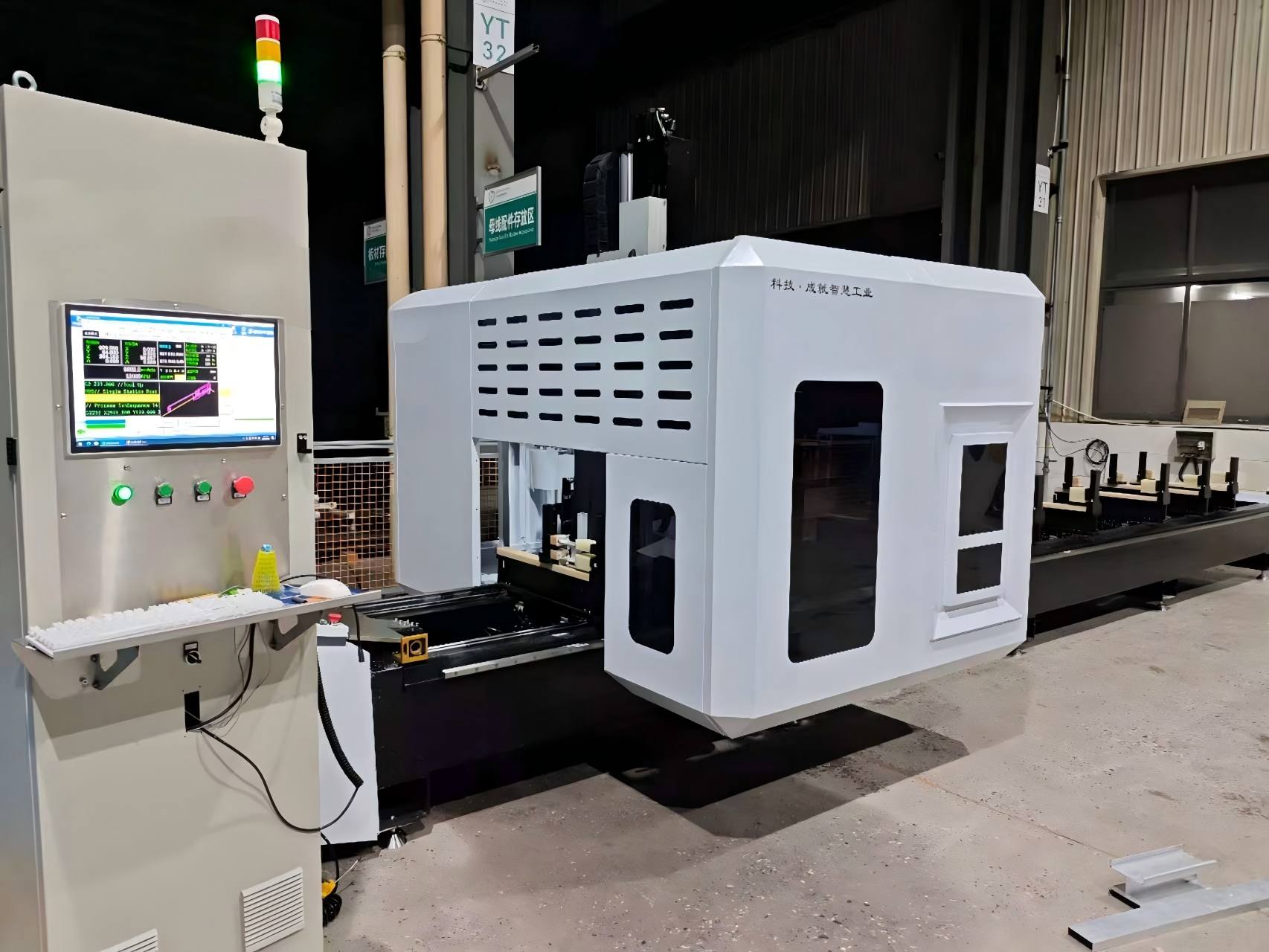

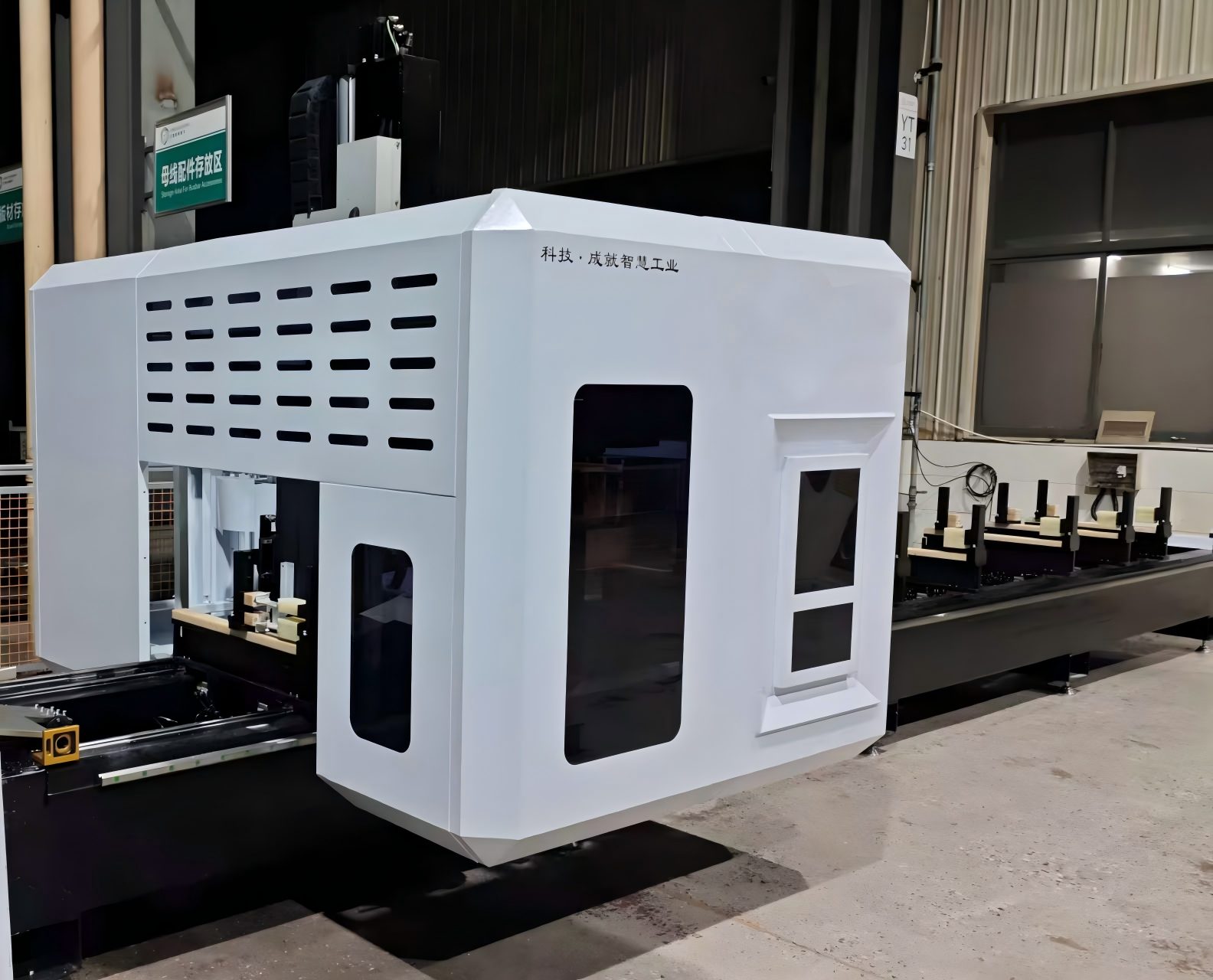

Перделік қабырға профильдеріне арналған қаттылығы жоғары 5 осьті порталды өңдеу орталығы

Біздің жоғары беріктігі бар 5 осьті порталды өңдеу орталығы сәулет перделері мен қасбеттік өнеркәсібі үшін арнайы жасалған. Ол үлкен форматты алюминий профильдерін, біртұтас перделік қабырға панельдерін және ±0,05 мм орналасу дәлдігімен күрделі геометрияларды өңдеуде озық. Жоғары жылдамдықты фрезерлеуге, бұрғылауға, түртуге және кесуге арналған, ол беттің жоғары сапасын қамтамасыз ете отырып, дайындау тиімділігін айтарлықтай жақсартады. Сатудан кейінгі жан-жақты қолдау көрсетумен CE сертификаты бар.

Негізгі мүмкіндіктер

• 5 осьті бір уақытта өңдеу – күрделі қасбет геометриялары мен 3D контурлары үшін өте қолайлы.

  Ауыр жүк тасығыш құрылымы – ұзақ мерзімді дәлдік үшін жоғары қаттылық және тамаша дірілді сөндіру.

  Кең форматты өңдеу аймағы – габаритті перде қабырғалары панельдерін, ілмектерді және фрамугаларды қолдайды.

  Жоғары жылдамдықты шпиндель – алюминий және болат профильдерін өңдеу үшін оңтайландырылған.

  Автоматты құралды ауыстырғыш (ATC) – тоқтау уақытын азайтады және өнімділікті арттырады.

  Пайдаланушыға ыңғайлы CNC жүйесі – негізгі CAD/CAM бағдарламалық құралымен үйлесімді.

  Теңшелетін конфигурация – жаһандық мердігерлер үшін қол жетімді OEM/ODM шешімдері.




Техникалық сипаттамалар

Ол қалай жұмыс істейді

TheПерде қабырғаларына арналған 5 осьті порталды өңдеу орталығыбекітілген жұмыс үстелінің үстінде қозғалатын порталмен жұмыс істейді. Оператор алюминий экструзиясын үстелге қояды және пневматикалық немесе гидравликалық қысқышты іске қосады. Алдын ала жазылған G-код бағдарламасы Siemens немесе OSAI басқару құралы арқылы жүктеледі. Портал X осі бойымен бірінші өңдеу күйіне жылжиды, ал 5 осьті басы шпиндельді қажетті бұрышқа жеткізеді. RTCP айналмалы қозғалыстар кезінде құрал ұзындығының ауытқуларын автоматты түрде өтейді, осылайша құрал ұшы бағдарламаланған жолды дәл бақылайды. Бұрғылау, фрезерлеу, бұрау және аралау сияқты операциялар профильді қыспастан бірнеше беттерде орындалады. Өңдеу тізбегі бір аймақта аяқталғанда, портал келесі аймаққа өтеді немесе машина маятник режиміне өтеді, бұл операторға көрші арматурада өңдеуді жалғастырған кезде дайын бөлшекті түсіріп, жаңасын жүктеуге мүмкіндік береді. Чиптер біріктірілген конвейер арқылы жойылады.

Негізгі қолдану аясы

үшін типтік қолданбаларПерде қабырғаларына арналған 5 осьті порталды өңдеу орталығымыналарды қамтиды:

1. Көп қабатты ғимараттың біртұтас алюминий қоршау қабырғалары
2. Жасырын рамалық және ашық рамалық әйнек қасбетінің экструзиялары
3. Перде қабырғаларының бұрыштық қосылыстары және арнайы пішінді қасбет профильдері
4. Күн бөлмесі, жарық, үлкен алюминий терезе мен есік профильдері
5. Нүкте тірегі бар шыны перде қабырғасының алюминий тірек кронштейндері
6. Өнеркәсіптік алюминий қасбеті және сәндік болат қабырға профильдері
7. Аэроғарыштық жеңіл алюминий профильдері (салалараралық үйлесімді)

Қолайлы шикізат: 6063 алюминий қорытпасы, қуыс экструзиялар, қатты алюминий, жұқа қабырғалы болат, ПВХ архитектуралық профильдер.

Жиі қойылатын сұрақтар

1. Бұл машина қандай материалдарды өңдей алады?

Ол алюминий қоршау қабырғалары профильдері үшін оңтайландырылған, сонымен қатар болат пен композиттік қасбет материалдарын қолдайды.

2. Бұл машина біртұтас перде қабырғалары үшін жарамды ма?

Иә. Үлкен портал аралығы және 5 осьті мүмкіндігі оны біртұтас және модульдік қасбеттік жүйелер үшін тамаша етеді.

3. Өңдеу аймағын теңшеуге бола ма?

Мүлдем. X / Y / Z саяхаты мен порталдың енін жоба талаптарына сәйкес реттеуге болады.

4. Қандай басқару жүйелеріне қолдау көрсетіледі?

Стандартты опцияларға Siemens, Fanuc және OSAI кіреді, барлығы негізгі CAD/CAM бағдарламалық құралымен үйлесімді.

5. Машина автоматты өндірістік желілерді қолдай ма?

Иә. Ол үздіксіз өндіріс үшін автоматты тиеу және түсіру жүйелерімен біріктірілуі мүмкін.
