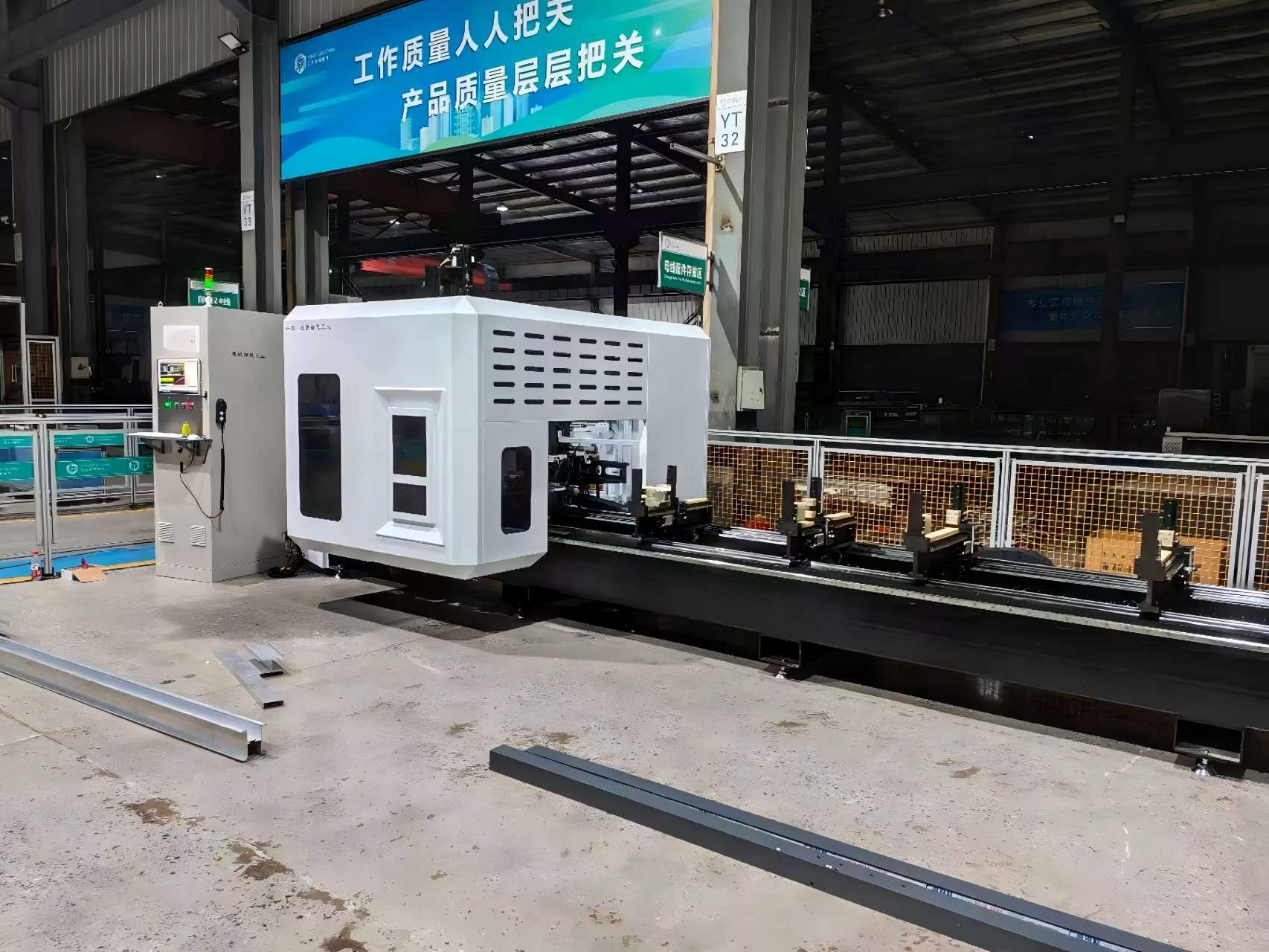

Перде қабырғаларының құрамдас бөліктеріне арналған жоғары дәлдіктегі 5 осьті порталды өңдеу орталығы

Өнімнің қысқаша мазмұны

Перде қабырғалары жүйелеріне арналған жоғары қаттылығы бар 5 осьті порталды өңдеу орталығы күрделі архитектуралық конструкцияларды дәл қасбет компоненттеріне айналдыру үшін жасалған. CAD/CAM бағдарламалауын A/C осі айналмалы фрезерлеумен біріктіру арқылы машина үлкен форматты алюминий профильдерін, біртұтас панельдерді және болат перде қабырғаларын бір орнатуда өңдейді. Оның ауыр жүкті портал құрылымы ұзақ мерзімді тұрақтылықты және ±0,05 мм позициялау дәлдігін қамтамасыз етеді, ал автоматты құралды ауыстырғыш (ATC) үздіксіз фрезерлеуге, бұрғылауға, түртуге және кесуге мүмкіндік береді. Заманауи қасбеттерді дайындауға арналған, ол қайталанатын қысуды болдырмайды, еңбек шығындарын азайтады және күрделі геометриялар үшін жоғары бет сапасын қамтамасыз етеді.

Негізгі мүмкіндіктер

•


  Күрделі қасбет геометриялары мен 3D контурлары үшін 5 осьті бір уақытта өңдеу

  Жоғары қаттылық пен дірілді сөндіруге арналған ауыр жүк тасымалы құрылымы

  Үлкен өлшемді перделік қабырға панельдерін қолдайтын үлкен форматты өңдеу аймағы

  Алюминий және болат профильдері үшін оңтайландырылған жоғары жылдамдықты электро-шпиндель

  Үздіксіз өңдеуге арналған құралды автоматты түрде ауыстырғыш (ATC).

  Негізгі CAD/CAM бағдарламалық құралымен үйлесімді кеңейтілген CNC басқару жүйесі

  Бірыңғай және модульдік перде қабырғаларын өндіруге арналған теңшелетін конфигурация

  Жаһандық сатылымнан кейінгі қолдауымен CE сертификаты бар




Техникалық сипаттамалар

Ол қалай жұмыс істейді

. CAD/CAM бағдарламалау

Архитектуралық перде қабырғаларының конструкциялары CAD бағдарламалық жасақтамасында жасалады және CAM арқылы CNC аспап жолына түрлендіріледі. Жүйе күрделі қасбет геометриялары үшін оңтайлы кесу бұрыштарын, құрал траекторияларын және өңдеу ретін есептейді.

2. Дайындаманы қысу

Ұзын алюминий немесе болат перде қабырғалары профильдері, сондай-ақ үлкен өлшемді қасбеттік панельдер өңдеу аймақтарын болдырмайтын және деформацияны болдырмайтын адаптивті пневматикалық қысқыштар арқылы CNC басқарылатын жұмыс үстеліне сенімді түрде бекітіледі.

3. Гантри қозғалысы (X/Y/Z осьтері)

Көпір түріндегі портал X осі (ұзындығы) бойымен қозғалады, ал өңдеу басы Y осі (ені) және Z осі (биіктігі) бойымен қозғалады. Бұл үлкен форматты саяхат ауқымы толық өлшемді перде қабырғаларының құрамдас бөліктерін үздіксіз өңдеуді қолдайды.

4. 5 осьті бір уақытта өңдеу (A / C осьтері)

Сызықтық қозғалысқа қоса, шпиндель басы А осі арқылы еңкейеді және C осі арқылы айналады, бұл дайындамманы қыспастан құрама бұрышты фрезерлеуге, дренажды ойықты өңдеуге және 3D контурын кесуге мүмкіндік береді.

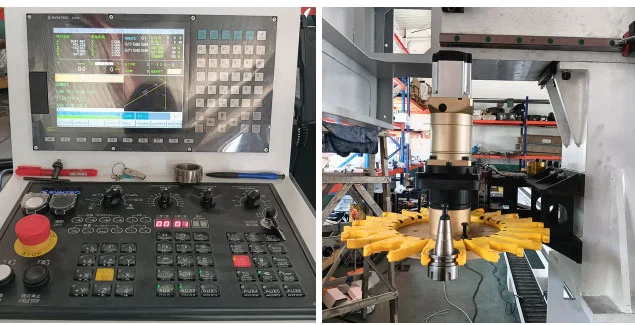

5. Құралды автоматты түрде өзгерту (ATC)

Бұрғылар, шеткі фрезерлер, крандар және аралау дискілері құрал журналында сақталады. ATC цикл барысында құралдарды автоматты түрде ауыстырады, бұл бір операцияда перде қабырғаларын, фрамбаларды және панельдерді толық өңдеуге мүмкіндік береді.

6. Дәлдік шығысы

Процесс кезіндегі өлшеу және нақты уақыттағы өтемақы өлшем дәлдігін қамтамасыз етеді. Дайын перде қабырғаларының құрамдастары жиектері таза, саңылаулардың дәл орналасуы және күрделі 3D профильдері бар құрастыруға дайын.

Процесс ағыны:

CAD үлгісі → CAM аспап жолы → қысу → X/Y/Z портал қозғалысы → A/C осін еңкейту → фрезерлеу / бұрғылау / түрту → перде қабырғасының дайын бөлігі

Негізгі қолдану аясы

үшін типтік қолданбаларПерде қабырғаларына арналған 5 осьті порталды өңдеу орталығымыналарды қамтиды:

1. Көп қабатты ғимараттың біртұтас алюминий қоршау қабырғалары
2. Жасырын рамалық және ашық рамалық әйнек қасбетінің экструзиялары
3. Перде қабырғаларының бұрыштық қосылыстары және арнайы пішінді қасбет профильдері
4. Күн бөлмесі, жарық, үлкен алюминий терезе мен есік профильдері
5. Нүкте тірегі бар шыны перде қабырғасының алюминий тірек кронштейндері
6. Өнеркәсіптік алюминий қасбеті және сәндік болат қабырға профильдері
7. Аэроғарыштық жеңіл алюминий профильдері (салалараралық үйлесімді)

Қолайлы шикізат: 6063 алюминий қорытпасы, қуыс экструзиялар, қатты алюминий, жұқа қабырғалы болат, ПВХ архитектуралық профильдер.

Жиі қойылатын сұрақтар

1. Бұл машина қандай материалдарды өңдей алады?

Ол алюминий қоршау қабырғалары профильдері үшін оңтайландырылған, сонымен қатар болат пен композиттік қасбет материалдарын қолдайды.

2. Бұл машина біртұтас перде қабырғалары үшін жарамды ма?

Иә. Үлкен портал аралығы және 5 осьті мүмкіндігі оны біртұтас және модульдік қасбеттік жүйелер үшін тамаша етеді.

3. Өңдеу аймағын теңшеуге бола ма?

Иә. X / Y / Z саяхаты мен порталдың енін жоба талаптарына сәйкес реттеуге болады.

4. Қандай басқару жүйелеріне қолдау көрсетіледі?

Стандартты опцияларға Siemens, Fanuc және OSAI кіреді, барлығы негізгі CAD/CAM бағдарламалық құралымен үйлесімді.

5. Машина автоматты өндірістік желілерді қолдай ма?

Иә. Ол үздіксіз өндіріс үшін автоматты тиеу және түсіру жүйелерімен біріктірілуі мүмкін.

Неліктен бұл машинаны таңдау керек

Бір рет орнатудың тиімділігі – Қайталанатын қысу жоқ, бұрыштық қателер аз

Сәулет стандарттары үшін дәлдік – көрінетін қасбет беттері үшін ±0,05 мм дәлдік

Масштабталатын өндіріс – шағын топтаманы теңшеуге де, жаппай өндіріске де қолайлы

Жаһандық сәйкестік – CE сертификаты бар және халықаралық жобалар үшін әзірленген
