Жоғары дәлдіктегі 5 осьті CNC құрама қондырма арасы

22,5°--135° Алюминий шкаф жақтауының мүмкіндіктері мен артықшылықтары

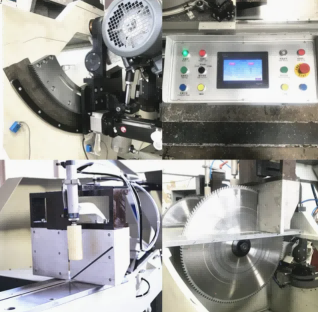

1. 5 осьті CNC интеллектуалды басқару жүйесі

• Өнеркәсіптік CNC контроллерімен жабдықталған жәнещеткасыз сервомоторлартегіс, дәл және қайталанатын қозғалыстарды қамтамасыз ететін барлық 5 ось үшін.
• 15 дюймдік сенсорлық экраныңғайлы интерфейсі бар: минуттарда бұрыштарды, ұзындықтарды және кесу режимдерін бағдарламалау; USB/LAN деректерін тасымалдауды қолдайды.
• Кірістірілгенавтокомпенсацияұзындық пен бұрыштық қателер үшін, қолмен реттеуді жою және материалдың қалдықтарын азайту.

2. Теңдессіз бұрыштың әмбебаптығы (22,5°--135°)

• Көлденең айналу: 22,5° (сыртқы) және 135° (ішкі) аралығындағы шексіз бұрыштық комбинациялар үшін.
• Тік иілу: қиғаш кесу үшін 45°--90°, бір өтуде күрделі 2D құрама бұрышты кесуге мүмкіндік береді.
• үшін тамашашкафтың алюминий жақтауының бұрыштары, есік жақтаулары мен арнайы архитектуралық профильдер.

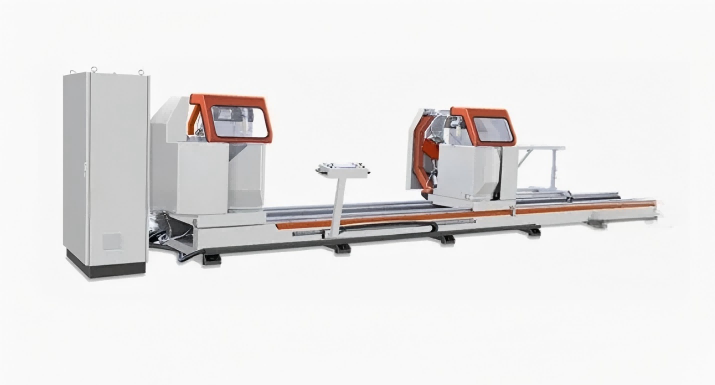

3. Екі басты жоғары тиімді кесу

• Екі тәуелсіз кесу бастары (бекітілген сол жақ, моторлы оң жақ).синхронды немесе жеке операция.
• Максималды кесу ұзындығы:6000мм; шкаф рамалары мен перде қабырғалары үшін үлкен алюминий профильдерін өңдейді.
• Жоғары қарай кесу циклірадиалды беріліспен: максималды кесу қабілеті үшін айналмалы және сызықтық қозғалыстарды біріктіреді.



22,5°--135° Алюминий шкафтың жақтауы

22,5°--135° Алюминий шкаф жақтауы Қосымша керек-жарақтар

• Профильді бақылауға арналған жапсырма принтері.
• Жоғары тиімді шаң жинағыш.
• Кеңейтілген материал тірегі (8000 мм дейін).
• Жаппай өндіріске арналған автоматты азықтандыру жүйесі.

5 осьті CNC құрама митерлік ара 22,5°--135° алюминий шкаф жақтауының техникалық параметрлері

• ☆ Қуат көзінің кернеуі: 380V±10% 50Гц±2% үш фазалы төрт сымды жүйе
• ☆ аралау қозғалтқышының қуаты: 3кВт 2800айн/мин
• ☆ Жұмыс қысымы: 0,6~0,8МПа
• ☆ Ара полотносының сипаттамалары: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Ара полотносының бұрышы: 45°~90° ерікті бұрыш
• ☆ Үстелдің айналу бұрышы: 45 ° ~ 135 ° ерікті бұрыш
• ☆ Кесу қимасының диапазоны: 200мм × 200мм (кесу бұрышы 90°, ені × биіктігі, кесу бөлігінің ауқымын қараңыз)
• ☆ Кесу ұзындығы: 700мм~5000мм (90°)
• ☆ Пышақты беру жылдамдығы: 0~3м/мин
• ☆ Кесу бетінің кедір-бұдырлығы: ≤ Ra12,5μm

Жиі қойылатын сұрақтар

5 осьті CNC сервобасқару

Ара басының айналуын, көлбеуін және профильді орналастыруды толық автоматтандырылған басқару қолмен реттеусіз дәл құрама бұрышты кесуді қамтамасыз етеді.

Жоғары дәлдіктегі кесу өнімділігі

Жоғары сапалы алюминий және UPVC профилін жасау үшін өте қолайлы, таза, қадақсыз кесу арқылы ±0,1 мм дәлдік береді.

Құрама митр және конусты кесу

Перде қабырғалары мен архитектуралық профильдер үшін митр, қиғаш және күрделі қиықтарды қоса, күрделі бұрыш комбинацияларын қолдайды.

Пневматикалық профильді қысу жүйесі

Көп нүктелі қысу кесу кезінде тұрақты және қауіпсіз ұстауды қамтамасыз етеді, дірілді азайтады және қауіпсіздікті арттырады.

Өнеркәсіптік деңгейдегі машина құрылымы

Коррозияға қарсы жабыны бар ауыр болат қаңқасы күрделі шеберхана жағдайында ұзақ мерзімді тұрақтылық пен беріктікті қамтамасыз етеді.

Пайдаланушыға ыңғайлы CNC интерфейсі

Алдын ала орнатылған кесу бағдарламалары бар интуитивті сенсорлық экранды басқару операцияны жеңілдетеді және жаттығу уақытын қысқартады.

Жоғары жылдамдықтағы кесу тиімділігі

Оңтайландырылған шпиндель және серво жүйесі терезе мен есік өндірушілерінің күнделікті өнімділігін арттыра отырып, жылдам кесу циклдарын қамтамасыз етеді.

Қауіпсіздікті қорғау жүйесі

Оператордың қауіпсіздігін қамтамасыз ету үшін қауіпсіздік сақшыларымен, авариялық тоқтатумен және автоматты ақау дабылымен жабдықталған
