Перде қабырғаларына арналған 5 осьті порталды өңдеу орталығы

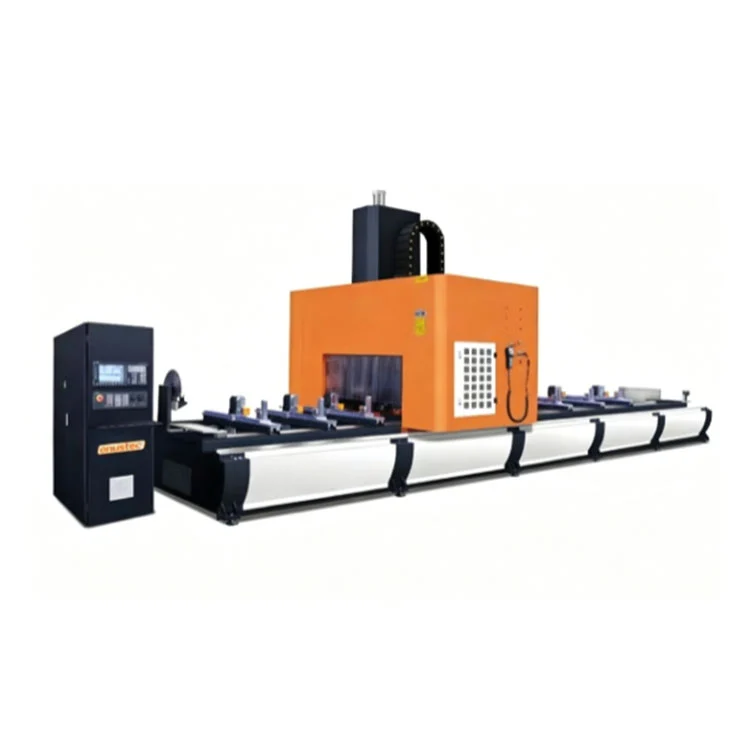

Lebulang Machine компаниясы өзінің Цзинань, Қытай зауытында шығарған — 1996 жылдан бері жұмыс істейді —Перде қабырғаларына арналған 5 осьті порталды өңдеу орталығыCE және ISO 9001 сертификатына ие және OEM/ODM қолдауымен зауытта тікелей жеткізіледі. Бұл жылжымалы портал 5 осьті CNC орталығы ұзын алюминий қабырғалы профильдерді бір қысқышта өңдейді, фрезерлеуді, бұрғылауды, аралауды және бірнеше беттерді түртуді орындайды. Жоғары жылдамдықты HSD шпиндельі (12 кВт немесе 15 кВт, 18000 айн/мин дейін) және 12 құрал журналы және арнайы ара дискі станциясы (макс 400 мм) құралды автоматты түрде өзгертуге мүмкіндік береді. Siemens 828D немесе OSAI 5 осьті басқару RTCP, маятникпен өңдеу және құралды автоматты өлшеуді қамтамасыз етеді. Стандартты X осінің жүрісі 6500 мм, 9400 мм дейін созылады.

Негізгі мүмкіндіктер

• 5 осьті бір уақытта өңдеу:X, Y, Z, A және C осьтері құрал ұшын жолда дәл ұстау үшін RTCP астында бірге жұмыс істейді. Бір орнату бес бетке және профильдің соңына жетеді, бұл қайта өңдеуді болдырмайды.
• Ұзын профильді сыйымдылық:Стандартты (7000 мм немесе 9400 мм қосымша) ретінде X осі 6500 мм-ге дейін қозғалады, толық ұзындықтағы перделі қабырға экструзияларын орнын ауыстырмай өңдейді.

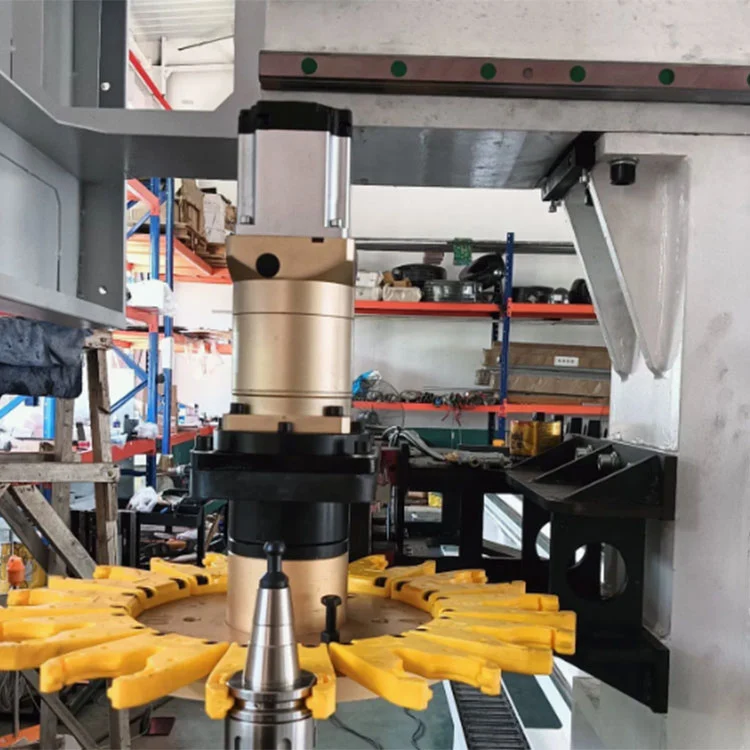

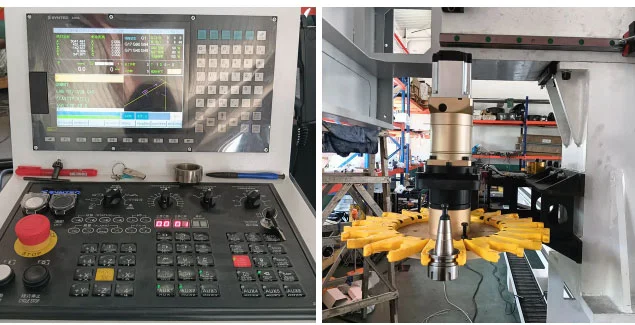

• Біріктірілген аралау және фрезерлеу:12 позициясы бар құрал журналы және оған жақын аралау дискі станциясы (Φ400мм) бір бағдарламада ұзындықты кесуге және кесуге арналған фрезерлер, бұрғылар, крандар және дөңгелек ара арасында автоматты түрде ауысады.
• HSD шпинделі:12 кВт немесе 15 кВт ауамен салқындатылған қозғалтқыш алюминий қорытпалары мен жұқа қабырғалы болат профильдері үшін қолайлы 0-ден 18000 айн / мин-ге дейінгі жылдамдықты қамтамасыз етеді.
• Дәлдік және қайталану:Сызықтық бағыттағыштар мен серво жетекті шарикті бұрандалар ±0,01 мм орналасу және ± 0,005 мм қайталану мүмкіндігін береді, бұл біртұтас перде қабырғаларында талап етілетін тығыз түйісу рұқсаттарын қанағаттандырады.
• Маятник жұмысы:Басқару маятник режимін қолдайды — бір дайындаманы өңдеу, ал оператор басқа бекіту аймағына жүктеген кезде бос тұру уақытын азайтады.

Техникалық сипаттамалар

Ол қалай жұмыс істейді

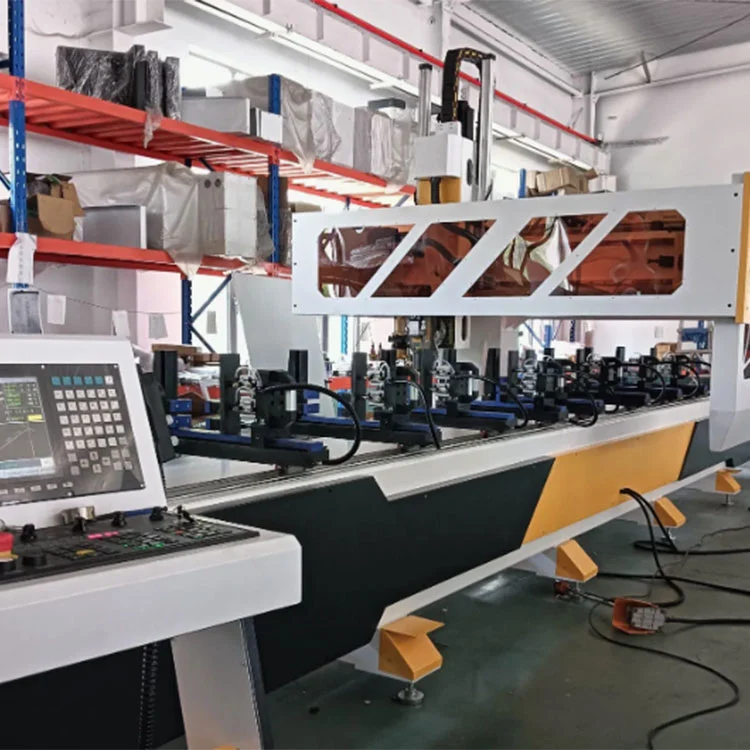

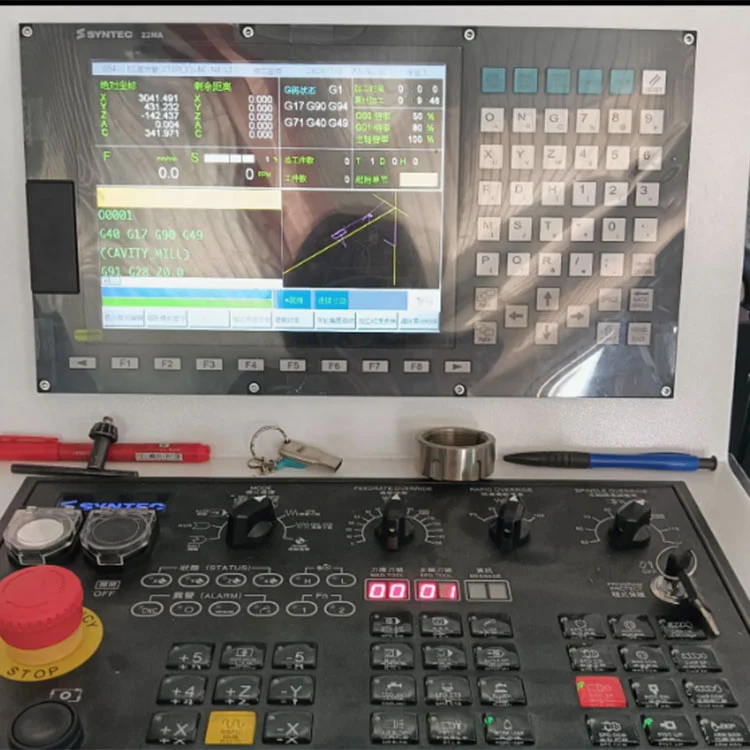

TheПерде қабырғаларына арналған 5 осьті порталды өңдеу орталығыбекітілген жұмыс үстелінің үстінде қозғалатын порталмен жұмыс істейді. Оператор алюминий экструзиясын үстелге қойып, пневматикалық немесе гидравликалық қысқышты іске қосады. Алдын ала жазылған G-код бағдарламасы Siemens немесе OSAI басқару құралы арқылы жүктеледі. Портал X осі бойымен бірінші өңдеу күйіне жылжиды, ал 5 осьті басы шпиндельді қажетті бұрышқа жеткізеді. RTCP айналмалы қозғалыстар кезінде құрал ұзындығының ауытқуларын автоматты түрде өтейді, осылайша құрал ұшы бағдарламаланған жолды дәл бақылайды. Бұрғылау, фрезерлеу, бұрау және аралау сияқты операциялар профильді қыспастан бірнеше беттерде орындалады. Өңдеу тізбегі бір аймақта аяқталғанда, портал келесіге өтеді немесе машина маятник режиміне өтеді, бұл операторға көрші арматурада өңдеуді жалғастырған кезде дайын бөлшекті түсіріп, жаңасын жүктеуге мүмкіндік береді. Чиптер біріктірілген конвейер арқылы жойылады.

Негізгі қолдану аясы

үшін типтік қолданбаларПерде қабырғаларына арналған 5 осьті порталды өңдеу орталығымыналарды қамтиды:

1. Көп қабатты ғимараттың біртұтас алюминий қоршау қабырғалары
2. Жасырын рамалық және ашық рамалық шыны қасбеттік экструзиялар
3. Перде қабырғаларының бұрыштық қосылыстары және арнайы пішінді қасбет профильдері
4. Күн бөлмесі, жарық, үлкен алюминий терезе мен есік профильдері
5. Нүкте тірегі бар шыны перде қабырғасының алюминий тірек кронштейндері
6. Өнеркәсіптік алюминий қасбеті және сәндік болат қабырға профильдері
7. Аэроғарыштық жеңіл алюминий профильдері (салалараралық үйлесімді)

Қолайлы шикізат: 6063 алюминий қорытпасы, қуыс экструзиялар, қатты алюминий, жұқа қабырғалы болат, ПВХ архитектуралық профильдер.

Жиі қойылатын сұрақтар

С: Машинаны қалай пайдалануға болады?

A: Әрбір машина жөнелту алдында зауыттық сынақтан және реттеуден өтеді. Толық бейне нұсқаулық және жазбаша құжаттама берілген. Қашықтан қолдау көрсету орнату сұрақтары мен ақаулықтарды жою үшін де қол жетімді.

С: Жеткізу уақыты қандай?

A: Өндіріс әдетте депозиттік төлемді алғаннан кейін 15-25 жұмыс күнін алады.

С: Төлем шарттары қандай?

A: T/T 30% депозит тапсырыс расталғаннан кейін, қалған 70% қалдық жөнелтілгенге дейін төленеді.

С: Сіз зауытсыз ба немесе сауда компаниясысыз ба?

A: Lebulang Machine - Қытайдың Цзинань қаласында өз өндірісі бар өндіруші. Біз сондай-ақ бір терезе қызметі үшін қосымша есік пен терезе жабдығын жеткіземіз.

С: Сіздің шеберханаңыздағы мүмкіндіктер қалай?

A: Біздің жылдық өндірістік қуатымыз 800 техникадан асады.
