Алюминий профилін кесетін жартылай автоматты қос басты митерлік аралау машинасы

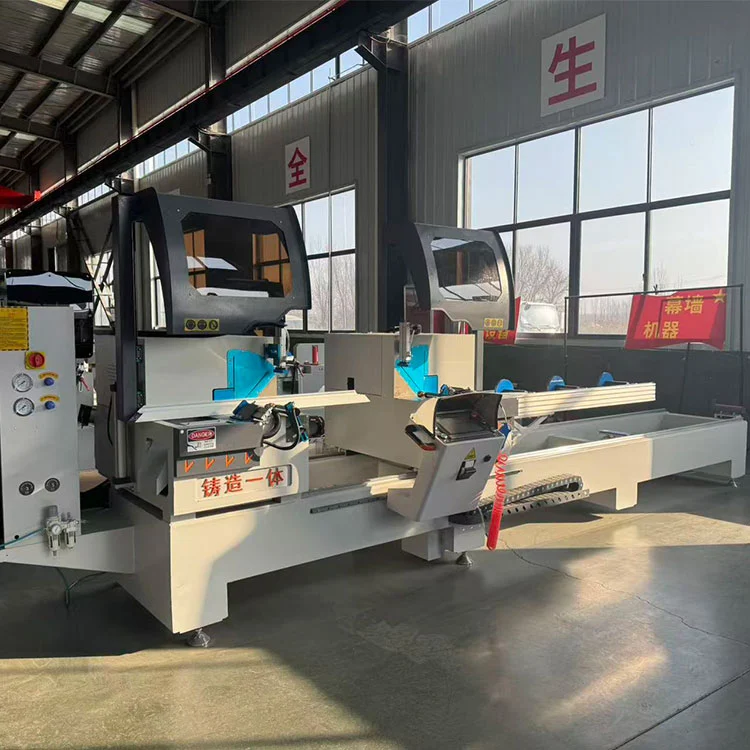

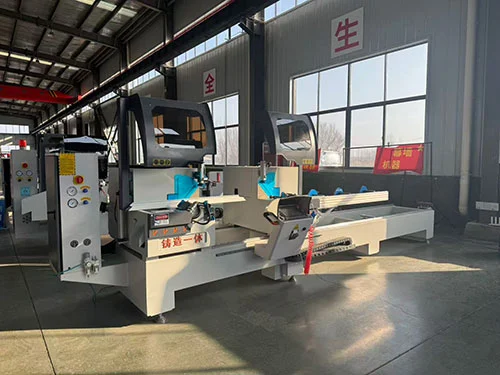

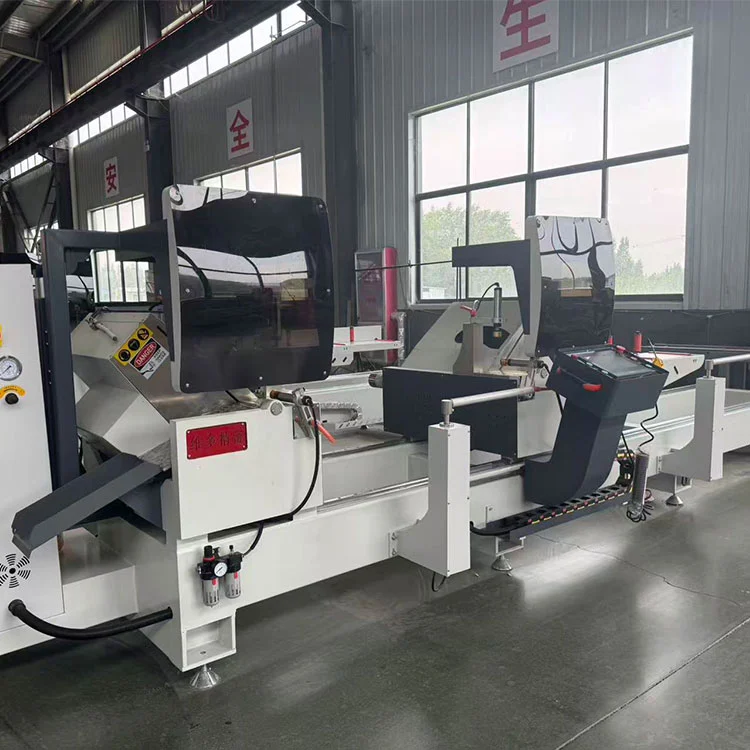

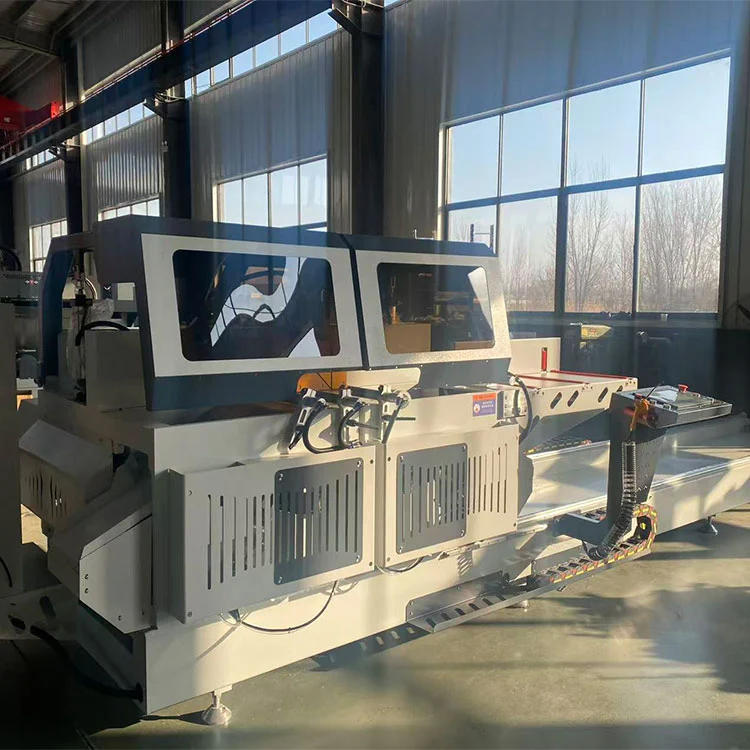

Lebulang Machine брендімен жұмыс істейтін Shandong Lebulang Precision Machinery Co., Ltd. 1996 жылдан бері Қытайдағы Цзинань зауытында алюминий және ПВХ өңдеу жабдықтарын шығарады. Бұл жартылай автоматты қос басы бар аралау терезелер, есіктер, перде қабырғалары және өнеркәсіптік жақтаулар үшін алюминий профильдерін кеседі. Ол ені 350 мм және биіктігі 150 мм профильдерді өңдейді, көлденең кесу бұрыштары 45°-тан 135°-қа дейін және тік бұрыштары 45°-тан 90°-қа дейін. Екі 4 кВт қозғалтқыш аралау дискілерін 2800 айн/мин жылдамдықпен басқарады, ал оң жақ басы ұзындықты анықтау үшін тірек-пиньонды беріліс қорабы бар сызықтық бағыттағыштарда қозғалады. Бес осьті толық жабық CNC жүйесі бұрыш пен ұзындықты орналастыруды басқарады, ал кесу беру жылдамдығы 0-ден 3 м/мин аралығында қадамсыз реттеледі.

Техникалық параметрлер

Ерекше өзгешеліктері

• Үлкен секциялы профильді кесу:TheАлюминий профилін кесетін жартылай автоматты қос басты митерлік аралау машинасыүлкен алюминий профильдерін екі өлшемді құрама бұрышпен кесуге арналған. Ол ені 350 мм-ге дейін және биіктігі 150 мм-ге дейін өңделеді, бұл стандартты перде қабырғалары мен өнеркәсіптік экструзия өлшемдерін қамтиды.
• Бес осьті толық жабық CNC жүйесі:Бұрыш пен ұзындықты орналастыру жабық цикл кері байланысы бар бес осьті CNC жүйесі арқылы бақыланады. Бұл қалыпты жұмыс жағдайында бұрышқа төзімділікті ±5′ шегінде және қайталау ұзындығына төзімділікті ±0,2 мм шегінде сақтайды.
• Жылжымалы ара басының берілістері:Оң жақ кесу басы тірек-тісті жетегі бар сызықтық бағыттаушы жұпта қозғалады. Бұл құрылым толық 6000 мм кесу сыйымдылығы бойынша ұзындықты дәл анықтау үшін қажетті қаттылықты қолдайды.
• Дәл айналмалы подшипниктер:Ара басын айналдыру үшін тұрақты, төмен үйкеліс бұрыштық қозғалысты қамтамасыз ететін қиылысатын цилиндрлік роликті мойынтіректерді пайдаланады. Бұл дизайн бұрышты тегіс реттеуге және орнатылған күйде сенімді құлыптауға ықпал етеді.
• Жақсартылған рокер қолының құрылымы:Ара полотносы жұмыс үстелінің астынан жоғары қарай көтерілетін күшейтілген рокер иініне орнатылған. Бұл конфигурация профильде тегіс, таза кесілген бетті жасайды және жалпы кесу тұрақтылығын жақсартады.
• Үстел астындағы пышақтың айналуы:Пышақтарды беру бағыты жұмыс үстелінің астынан, бұл цикл кезінде оператордың қолдарын кесу аймағынан алыс ұстауға көмектеседі.
• Біріктірілген майлау және салқындату:Тұманды майлау және салқындату құрылғысы аралау дискімен бірге қозғалады, кесу сұйықтығын тікелей пышақтың тістеріне және кесу аймағына қолданады. Бұл пышақтың қызмет ету мерзімін ұзартуға және алюминийдің кесу сапасын жақсартуға көмектеседі.

Ол қалай жұмыс істейді

TheАлюминий профилін кесетін жартылай автоматты қос басты митерлік аралау машинасыоператордың CNC басқару панелінде қажетті көлденең және тік кесу бұрыштарын, сондай-ақ кесу ұзындығын орнатуымен жұмыс істейді. Оң кесу басы автоматты түрде сызықтық бағыттағыш бойымен бағдарламаланған орынға жылжиды. Алюминий профильдері роликті тірек үстелдеріне орналастырылады және пневматикалық қысқыштармен бекітіледі. Екі бас бір уақытта немесе тәуелсіз кесілуі мүмкін. Кесу циклі кезінде ара дискілері жұмыс үстелінің астынан жоғары қарай ауытқиды, 0 мен 3 м/мин аралығында бақыланатын беру жылдамдығымен профильді кеседі. Кесу кезінде тұманды майлау жүйесі іске қосылады. Пышақтар тартылғаннан кейін қысқыштар босатылып, кесілген бөліктер алынады. Бес осьті жабық контурлы CNC жүйесі партияны кесу кезінде дәлдікті сақтау үшін орынды бақылайды және реттейді.

Негізгі компоненттер

• Ара қозғалтқыштары (2 × 4 кВт):Әрбір кесу басы 2800 айн/мин айналдыратын 4 кВт қозғалтқышпен қозғалады. Қуат пышақтың диаметріне және 350 × 150 мм кесу қимасының сыйымдылығына сәйкес келеді.
• Сызықтық бағыттаушы және тірек-пиньон:Жылжымалы оң жақ басы дәл сызықтық бағыттағышқа мінеді және тірек-тісті жетегі арқылы орналастырылған. Бұл беріліс қорабы 6000 мм төсек үстінде ұзындықты орналастыру үшін қажетті қаттылық пен дәлдікті қамтамасыз етеді.
• Айқалған роликті подшипниктер:Бұрыштық реттеу үшін ара басының айналуында қолданылады. Бұл мойынтіректер жоғары қаттылық пен минималды кері соққымен тегіс айналуды қамтамасыз етеді.
• Бес осьті CNC контроллері:Көлденең және тік кесу бұрыштарын, ұзындықты орналастыруды және беру жылдамдығын басқарады. Жабық цикл жүйесі орналасу дәлдігін сақтау үшін кодерлерден кері байланысты пайдаланады.
• Тұманды майлау жүйесі:Кесу аймағына атомдалған кесу сұйықтығын жеткізе отырып, ара дискімен бірге қозғалатын саптамалар жинағы. Бұл үйкеліс жылуын азайтады және пышақ тістерінде алюминий чиптерін дәнекерлеуді болдырмауға көмектеседі.
• Пневматикалық қысқыштар:Кесу кезінде профильді орнында ұстаңыз. Қысқыш қысымы ауа реттегіші арқылы реттеледі.

Қолданбалар

TheАлюминий профилін кесетін жартылай автоматты қос басты митерлік аралау машинасытерезе және есік өндірісінде алюминий профильдерін кесу үшін, перде қабырғаларын жасау, күн панельдерінің жақтауын өндіру және жалпы өнеркәсіптік алюминийді өңдеу үшін қолданылады. Ол белгіленген кесу қабілеті шегінде қатты және қуыс экструзияларды, термиялық үзіліс профильдерін және жеңіл түсті металл секцияларын өңдейді.

Өндіруші және қолдау

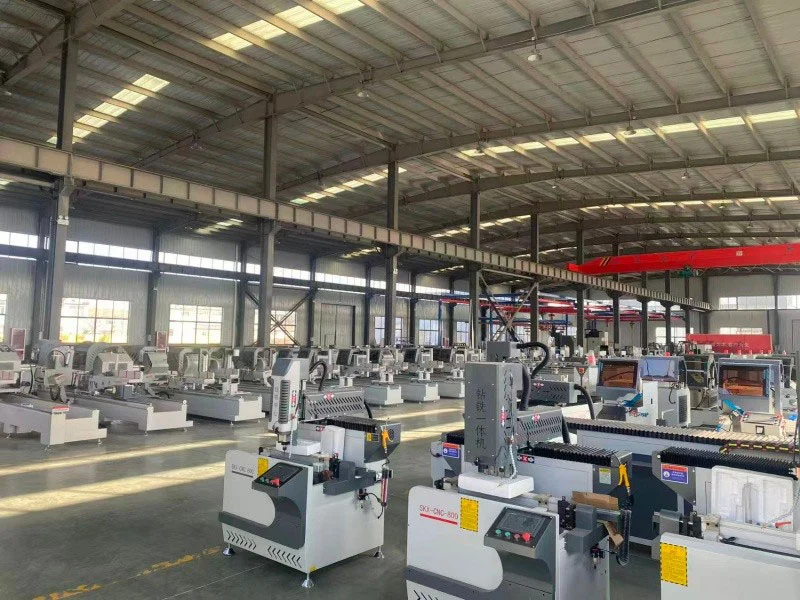

Lebulang Machine ретінде жұмыс істейтін Shandong Lebulang Precision Machinery Co., Ltd. 1996 жылдан бері Қытайдағы Цзинань зауытында алюминий өңдеу жабдықтарын шығарады.Алюминий профилін кесетін жартылай автоматты қос басты митерлік аралау машинасыCE және ISO сертификаттарымен тікелей зауытта жеткізіледі. Бір жылдық кепілдік негізгі құрылымды қамтиды. Қашықтан техникалық қолдау, операциялық бейнелер және ағылшын тіліндегі нұсқаулық қамтылған. Қосалқы бөлшектер жөнелту үшін жинақталады. Кернеу, кесу ұзындығы және қысу опциялары тапсырыс беру кезінде реттелуі мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл ара профильдердің қандай түрлерін кесуге болады?

A: Ол ені 350 мм және биіктігі 150 мм-ге дейінгі алюминий профильдерін, соның ішінде тұтас жолақтарды, қуыс экструзияларды және термиялық үзіліс профильдерін кеседі. Ол сондай-ақ жеңіл түсті металдар мен кейбір ПВХ профильдері үшін жарамды.

2-сұрақ: Ол құрама бұрыштарды қия ала ма?

A: Иә. Құрылғы екі өлшемді құрама бұрышты кесуді орындайды, көлденең бұрышы 45°-тан 135°-қа дейін және тік бұрышы 45°-тан 90°-қа дейін реттеледі.

3-сұрақ: Кесу дәлдігі қандай?

A: Қайталанатын орналасу ұзындығының төзімділігі ±0,2 мм, ал кесу бұрышының төзімділігі стандартты жұмыс жағдайында дұрыс ұсталған пышақтармен ±5′.

4-сұрақ: Бастың дұрыс орналасуы автоматты ма?

A: Иә. Оң жақ бас бес осьті CNC жүйесі арқылы сызықтық бағыттаушы бойымен бағдарламаланған орынға автоматты түрде жылжиды. Оператор басқару тақтасында қажетті ұзындықты енгізеді.

5-сұрақ: Ең аз тапсырыс саны және жеткізу уақыты қандай?

A: Ең аз тапсырыс саны - бір жиынтық. Стандартты жеткізу уақыты, әдетте, ағымдағы өндіріс кестесіне байланысты депозитті алғаннан кейін 15–25 жұмыс күнін құрайды.
