Терезе жақтауын өндіруге арналған екі жақты ара
Терезе жақтауын өндіруге арналған 45 және 90 градусқа арналған екі жақты аралау - бұл терезе, есік және перде қабырғаларын өндіруде алюминий, ПВХ, UPVC және термиялық үзіліс профильдеріне арналған ауыр салмақты, жоғары дәлдіктегі қос басты кескіш машина. Ол максималды өнімділік үшін бір басты тәуелсіз және қос басты синхронды жұмысты қолдай отырып, жиектері тегіс емес дәл, қайталанатын 45° және 90° кесулерді қамтамасыз етеді. Lebulang бренді жоғары сапалы машина жасайды.

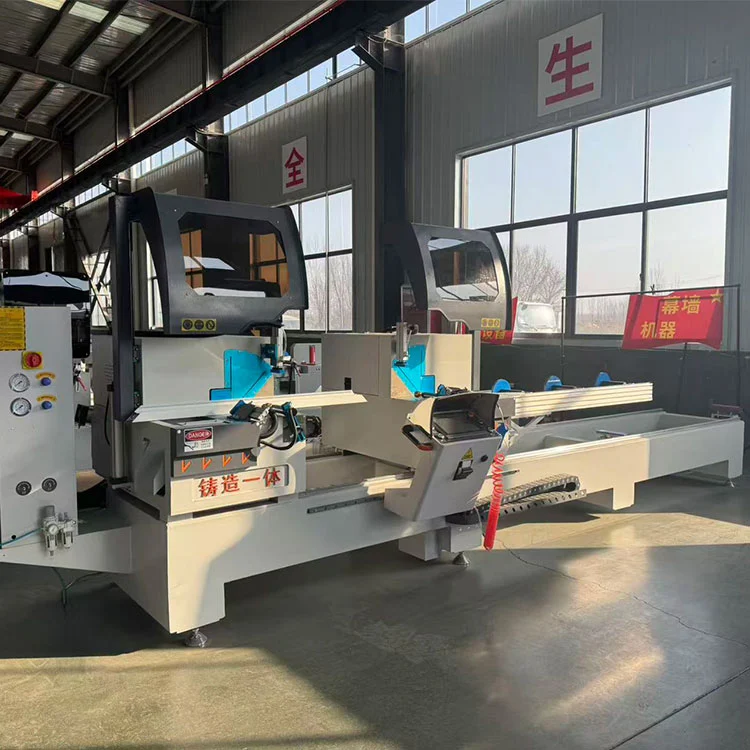

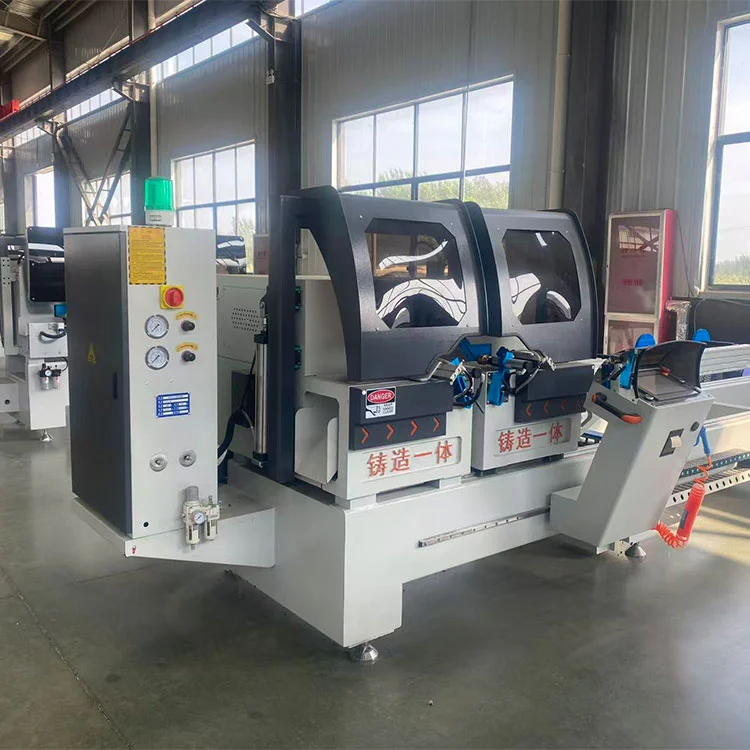

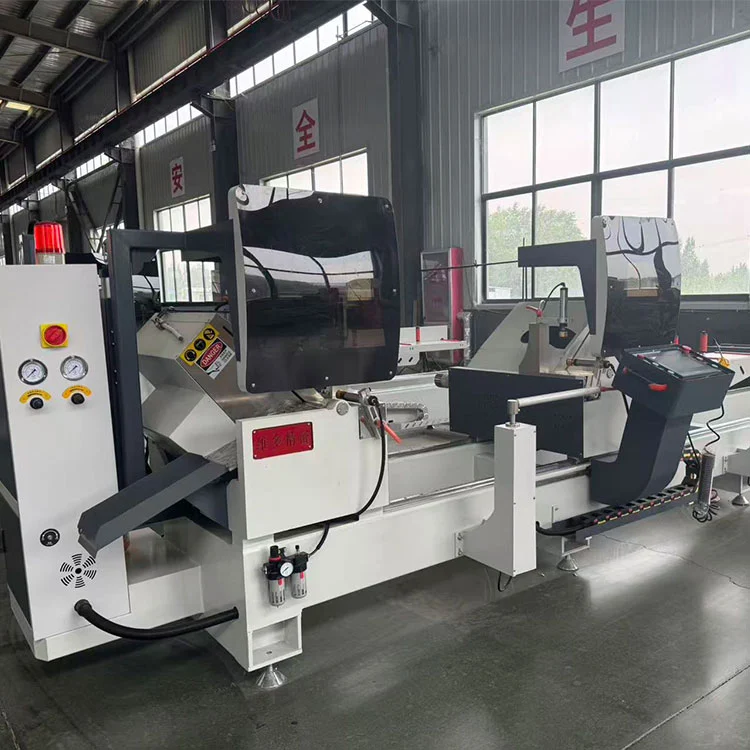

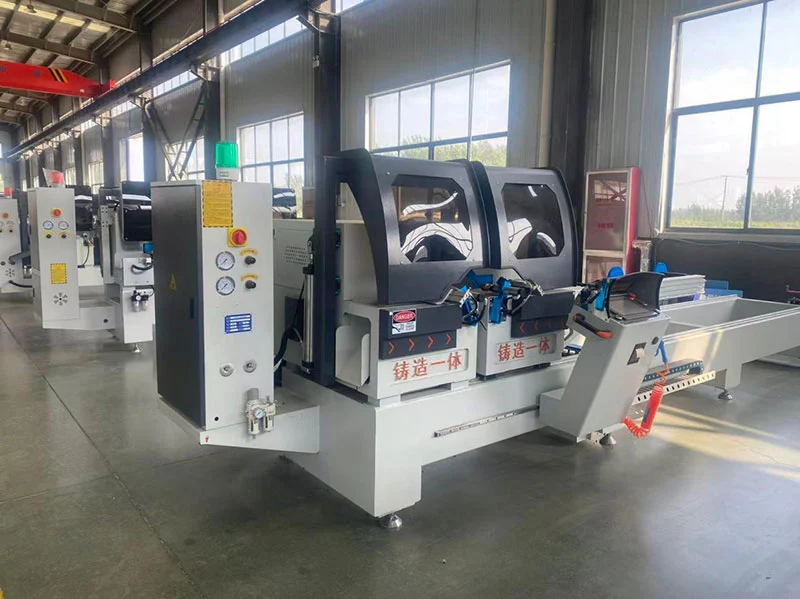

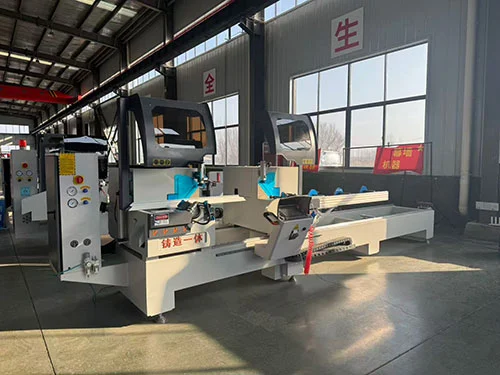

Терезе жақтауын өндіруге арналған бұл қос қондырмалы ара, Lebulang Machine компаниясының Қытайдағы зауытында салынған, мұнда алюминий және ПВХ өңдеу жабдығы шамамен отыз жыл бойы өндіріліп келеді, терезе, есік және перде қабырғаларын жасауға арналған профильдерді 45° және 90° кеседі. Ол алюминий, ПВХ, UPVC, термиялық үзіліс және мыс экструзияларын өңдейді. Екі кесу басы — T1 бекітілген және T2 моторлы — ортақ дәлдіктегі бағыттаушы рельсте отырады және ұзындықты анықтау үшін оң жақ басы сервожетек арқылы жылжытылған кезде бір уақытта жұмыс істей алады.

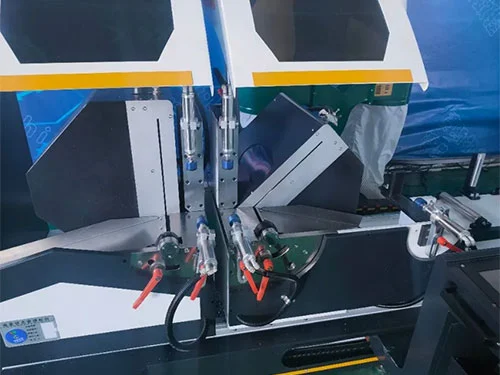

Біріктірілген құйылған жұмыс үстелі және тікелей қосылған шпиндель қозғалтқыштары негізгі құрылымды құрайды. Әрбір ара басы 3000 айн/мин жылдамдықпен ø500 мм карбидті пышақты айналдыратын 3 кВт қозғалтқышпен жұмыс істейді. Пневматикалық қапсырмалар дайындаманы бекітеді, ал ауа-гидравликалық демпферлік цилиндр беруді басқарады. Дәнекерленген болат жақтау және шойын негізі HIWIN сызықтық рельстерімен және Schneider электр компоненттерімен бірге жұмыс істейді, бұл қайталанатын тұрақты ұзындық дәлдігін ±0,1 мм шегінде және кесу бетінің кедір-бұдырлығын Ra 12,5 мкм шегінде сақтайды. Максималды кесу ұзындығы 5000 мм, қысқа кесу функциясы 200 мм-ге дейін жетеді. 45° кезінде секцияның сыйымдылығы 150 × 170 мм; 90 ° кезінде ол 150 × 345 мм, оның ішінде 150 × 200 мм-ге дейінгі шаршы түтіктерді өңдейді.
Толығымен жабық қауіпсіздік қорғанысы, авариялық тоқтату және шамадан тыс жүктемеден қорғау стандартты болып табылады. Арнайы чиптерді алу және вакуумдық жүйе қоқыстардың шамамен 70% алады, ал патенттелген айналмалы көтеру тірегі кронштейні профильдің орта аралықта құлауын болдырмайды. Деректерді LAN, USB, Bluetooth немесе қолмен енгізу арқылы импорттауға болады және басқару жүйесінің жалпы оңтайландыру бағдарламалық құралымен интерфейстері. Жапсырма принтері және профиль төзімділік шегінен асып кеткенде кесуді блоктайтын қателерді болдырмау функциясы да кіріктірілген. Құрылғы 380 В үш фазалы қуат көзінде жұмыс істейді және 0,6–0,8 МПа ауа қысымын қажет етеді.
CE сертификаты қолданылады және пайдаланушы OEM конфигурациялары қабылданады. Lebulang машинасы араны зауыттық негізде күнделікті жеңіл техникалық қызмет көрсетуге бағытталған дизайнмен қамтамасыз етеді. Қашықтан орнату бойынша нұсқаулық қосымша ақысыз беріледі.
Алюминий мен ПВХ терезелеріне арналған 45 және 90 градустық екі жақты аралау ерекшеліктері:
- а. өнеркәсіптік алюминий профильдерін, ПВХ профильдерін, алюминий есіктер мен терезелерді, шымылдық қабырғаларын кесу.
- б. Білікті жұмысшыларсыз жұмыс, зауытты жалдау қиындықтарын шешеді
- в. жапсырманы басып шығару функциясы,
- г. қатені болдырмау функциясы: кесу диапазонынан тыс профиль қатесі.
- e. Жоғары дәлдіктегі, біріктірілген құю жұмыс үстелі, біріктірілген шпиндельді тікелей қосылған қозғалтқыш,
- f. ауа-сұйықтықтың демпферлік цилиндрі, T1, T2 бастары біріктірілген бағыттаушы рельсте орналасқан.
- g. Бірнеше деректерді импорттау режимдерін қолдайды: Интернет, LAN, U дискі, Bluetooth, қолмен енгізу және т.б.
- h. Нарықты жалпы оңтайландыру бағдарламалық қамтамасыз ету деректерін қондыру жүзеге асыра алады.
- мен. Қоршаған ортаны қорғау функциясы, бірегей чиптерді жою, шаңсорғыш дизайн, шаңсорғыш жылдамдығы 70%, алаңды тазалау, тазалау жиілігін азайту, жұмыс тиімділігін арттыру.
- j. Ол ортаңғы түсуден туындаған кесу қатесін болдырмау үшін патенттелген айналмалы көтеру кронштейнімен жабдықталған және жылжымалы профиль кронштейнімен жабдықталған.
- к. Ең соңғы доғалық кесу технологиясы, аралау бөлімі қауіпсіз, жылдам және сенімдірек.
Алюминий мен ПВХ терезеге арналған 45 және 90 градусқа арналған қос митрлі ара
✅ Екі бұрышты дәлдікпен кесу
- • Автоматты реттелетін бұрыштар:45° / 90°(аралық бұрыштар міндетті емес)
- • ±0,1 мм орналасу дәлдігі; жақтауларға арналған таза, тығыз түйіспелер
✅ Көп материалды үйлесімділік
- • Кесуалюминий, ПВХ, UPVC, термиялық үзіліс, мыспрофильдер
- • Терезе, есік, шымылдық қабырғалары және архитектуралық экструзиялар үшін оңтайландырылған
✅ Екі басты жоғары тиімділік
- • Екі синхрондалған бас; екі ұшын бір уақытта кесу
- • Ұзындықты жылдам, дәл реттеу үшін оң жақ басты сервоқосқыш
- • Бір басты араларға қарағанда 2--3× жылдамырақ; жаппай өндіріс үшін өте қолайлы
✅ CNC/сандық басқару опциялары
- • Сандық дисплей: ұзындықты жылдам оқу, қарапайым жұмыс
- • CNC жаңартуы: 10 дюймдік сенсорлық экран, бағдарламаны сақтау, USB импорттау/экспорттау
✅ Ауыр жүкті және тұрақты құрылым
- • Мықты дәнекерленген болат жақтау + шойын негізі; минималды діріл
- • Премиум құрамдас бөліктер: HIWIN сызықтық рельстер, Schneider electrics, карбидпен ұшталған қалақтар
✅ Қауіпсіз және пайдаланушыға ыңғайлы
- • Толығымен жабық сорғыштар, апаттық тоқтату, шамадан тыс жүктемеден қорғау
- • Қалақшаны автоматты түрде тарту; профильді сенімді ұстау үшін пневматикалық қысқыш
✅ CE сертификаты бар және сенімді
- • ЕО қауіпсіздік стандарттарына сәйкес; 24/7 үздіксіз жұмыс
- • 12--24 ай кепілдік; ұзақ мерзімді қосалқы бөлшектермен қамтамасыз ету
Техникалық спецификация
| Нәр беруші | 380в 50Гц |
| Араның бас моторы | 2× 3КВт/3000р/мин |
| Жұмыс қысымы | 0,6~ 0,8МПа |
| Ауаны тұтыну | 60л/мин |
| Кесу ұзындығы | Макс5000мм мин 280мм(Қысқа кесу функциясы ең қысқа 200мм) |
| Кесу ені | Ең көбі 150 мм |
| Макс. Кесу көлбеуі | 45°150×170мм 90°150×345мм |
| Макс. шаршы түтіктерді кесу | 150×200мм |
| Кесу бұрышы | 45 градус 90 градус |
| Азықтандыру жылдамдығы | үздіксіз өміршеңдігі 0-4м/мин |
| Ара полотносының сипаттамасы | ø500 × ø30 × 4,4× Z120 |
| өлшем | 6550× 1300× 1800 мм |
| салмақ | 2000 кг |
| Қайталанатын тіркелген ұзындықтың дәлдігі | ≤ 0,1 мм |
| Секцияның кесу бұрышының рұқсаты | ± 3' |
| Кесу профилінің тегістігі | ≤ 0,02 м |
| Кесу профилінің кедір-бұдырлығы | Ra12,5 мкм |
Негізгі компоненттер

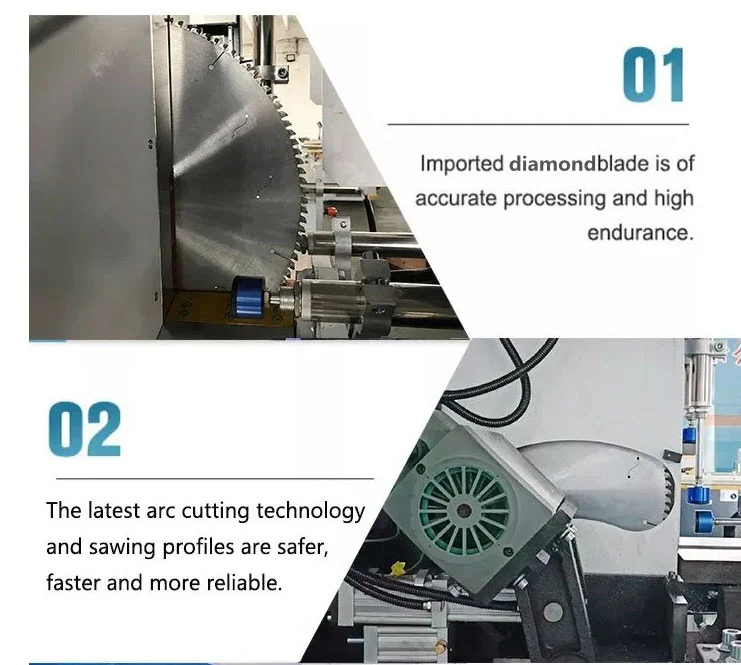

- Ара пышақтары: Тегіс, тегіс кесу үшін импортталған карбидті ұшты пышақтар
- Пневматикалық қысқыштар: Қатты профильді ұстауға арналған көлденең/тік қысқыштар
- Сызықтық рельстер: Бірқалыпты қозғалыс үшін Тайвань HIWIN дәл рельстер
- Басқару тақтасы: Интуитивті сандық дисплей немесе 10 дюймдік CNC сенсорлық экраны
- Қауіпсіздік жүйесі: CE стандартына сәйкес қорғаныстар, авариялық тоқтату, шамадан тыс жүктемеден қорғау
Сатудан кейінгі қызмет көрсету
- Кепілдік: 1 жыл (тегін бөлшектер және техникалық қолдау)
- Орнату: Шетелде орнату және оқыту үшін қол жетімді инженерлер
- Қосалқы бөлшектер: Зауыттық құны бойынша ұзақ мерзімді жеткізу
- Қолдау: 24/7 онлайн техникалық қолдау (бейне қоңырау, қашықтан диагностика)
