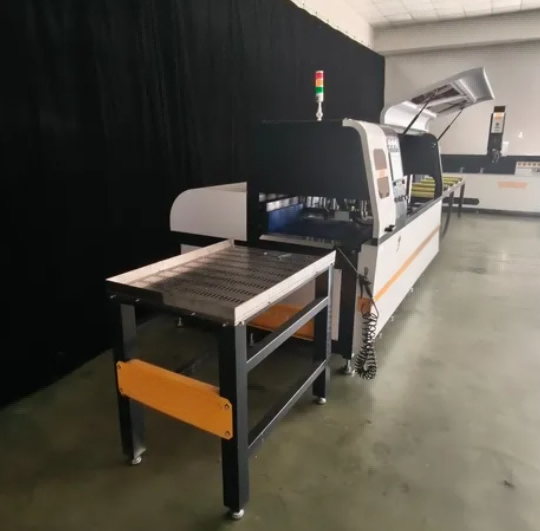

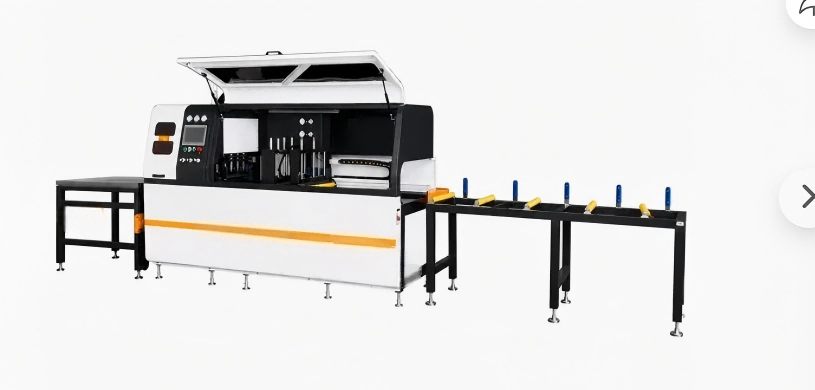

Өнеркәсіптік алюминий профильдеріне арналған дәл CNC дөңгелек ара

Техникалық сипаттамалар

Ара қалай жұмыс істейді

TheӨнеркәсіптік алюминий профильдеріне арналған CNC дөңгелек арасысенсорлық экранда енгізілген ұзындыққа сәйкес аралау дискісінің астындағы профильді орналастыратын серво жетекті беру осімен жұмыс істейді. Оператор алюминий экструзиясын кіріс ролик үстеліне жүктейді, жадтан кесу бағдарламасын таңдайды немесе жаңа өлшемдерді енгізеді және циклды бастайды. Пневматикалық қапсырмалар профильді тірек тіректерге қарсы ұстау үшін тік және көлденең бағыттар бойынша қосылады. Газ-сұйық демпферлік цилиндрмен жабдықталған ара басы төртбұрышты, қаңылтырсыз кесу алу үшін бақыланатын беріліс жылдамдығы бар материал арқылы түседі. Атомизацияланған кесу сұйықтығы спрей кесу кезінде пышақ пен дайындаманы салқындатады. Пышақ тартылғаннан кейін қысқыштар босатылып, сервобергіш профильді келесі кесу орнына жылжытады. Стандартты конфигурация 90° және ±45° кеседі. Қосымша CNC бұрыштық модулімен ара басы бағдарламаның басқаруымен 22,5° пен 157,5° арасындағы кез келген бұрышқа айналады.

Негізгі мүмкіндіктер

Толық автоматты жұмыс – максималды тиімділік үшін материалды автоматты түрде беру, қысу және аралау.

Ауыр салмақты құрылым – күшейтілген машина жақтауы дірілді азайтады және ұзақ мерзімді тұрақтылықты қамтамасыз етеді.

Burr-Free технологиясы – оңтайландырылған пышақ жылдамдығы мен салқындату жүйесі сырықтар мен қайталама өңдеуді азайтады.

Пайдаланушыға ыңғайлы CNC интерфейсі – жылдам орнату және оңай басқару үшін интуитивті сенсорлық экранды басқару.

Икемді кесу бұрыштары – жан-жақты қолданбалар үшін 45°, 90° және таңдамалы бұрышты кесуді қолдайды

Жұмыс процесі

Автоматты жүктеу – профильдер роликті конвейер немесе автоматты тиегіш арқылы жүктеледі.

Дәл позициялау – Серво басқарылатын беру дәл кесу ұзындығын қамтамасыз етеді.

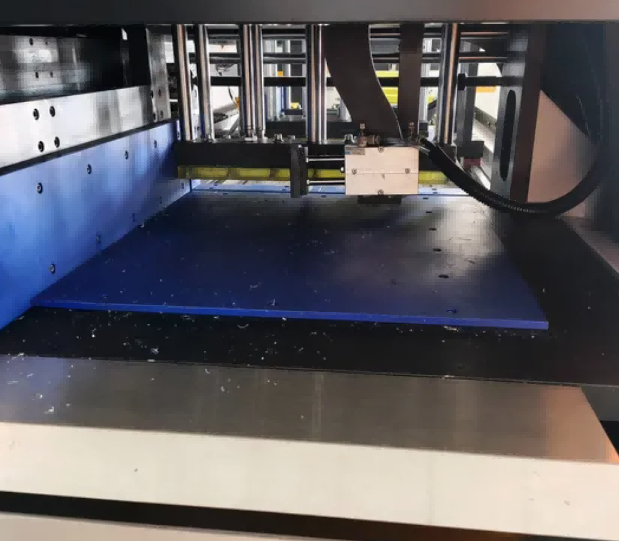

Қауіпсіз қысқыш – пневматикалық/гидравликалық қапсырмалар профильдерді мықтап ұстайды.

Жоғары жылдамдықты кесу – CNC басқарылатын ара басы таза, дәл кесуді орындайды.

Чиптерді алып тастау және салқындату – Біріктірілген салқындату және чип конвейері жұмыс кеңістігін таза ұстайды.

Өнеркәсіптік алюминий профильдеріне арналған CNC дөңгелек арасы Қосымша жаңарту модульдері

1. Нөлдік кесу құрылымы (қалдық құйрық ≤5мм, материалды пайдалану жоғары)
2. Ұзындығы 6 м профильдерге арналған автоматты тиеу және түсіру роликті конвейер желісі
3. CNC ерікті бұрышты кесу модулі (22,5°--157,5°)
4. Үлкен сыйымдылықтағы чиптерді сақтауға арналған шаң жинағыш
5. IoT қашықтағы онлайн диагностикасы және деректер статистикасы модулі
6. Топтама көп бөлікті синхронды қысқыш арматура
7. 12000 мм-ге дейін арнайы ұзартылған азықтандыру жүрісі

Қолдану сценарийлері

Алюминий терезе мен есік профильдері

Қабырғалық және қасбеттік жүйелер

Күн панелінің жақтауын кесу

Өнеркәсіптік алюминий экструзиялары

Теміржол транзиті және автомобиль алюминий бөлшектері

Жиһаз және радиатор профильдері

Жиі қойылатын сұрақтар

1-сұрақ: Бұл CNC арасы қандай профильдерді кесуге болады?

A: Ол өнеркәсіптік алюминий профильдеріне арналған, соның ішінде терезе/есік бөліктері, перде қабырғалары және күн рамалары. Үлкенірек экструзиялар үшін арнайы шешімдер қол жетімді.

2-сұрақ: Машина толығымен автоматты ма?

A: Иә. Ол тек бір операторды қажет ететін автоматты түрде беруді, қысуды, кесуді және түсіруді қолдайды.

3-сұрақ: Ол 90°-тан басқа бұрыштарда кесуге бола ма?

A: Иә. Стандартты үлгілер 45° және 90° бұрыштарын қолдайды; тапсырыс бойынша бұрыштық кесу қол жетімді.

4-сұрақ: Кесу дәлдігі қандай?

A: Беру дәлдігі ±0,1 мм, бұл жаппай өндіріс үшін жоғары қайталану мүмкіндігін қамтамасыз етеді.
