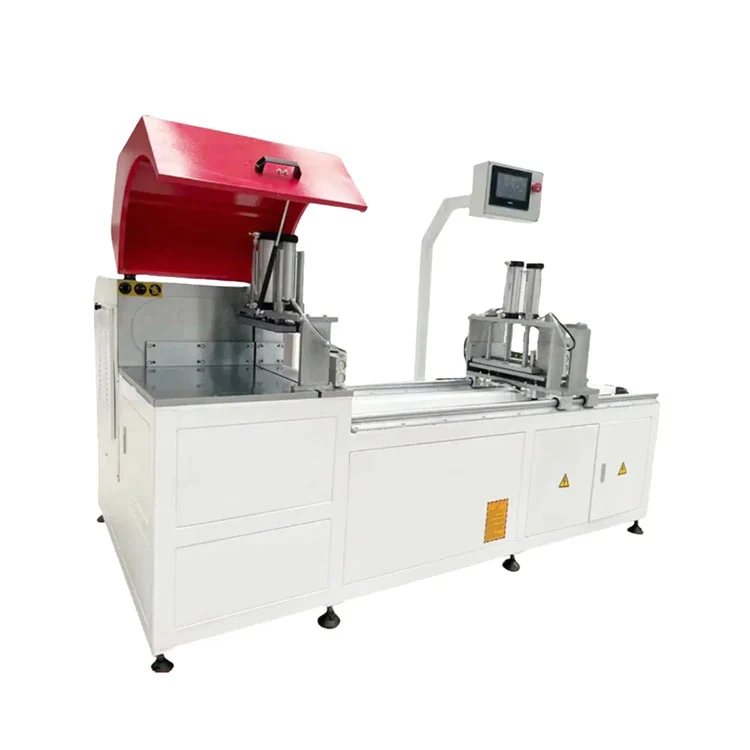

Өнеркәсіптік алюминий профильдеріне арналған CNC дөңгелек арасы

Техникалық сипаттамалар

Ара қалай жұмыс істейді

TheӨнеркәсіптік алюминий профильдеріне арналған CNC дөңгелек арасысенсорлық экранда енгізілген ұзындыққа сәйкес аралау дискісінің астындағы профильді орналастыратын серво жетекті беру осімен жұмыс істейді. Оператор алюминий экструзиясын кіріс ролик үстеліне жүктейді, жадтан кесу бағдарламасын таңдайды немесе жаңа өлшемдерді енгізеді және циклды бастайды. Пневматикалық қапсырмалар профильді тірек тіректерге қарсы ұстау үшін тік және көлденең бағытта да қосылады. Газ-сұйық демпферлік цилиндрмен жабдықталған ара басы төртбұрышты, қаңылтырсыз кесу алу үшін бақыланатын беріліс жылдамдығы бар материал арқылы түседі. Атомизацияланған кесу сұйықтығы спрей кесу кезінде пышақты және дайындаманы салқындатады. Пышақ тартылғаннан кейін қысқыштар босатылады және сервобергіш профильді келесі кесу орнына жылжытады. Стандартты конфигурация 90° және ±45° кеседі. Қосымша CNC бұрыштық модулімен ара басы бағдарламаның басқаруымен 22,5° пен 157,5° арасындағы кез келген бұрышқа айналады.

Негізгі компоненттер

• Серво беру осі:Айнымалы ток сервомоторы профильді орналастыру үшін X осі шарикті бұранданы басқарады. Орналастыру дәлдігі ±0,05 мм, қайта кесуге төзімділік ±0,1 мм шегінде. Стандартты беру жүріс тұтқалары ұзындығы 350 мм-ден 6500 мм-ге дейін кесіледі.
• Ара басы жинағы:5,5 кВт немесе 7,5 кВт қозғалтқыш вольфрам карбиді дөңгелек ара дискін 2800 айн/мин жылдамдықпен басқарады. Газ-сұйықтықтың демпферлік цилиндрі материалдың қалыңдығына және қалақ жүктемесіне сәйкес келетін тік беру жылдамдығын басқарады.
• Пневматикалық қысқыш жүйесі:Жұмсақ жақтары бар қос тік және көлденең қысқыштар профильді артқы қоршау мен үстелге қарсы ұстайды. Қысқыш күші 0,5 пен 0,8 МПа аралығында орнатылған ауа қысымының реттегіші арқылы реттеледі.
• CNC контроллері және сенсорлық экран:10 дюймдік көп тілді сенсорлық экранмен жұптастырылған импортталған PLC бағдарламаны сақтауды, ұзындықты енгізуді, бұрышты таңдауды және циклды басқаруды басқарады. Бағдарламаны тасымалдау үшін USB және желі қосылымына қолдау көрсетіледі.

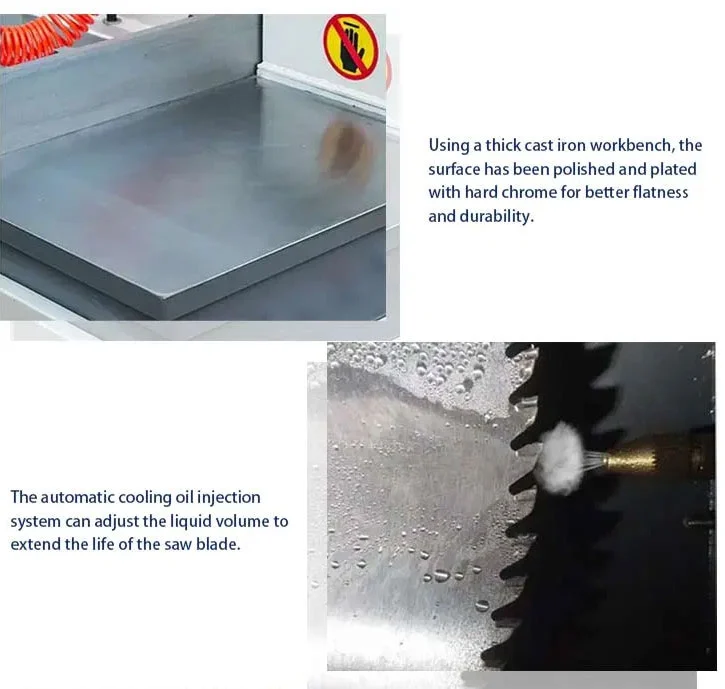

• Салқындату майлау жүйесі:Автоматты тозаңдандырылған кесу сұйықтығы жүйесі пышақ пен кесу аймағына майлаудың тұманын салады. Бұл үйкелісті азайтады, пышақтың қызмет ету мерзімін ұзартады және таза кесілген бетті жасауға көмектеседі.
• Қауіпсіздік корпусы:Толығымен жабылған пышақты қорғаушы кесу аймағын жабады. Пышақ жолында кедергі анықталса, апаттық тоқтату түймесі мен соқтығысудан қорғау сенсоры машинаны тоқтатады.

Өнеркәсіптік алюминий профильдері үшін CNC дөңгелек арасы Стандартты керек-жарақтар

1. CNC серво беруді басқару жүйесі + 10 дюймдік көп тілді сенсорлық экран
2. Алюминийге арналған импорттық вольфрам карбидті дөңгелек ара дискісі
3. Газ-сұйық демпферлік кескіш ара басы жинағы
4. Жұмсақ сызаттарға қарсы жақтары бар қос пневматикалық автоматты қысқыш құрылғы
5. Автоматты салқындату майлау айналымы жүйесі
6. Толық жабық қауіпсіздік пышақтарының қорғаныс қақпағы
7. Алюминий чипті шаң жинау құбыры
8. Төтенше тоқтату түймесі, соқтығысудан қорғау сенсоры
9. Толық ағылшын тіліндегі пайдалану және техникалық қызмет көрсету нұсқаулығы, қосалқы бөлшектердің құралдар жинағы

Өнеркәсіптік алюминий профильдеріне арналған CNC дөңгелек арасы Қосымша жаңарту модульдері

1. Нөлдік кесу құрылымы (қалдық құйрық ≤5мм, материалды пайдалану жоғары)
2. Ұзындығы 6 м профильдерге арналған автоматты тиеу және түсіру роликті конвейер желісі
3. CNC ерікті бұрышты кесу модулі (22,5°--157,5°)
4. Үлкен сыйымдылығы бар чиптерді сақтауға арналған шаң жинағыш
5. IoT қашықтағы онлайн диагностикасы және деректер статистикасы модулі
6. Бума көп бөлікті синхронды қысқыш арматура
7. 12000 мм-ге дейін арнайы ұзартылған азықтандыру жүрісі

Қолдану аясы

TheӨнеркәсіптік алюминий профильдеріне арналған CNC дөңгелек арасыалюминий экструзиялары әрі қарай өңдеу немесе құрастыру алдында ұзындыққа кесілетін өндірістік орталарда қолданылады. Әдеттегі мақсаттарға терезелер мен есіктерге арналған жақтау профильдерін кесу, перде қабырғалары мен фрамугаларды, өнеркәсіптік алюминий құрылымдық элементтерді, күн панелін орнату рельстерін және сәулеттік сәндік профильдерді қамтиды. Ара қатты және қуыс алюминий секцияларын, термиялық үзіліс профильдерін, сондай-ақ жеңіл мыс немесе ПВХ экструзияларын көлденең қимасы шегінде өңдей алады. Қосымша ерікті бұрыштық модулімен ол сонымен қатар габельді жақтауларға, трапеция тәрізді терезелерге және көп жақты архитектуралық жинақтарға арналған бұрыштық кесулерді шығарады.
