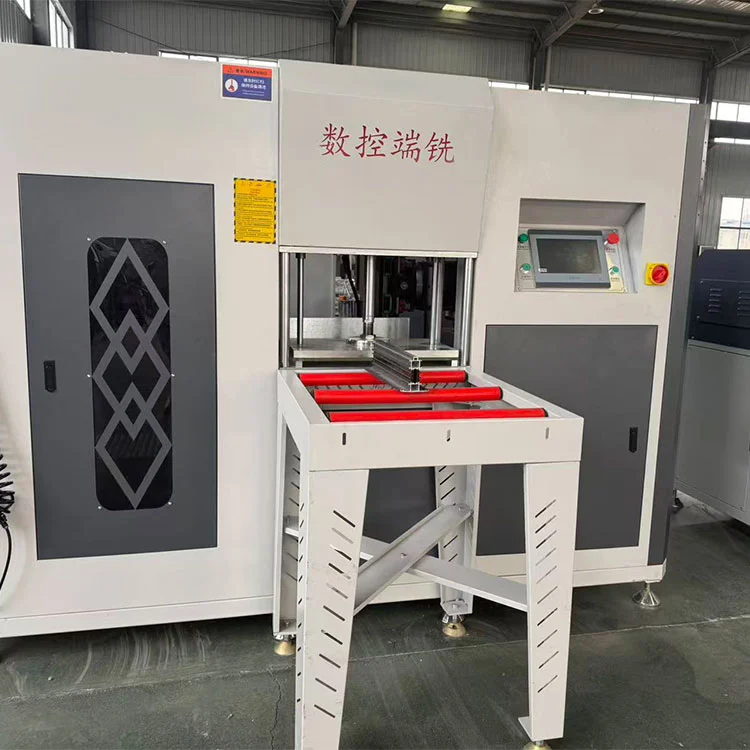

Арнайы пішімдегі алюминий мульонына арналған көп бұрышты 3+2 фрезер
Көп бұрышты 3+2 осьті CNC шеткі фрезер күрделі, стандартты емес алюминий ілмектерге, фрамугаларға және рамалық профильдерге, әсіресе термиялық үзілістерге, жүйелік терезеге және перде қабырғасының алюминий бөліктеріне арналған. 3 сызықты серво осьтерді (X/Y/Z) + 2 айналмалы осьті (шпиндельді еңкейту + айналдыру) біріктіре отырып, арнайы пішінді алюминий мульонына арналған көп бұрышты 3+2 шеткі фрезер шынайы көп бұрышты (45° пен +45°), стандартты 3+1 станоктар өңдей алмайтын арнайы пішіндер үшін бір реттік фрезаны береді. Lebulang Lebulang бренді - Қытайдағы бір қытайлық машина өндірушісі. Қос кесілген 4+2 осьті фрезер термиялық үзіліс алюминий өндіру желісі
Бұл арнайы пішінді алюминий мульонына арналған көп бұрышты 3+2 шеткі фрезерді терезе мен есікті өңдеу жабдықтарында 30 жылға жуық зауыттық тәжірибесі бар қытайлық өндіруші Lebulang Machine жасаған. Ол термиялық үзіліс жүйелерінде, жүйелік терезелерде және перде қабырғаларының қасбеттерінде кездесетін тұрақты емес, қисық және көп бұрышты алюминий ілмектері мен фрамугалары үшін арнайы әзірленген. Машина үш сервожетекті сызықты осьті екі айналмалы осьпен біріктіреді, бұл шпиндельді ±45° еңкейтуге және 0° пен 90° аралығында бұруға мүмкіндік береді. Бұрыштық ұштарды, ойықтарды, кертіктерді және ойықтарды бір қысқышта аяқтауға болады, бұл қолмен қайта бекітуді болдырмайды және ауыстыру уақытын азайтады.

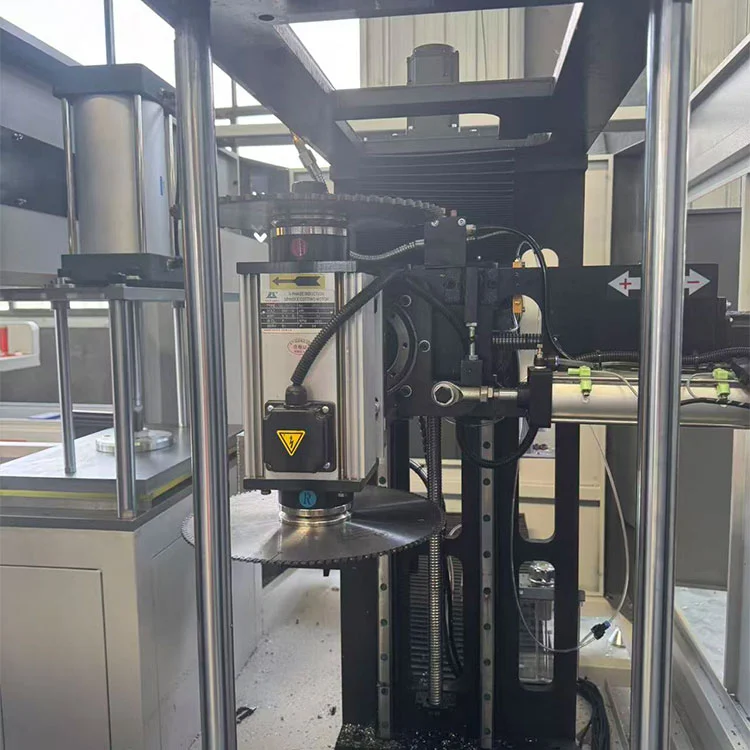

2800 айн/мин жылдамдықпен жұмыс істейтін 4 кВт жоғары моменттік шпиндель φ250-ден φ300 мм-ге дейінгі алмас кескіштерді қабылдайды. Шойын жақтауы және сызықты бағыттаушы жүйе сериялық жұмыс кезінде қайталану мүмкіндігін ±0,02 мм шегінде сақтайды. Жұмыс үстелі бір циклде төрт-алты профильді орналастырады, ал CNC контроллері әртүрлі арнайы пішінді профильдер арасында жылдам ауысуға мүмкіндік беретін 100-ден астам алдын ала орнатылған бағдарламаларды сақтайды. Операция визуалды бағдарламалауы бар 10 дюймдік пайдаланушыға ыңғайлы сенсорлық экран арқылы жұмыс істейді, бұл жаттығу талаптарын минималды түрде сақтайды. Толығымен жабық қауіпсіздік қорғанысы, автоматты майлау жүйесі және резеңкеден қорғалған пневматикалық қапсырмалар қауіпсіз, аз техникалық қызмет көрсетуді қажет ететін күнделікті жұмысты қамтамасыз етеді.
CE және ISO сертификаттары бар. OEM және теңшелген конфигурацияларға қолдау көрсетіледі. Өндіруші оңай жөндеуге баса назар аудара отырып, бұл машинаны зауыттық негізде жеткізеді және қосымша ақысыз қашықтан орнату нұсқауларын береді.
Арнайы пішімдегі алюминий мульонына арналған көп бұрышты 3+2 фрезер

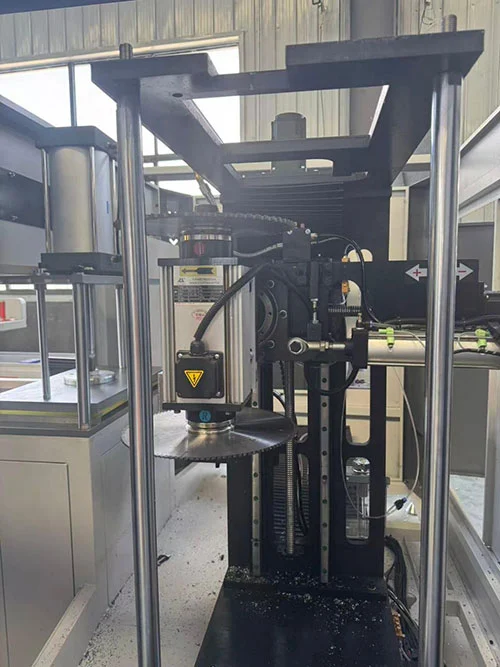

- • 3+2 осьті көпбұрышты CNC жүйесіНақты орналастыру үшін 3 сервосызықты ось;2 айналмалы осьқосу±45° шпиндельді еңкейту + 0°/90° айналдыру. Процессбұрыштық ұштары, ойықтар, кертіктер және ойықтарбір өтуде ---қолмен қайта қысу жоқ.
- • Арнайы пішінді алюминий оңтайландырылғанарналғандұрыс емес, қисық және көп бұрышты мульондар(жылу үзіліс, жүйелік терезелер, перде қабырғалары). Арнайы кескіш құралдардың қажеттілігін жояды; орнату уақытын 60%-ға қысқартады.

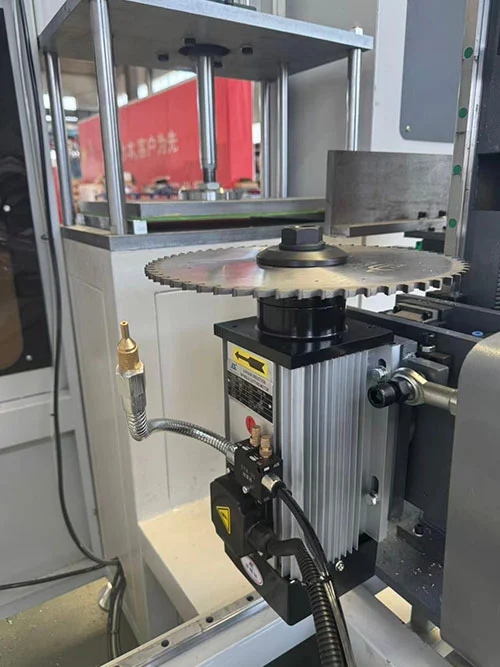

- • Жоғары дәлдікті және ауыр жүкті құрастыруАлмаз кескіштері бар 4 кВт жоғары айналу моменті шпиндель (2800 айн/мин);шойын жақтау + сызықтық бағыттауыштарқамтамасыз ету±0,02 мм дәлдіктіпті сериялық өндірісте.

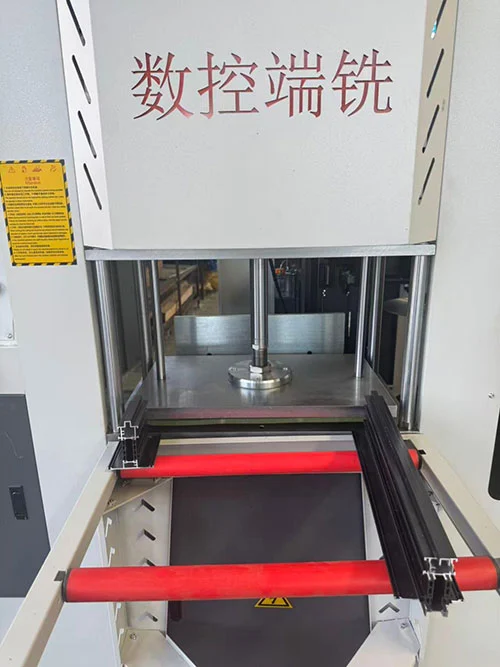

- • Пакеттік өңдеу және тиімділікКең жұмыс үстелі ұстағыштары4--6 профильцикл бойынша;толық сервобақылау + алдын ала орнатылған бағдарламаны сақтау (100+)әртүрлі арнайы пішіндер арасында жылдам ауысуға мүмкіндік береді.

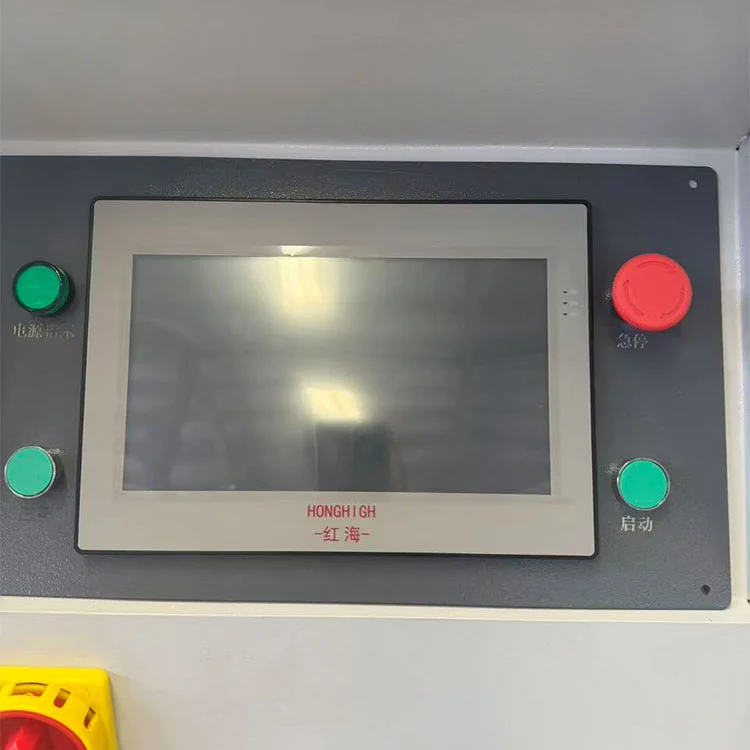

- • Пайдаланушыға ыңғайлы жұмыс10 дюймдік сенсорлық экран CNC (Delta/ESTUN); ағылшын/қытай интерфейсі;қарапайым G-код немесе визуалды бағдарламалау--- минималды дайындық қажет.

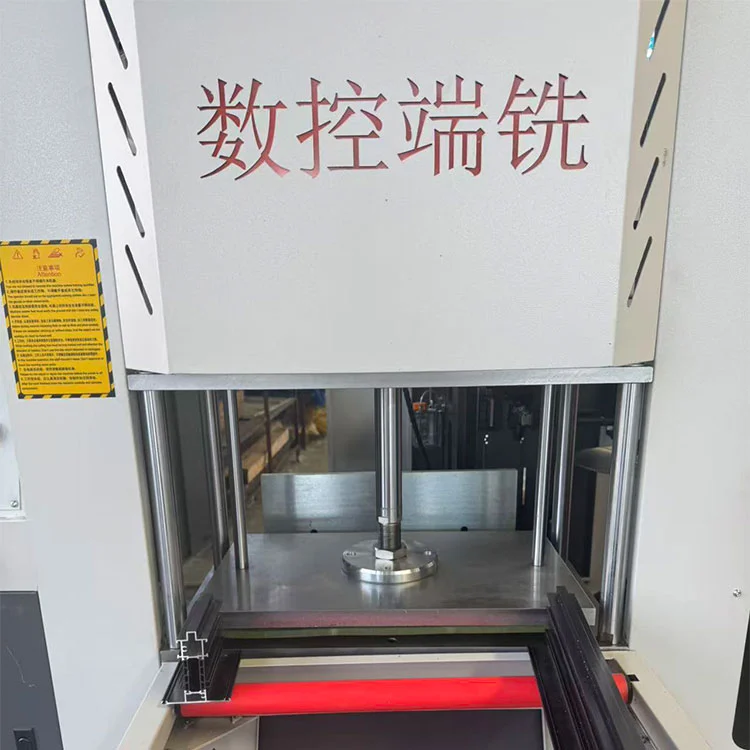

- • Қауіпсіз және төмен техникалық қызмет көрсетуТолығымен қоршалған қорғаныш; автоматты майлау; резеңке қорғанысы бар пневматикалық қапсырмалар профиль деформациясын болдырмайды.
Қолданбалар
- Арнайы пішінді термиялық үзіліс алюминий ілмектері/трансомастар
- Жүйелік терезе мен есікбұрышты жақтау/шама профильдері
- Алюминий қоршаукүрделі ұшты фрезерлеу және кесу
- Жоғары сапалы қасбет профильдері баркөп бұрышты қосылыстар
Техникалық сипаттамалар
- Қуат көзі: 380В/50Гц/3Ph (теңшеуге болады)
- Жалпы қуат: 5,5 кВт (4 кВт шпиндель + сервожетектер)
- Шпиндельдің айналу жылдамдығы: 2800 айн/мин
- Фрезердің диаметрі: φ250--φ300мм (алмас)
- Жұмыс ауасының қысымы: 0,5--0,8МПа
- Максималды фрезер тереңдігі: 100мм (0°), 70мм (45°)
- Максималды профиль өлшемі: W≤150mm × H≤200mm
- Машинаның өлшемі: 2100×1100×1600мм
- Салмағы: ≈650кг
- Сертификаттау: CE/ISO
- Өндіріс және сату
Неліктен бұл 3+2 көп бұрышты ұшты тігуді таңдау керек?
- 3+1 машиналарынан тыс әмбебаптық: Тұтқаларерекше бұрыштар мен күрделі пішіндербасқалар алмайды.
- Қытайдан тікелей зауыт: бәсекеге қабілетті баға,2 жылдық кепілдік, жылдам жеткізу.
- Толық техникалық қолдау: Онлайн оқыту, бейне нұсқаулықтар, қосалқы бөлшектермен қамтамасыз ету.
Көпбұрышты 3+2 фрезер -- Арнайы пішінді алюминийді өңдеуге арналған түпкілікті шешім.
