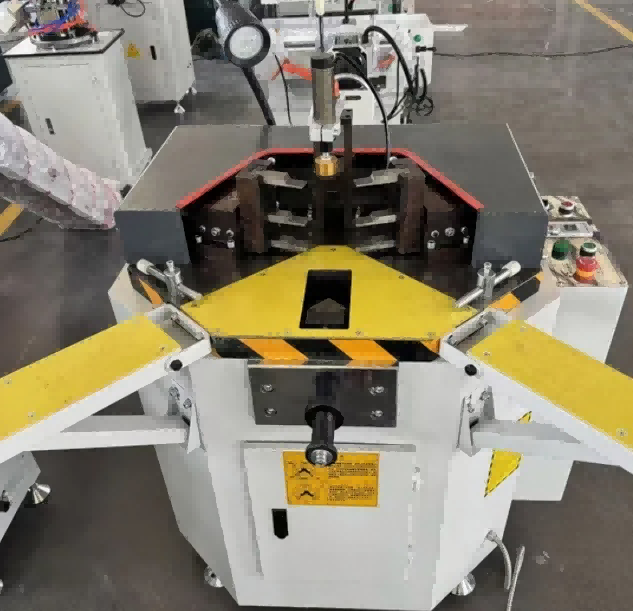

Беріктігі жоғары 140 мм алюминий бұрышын біріктіретін машина

• Реттелетін біріктіру параметрлері:Біріктірілген қысымды, құралдың жүрісін және жұмыс орнын профильдің көлденең қимасына сәйкес орнатуға болады. Бұл мүмкіндік береді140 мм алюминий профильді бұрышты біріктіру машинасыкең ауыстырусыз ені 140 мм диапазонында әртүрлі алюминий және термиялық үзіліс профильдерімен жұмыс істеу.
• Дәнекерленген болат жақтау:Негізгі құрылым қалыңдатылған болат пластинадан жасалған және бір блокқа дәнекерленген. Бұл конструкция біріктіру циклі кезінде пайда болатын діріл мен реакция күштеріне қарсы тұрады, сондықтан машина ұзартылған жұмыс кезінде және 24 сағаттық жұмыс кезінде теңестіруді сақтайды.

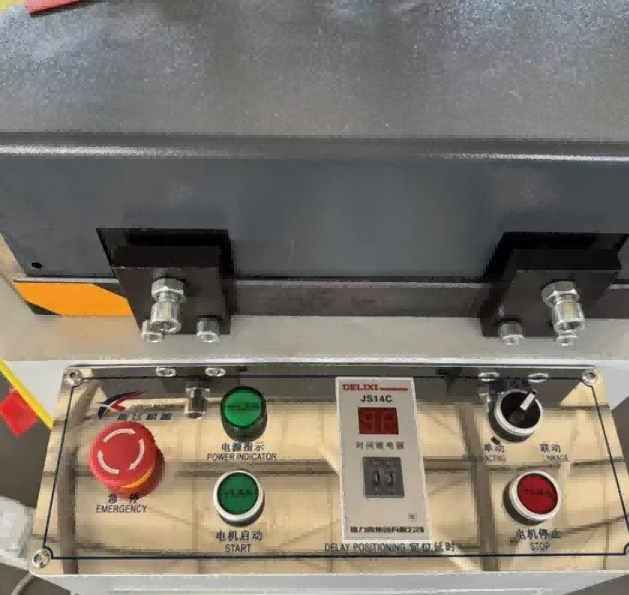

• Оператордың қауіпсіздігі және басқару құралдары:Қате жұмыс істеуге қарсы блокировкасы бар қорғау жүйесі оператордың қолдары жұмыс аймағында болған кезде біріктіру циклінің басталуына жол бермейді. Пневматикалық қысу және біріктіру реті бағдарламалауды қажет етпейтін түймелер арқылы басқарылады. Көптеген жаңа операторлар қысқа демонстрациядан кейін жүктеу және циклды іске қосу тәртібін үйрене алады.



Негізгі мүмкіндіктер

140 мм үлкен сыйымдылық – стандартты 120 мм машиналарға қарағанда кеңірек және қалыңырақ алюминий профильдерін өңдейді.

Жоғары қысу күші (48 кН) – Гидравликалық қуат саңылаусыз тығыз, тұрақты бұрыштық қосылыстарды қамтамасыз етеді.

Дәл позициялау жүйесі – шыңдалған орналасу блоктары 90° тамаша бұрыштар үшін ±0,1 мм қайталануға кепілдік береді.

Ауыр жұмыс істейтін жақтау – кернеуді жеңілдететін дәнекерленген болат құрылымы ауытқуды азайтады және машинаның қызмет ету мерзімін ұзартады.

Пневматикалық қысқыш – Қауіпсіз, жылдам әрекет ететін қысқыштар қысу кезінде профильдерді мықтап ұстайды.

Реттелетін қысу тереңдігі - әртүрлі профиль геометрияларына және бұрыштық кілттердің конструкцияларына оңай бейімделеді.

Пайдаланушыға ыңғайлы HMI – интуитивті түйме немесе PLC интерфейсі жаттығу уақытын және оператордың шаршауын азайтады.

CE қауіпсіздік сәйкестігі – Толық қорғау, қос қолмен жұмыс және қауіпсіздік блоктары операторларды қорғайды.

:Ол қалай жұмыс істейді

Профильді және бұрыштық кілтті жүктеңіз - профильді және бұрыштық кілтті қатайтылған орналастыру блогына салыңыз.

Пневматикалық қысқыш – жылдам әрекет ететін қысқыштар профильді орнына мықтап бекітеді.

Гидравликалық қысу – жоғары қысымды қысу басы бұрышты 48 кН күшпен бекітеді.

Дәлдікпен қалыптау – Профиль бұрыштары бос орындарсыз мінсіз 90° бұрышта қалыптасады.

Автоматты босату – Қысқыштар босатылады және дайын профиль алып тастауға дайын.

.

Қолданбалар

Алюминий өндірісінде кеңінен қолданылады:

Алюминий терезе және есік профильдері

Қабырғалық және қасбеттік жүйелер

Күн бөлмесі және консерватория профильдері

Өнеркәсіптік алюминий жақтаулары

Жиһаздың алюминий профильдері

Дисплей және витрина жақтаулары

Жиі қойылатын сұрақтар

Бұл машина қандай профильдерді қыса алады?

A: Ол 140 × 140 мм дейінгі алюминий терезе, есік және перде қабырғасының профильдеріне арналған. Үлкен профильдер үшін пайдаланушы үлгілері қол жетімді.

2-сұрақ: Қысу күші реттеледі ме?

A: Иә. Гидравликалық жүйе әртүрлі профиль қалыңдығы мен бұрыштық кілт түрлеріне сәйкес келетін қысу күшін реттеуге мүмкіндік береді.

3-сұрақ: Ол 90°-тан басқа бұрыштарды қолдай ма?

A: Стандартты үлгілер 90°-та бекітілген. Бұрыштары реттелетін (мысалы, 45°) тапсырыс бойынша үлгілер сұраныс бойынша қол жетімді.

4-сұрақ: Әдеттегі қысу дәлдігі қандай?

A: Орналасу дәлдігі ±0,1 мм, тұрақты, жоғары сапалы бұрыштық қосылыстарды қамтамасыз етеді.
