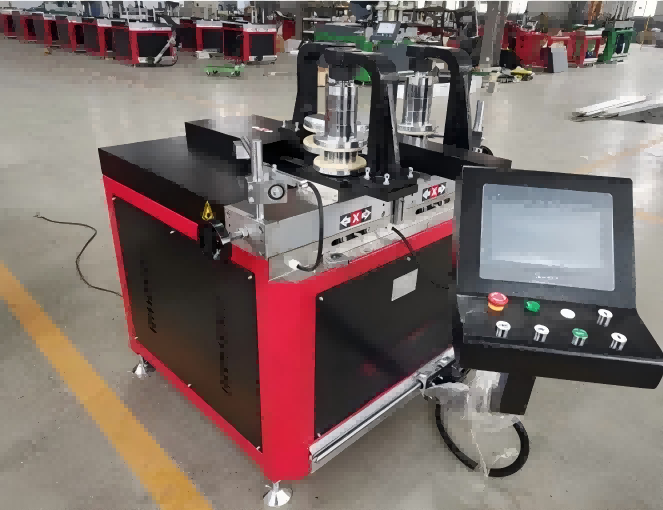

Жоғары дәлдіктегі CNC алюминий және ПВХ профилін иілу машинасы

Бұл CNC алюминий және ПВХ профилін иілу машинасы перде қабырғаларын, қасбеттерді, арка терезелерін және ПВХ терезе жақтауларын қоса, сәулет профилін жасауға арналған. Үш роликті синхрондалған иілу жүйесімен және серво басқарылатын басқарумен жабдықталған ол ±0,5 мм дәлдікпен тегіс, бұрмаланбайтын қисық сызықтарды береді. Алюминий экструзияларымен де, PVC/UPVC профильдерімен де үйлесімді, машина бір реттік орнатуда көп радиусты иілуді қолдайды, бұл өндіріс тиімділігін айтарлықтай арттырады, сонымен бірге материал қалдықтарын азайтады. CE сертификаты бар және толығымен теңшеуге болады, бұл заманауи сәулеттік иілу қолданбалары үшін тамаша шешім.

• Көп материалды үйлесімділік:TheCNC алюминий ПВХ профилін иілу машинасыалюминий, ПВХ, UPVC, термиялық үзіліс, тот баспайтын болат және мыс профильдерін майыстырады. Құрал-саймандар жиынтықтарын станоктың сыйымдылығы шегінде әртүрлі материал маркалары мен көлденең қималарына сәйкес өзгертуге болады.
• 3 осьті CNC орналастыру:X, Y және Z осьтеріндегі сервомоторлар 10 дюймдік сенсорлық экраны бар CNC контроллері арқылы басқарылады. Орналасу дәлдігі ±0,02 мм. Операторлар көп радиусты пішіндерді, доғаларды және құрама қисықтарды тікелей интерфейсте бағдарламалайды немесе деректерді USB арқылы импорттайды.
• Гидравликалық тарту опциялары:Үш гидравликалық станция конфигурациясы ұсынылады - 20 тонналық, 25 тонналық және 40 тонналық - профиль материалы, қабырға қалыңдығы және қажетті иілу радиусы негізінде таңдалады. Гидравликалық сорғы стандартты өнеркәсіптік қондырғылармен салыстырғанда аз шумен жұмыс істейді.
• Иілу пішінінің диапазоны:Құрылғы C-пішіні, U-пішіні, S-пішіні, толық шеңбер, эллипс, көп радиусты комбинациялар және реттелетін доғаларды шығарады. Қалыптаушы белдіктер мен роликті қалыптарды оңтайлы иілу сапасы үшін профиль қимасына сәйкес келтіруге болады.

Ол қалай жұмыс істейді

Профиль жүктелуде

Алюминий немесе ПВХ профильдері иілу процесінде сырғып кетуді немесе бұралуды болдырмау үшін беру бағыттағышына орналастырылады және мықтап бекітіледі.

2. 3-роликті синхрондалған иілу

Құрылғы үш дәлдік роликті пайдаланады:

Жоғарғы ролик – профильді алға қарай жылжытады

Екі бүйірлік ролик – біркелкі қысым жасау үшін CNC басқарылатын траекториялар бойымен қозғалады

Бұл синхрондалған қозғалыс бетінің зақымдануын немесе деформациясынсыз дәйекті доғаның қалыптасуын қамтамасыз етеді.

3. Сервомен басқарылатын дәлдік

Сервомоторлар нақты уақыт режимінде роликтің орналасуын басқарады, дәл кері байланыс пен қайталанатын иілу өнімділігін қамтамасыз етеді. CNC жүйесі материалдың кері серпінін автоматты түрде өтейді.

4. Көп радиусты бағдарламалау

Операторлар CAD сызбаларынан тікелей бірнеше иілу радиустарын, доға сегменттерін және толық шеңберлерді бағдарламалай алады. Құрылғы күрделі қисықтарды қолмен араласусыз орындайды.

5. Үздіксіз өндіріс

Бағдарлама орнатылғаннан кейін машина иілу циклін жоғары консистенциямен қайталайды, бұл оны жаппай өндіріске де, тапсырыс бойынша архитектуралық жобаларға да қолайлы етеді.

Процесс ағыны:

Профильді жүктеу → CNC бағдарламасының кірісі → 3 роликті синхрондау → Сервоорнизациялау → Көп радиусты иілу → Аяқталған қисық профиль

Негізгі компоненттер

CNC контроллері:Иілу бұрыштарын, радиустарды және көп радиусты тізбектерді бағдарламалауға арналған пайдаланушы интерфейсі бар 10 дюймдік сенсорлық экран. USB порты бағдарламаны импорттауды және экспорттауды қолдайды. Контроллер ось қозғалысын, гидравликалық қысымды және цикл уақытын басқарады.

Гидростанция:20 тонналық, 25 тонналық және 40 тонналық конфигурацияларда қол жетімді. Тұрақты қысым шығару және тыныш жұмыс үшін таңдалған импорттық май сорғысын пайдаланады. Гидравликалық схемаға қысымды төмендететін клапан мен сүзгі кіреді.

Роликті қалыптар:Қосымша PU жабыны бар шыңдалған болаттан жасалған. Қаптама қапталған, анодталған немесе боялған профиль беттерінде сызаттар немесе белгілерді болдырмауға көмектеседі. Қалып жинақтары әртүрлі профиль қималары үшін ауыстырылады.

Берілу:Тайвань HIWIN сызықты бағыттаушы рельстер қозғалатын осьтерді тасымалдайды. Дәл редукторлар мен сервоқозғалтқыштар X, Y және Z қозғалыстары үшін орналасу дәлдігін қамтамасыз етеді.

Қолданбалар

• Перде қабырғасының профилін иілу

  Архитектуралық қасбеттің қисық рамалары

  Арка терезелері мен есік профильдері

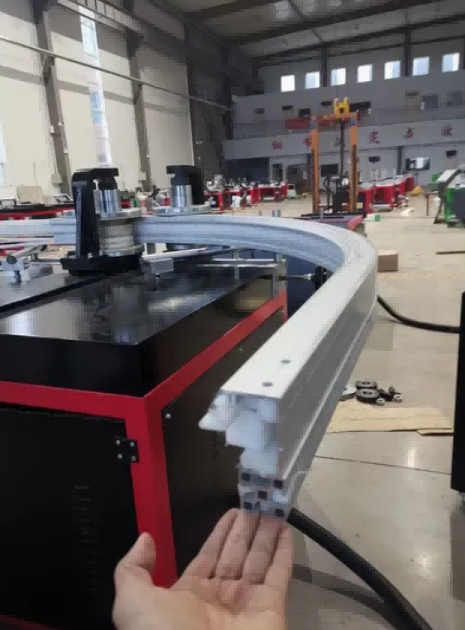

  ПВХ терезе мен есік жақтауын майыстыру

  Алюминий қаптамасы және иілу

  Сәндік интерьер профильдері




Өндіруші және кепілдік

Shandong Lebulang Precision Machinery Co., Ltd. Лебуланг машинасы ретінде жұмыс істейді, 1996 жылдан бері Қытайдағы Цзинань зауытында алюминий және ПВХ өңдеу жабдықтарын шығарады.CNC алюминий ПВХ профилін иілу машинасыCE және ISO сертификаттарымен тікелей зауытта жеткізіледі. Бір жылдық кепілдік негізгі құрылымды қамтиды. Қашықтан техникалық қолдау, орнату бейнелері және ағылшын тіліндегі нұсқаулық қосымша ақысыз беріледі. Жұмыс орнында орнату және оқытуды бөлек ұйымдастыруға болады. Роликті қалыптар, қалыптаушы белдіктер және гидравликалық тығыздағыштар сияқты қосалқы бөлшектер жинақталады. Машинаның түсін, брендін және орауын OEM және ODM келісімдері бойынша теңшеуге болады.

Жиі қойылатын сұрақтар

1. Сіз зауытсыз ба немесе сауда компаниясысыз ба?

Біз Қытайдың Цзинань қаласында 1996 жылдан бері жұмыс істеп келе жатқан өз өндіріс орнымыз бар өндірушіміз.

2. Жабдықтың кепілдігі қанша уақытқа созылады?

Роликті қалыптар мен қалыптаушы белдіктер сияқты қалыпты тозу бөліктерін қоспағанда, негізгі құрылымда бір жыл.

3. Сатудан кейінгі қызмет көрсету қалай жүзеге асырылады?

Қашықтан бейне нұсқаулығы, онлайн техникалық қолдау және кепілдік мерзімі ішінде ақаулы бөлшектерді тегін ауыстыру қамтамасыз етіледі. Орнату, іске қосу және оқытуды орнында қосымша ақыға ұйымдастыруға болады.

4. Жеткізу мерзімі қанша?

Стандартты машиналар депозит төлемін алғаннан кейін 10-20 жұмыс күні ішінде жеткізіледі.

5. Тағы қандай машиналарды сатасыз?

Алюминий кесетін станоктар, алюминий бұрыштарын қысатын станоктар, ПВХ дәнекерлеу станоктары, CNC бұрғылау және фрезерлік станоктар, есіктер мен терезелерді өндірудің толық желілері.

6. Машина термиялық үзіліс профильдерін майыстыра ала ма?

Иә. Сәйкес қалыптау белдіктері мен роликті қалыптармен машина оқшаулағыш жолақтың тұтастығын сақтай отырып, термиялық үзіліс алюминий профильдерін майыстыра алады.
