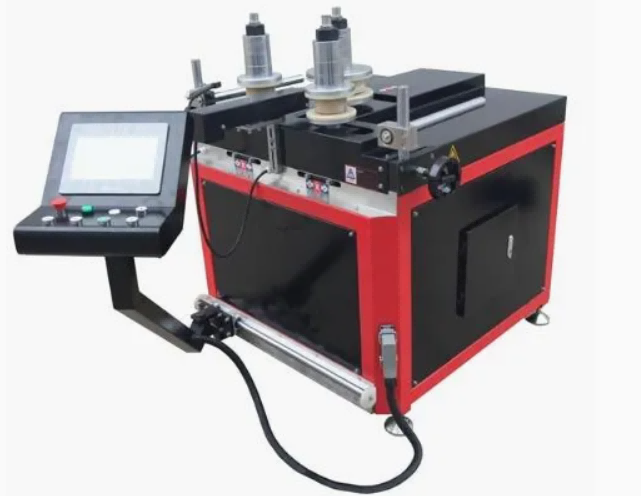

Алюминий мен ПВХ үшін ауыр жүкті CNC профилін иілу машинасы

Бұл CNC алюминий және ПВХ профилін иілу машинасы перде қабырғаларын, қасбеттерді, арка терезелерін және ПВХ терезе жақтауларын қоса, сәулет профилін жасауға арналған. Үш роликті синхрондалған иілу жүйесімен және серво басқарылатын басқарумен жабдықталған ол ±0,5 мм дәлдікпен тегіс, бұрмаланбайтын қисық сызықтарды береді. Алюминий экструзияларымен де, PVC/UPVC профильдерімен де үйлесімді, машина бір реттік орнатуда көп радиусты иілуді қолдайды, бұл өндіріс тиімділігін айтарлықтай арттырады, сонымен бірге материал қалдықтарын азайтады. CE сертификаты бар және толығымен теңшеуге болады, бұл заманауи сәулеттік иілу қолданбалары үшін тамаша шешім.

• Көп материалды үйлесімділік:TheCNC алюминий ПВХ профилін иілу машинасыалюминий, ПВХ, UPVC, термиялық үзіліс, тот баспайтын болат және мыс профильдерін майыстырады. Құрал-саймандар жиынтықтарын станоктың сыйымдылығы шегінде әртүрлі материал маркалары мен көлденең қималарына сәйкес өзгертуге болады.
• 3 осьті CNC орналастыру:X, Y және Z осьтеріндегі сервомоторлар 10 дюймдік сенсорлық экраны бар CNC контроллері арқылы басқарылады. Орналасу дәлдігі ±0,02 мм. Операторлар көп радиусты пішіндерді, доғаларды және құрама қисықтарды тікелей интерфейсте бағдарламалайды немесе деректерді USB арқылы импорттайды.
• Гидравликалық тарту опциялары:Үш гидравликалық станция конфигурациясы ұсынылады - 20 тонналық, 25 тонналық және 40 тонналық - профиль материалы, қабырға қалыңдығы және қажетті иілу радиусы негізінде таңдалады. Гидравликалық сорғы стандартты өнеркәсіптік қондырғылармен салыстырғанда аз шумен жұмыс істейді.
• Иілу пішінінің диапазоны:Құрылғы C-пішіні, U-пішіні, S-пішіні, толық шеңбер, эллипс, көп радиусты комбинациялар және реттелетін доғаларды шығарады. Қалыптаушы белдіктер мен роликті қалыптарды оңтайлы иілу сапасы үшін профиль қимасына сәйкес келтіруге болады.

Ол қалай жұмыс істейді

Профиль жүктелуде

Алюминий немесе ПВХ профильдері иілу процесінде сырғып кетуді немесе бұралуды болдырмау үшін беру бағыттағышына орналастырылады және мықтап бекітіледі.

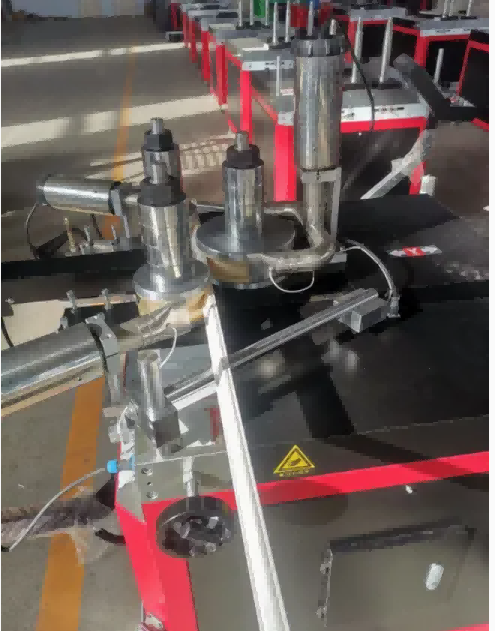

2. 3-роликті синхрондалған иілу

Құрылғы үш дәлдік роликті пайдаланады:

Жоғарғы ролик – профильді алға қарай жылжытады

Екі бүйірлік ролик – біркелкі қысым жасау үшін CNC басқарылатын траекториялар бойымен қозғалады

Бұл синхрондалған қозғалыс бетінің зақымдануын немесе деформациясынсыз дәйекті доғаның қалыптасуын қамтамасыз етеді.

3. Сервомен басқарылатын дәлдік

Сервомоторлар нақты уақыт режимінде роликтің орналасуын басқарады, дәл кері байланыс пен қайталанатын иілу өнімділігін қамтамасыз етеді. CNC жүйесі материалдың кері серпінін автоматты түрде өтейді.

4. Көп радиусты бағдарламалау

Операторлар CAD сызбаларынан тікелей бірнеше иілу радиустарын, доға сегменттерін және толық шеңберлерді бағдарламалай алады. Құрылғы күрделі қисықтарды қолмен араласусыз орындайды.

5. Үздіксіз өндіріс

Бағдарлама орнатылғаннан кейін машина иілу циклін жоғары консистенциямен қайталайды, бұл оны жаппай өндіріске де, тапсырыс бойынша архитектуралық жобаларға да қолайлы етеді.

Процесс ағыны:

Профильді жүктеу → CNC бағдарламасының кірісі → 3 роликті синхрондау → Сервоорнизациялау → Көп радиусты иілу → Аяқталған қисық профиль

Негізгі мүмкіндіктер

Тегіс, дәл қисықтар үшін 3 роликті синхрондалған иілу жүйесі

Нақты уақыттағы дәлдік пен қайталанымдылық үшін серво басқарылатын басқару

Бір орнатудағы көп радиусты иілу

Алюминий және PVC/UPVC профильдерімен үйлесімді

Күрделі қисық бағдарламалау үшін CAD Drawing Import

Автоматты серіппелі өтемақы

Пайдаланушыға ыңғайлы CNC интерфейсі

Дірілсіз жұмыс істеуге арналған ауыр жүкті жақтау

CE сертификатталған және теңшеуге болады

Қолданбалар

• Перде қабырғасының профилін иілу

  Архитектуралық қасбеттің қисық рамалары

  Арка терезелері мен есік профильдері

  ПВХ терезе мен есік жақтауын майыстыру

  Алюминий қаптамасы және иілу

  Сәндік интерьер профильдері




Өндіруші және кепілдік

Shandong Lebulang Precision Machinery Co., Ltd. Лебуланг машинасы ретінде жұмыс істейді, 1996 жылдан бері Қытайдағы Цзинань зауытында алюминий және ПВХ өңдеу жабдықтарын шығарады.CNC алюминий ПВХ профилін иілу машинасыCE және ISO сертификаттарымен тікелей зауытта жеткізіледі. Бір жылдық кепілдік негізгі құрылымды қамтиды. Қашықтан техникалық қолдау, орнату бейнелері және ағылшын тіліндегі нұсқаулық қосымша ақысыз беріледі. Жұмыс орнында орнату және оқытуды бөлек ұйымдастыруға болады. Роликті қалыптар, қалыптаушы белдіктер және гидравликалық тығыздағыштар сияқты қосалқы бөлшектер жинақталады. Машинаның түсін, брендін және орауын OEM және ODM келісімдері бойынша теңшеуге болады.

Жиі қойылатын сұрақтар

Жиі қойылатын сұрақтар

1. Бұл машина қандай материалдарды майыстыра алады?

Ол терезелерде, есіктерде, перде қабырғаларында және қасбеттерде қолданылатын алюминий экструзиялары мен PVC/UPVC профильдеріне арналған.

2. Бір профильде бірнеше радиусты бүге ала ма?

Иә. CNC жүйесі бір бағдарламада көп радиусты және сегменттелген доғаны иілуді қолдайды.

3. Машина ауқымды өндіріске жарамды ма?

Мүлдем. Бағдарламаланған соң, құрылғы жоғары консистенциямен және оператордың минималды араласуымен иілу циклдерін қайталайды.

4. Ол CAD файлдарын импорттауды қолдай ма?

Иә. Күрделі қисықтар мен доға сегменттерін дәл орындау үшін CAD сызбаларынан тікелей импорттауға болады.

5. Машинаны теңшеуге болады ма?

Иә. Біз профиль өлшемі, иілу қабілеті және басқару жүйелері үшін OEM/ODM теңшеуін ұсынамыз.

Неліктен бұл машинаны таңдау керек

Дәлдік иілу – сәулет стандарттары үшін ±0,5 мм дәлдік

Тиімділік – бір қондырғыда көп радиусты иілу еңбек пен цикл уақытын қысқартады

Әмбебаптылық – Алюминий және ПВХ профильдеріне арналған бір машина

Сенімділік - Ауыр жүкті жақтау және серво-жетегі жүйесі ұзақ мерзімді тұрақтылықты қамтамасыз етеді

Жаһандық сәйкестік – халықаралық жобалар үшін CE сертификаты бар
