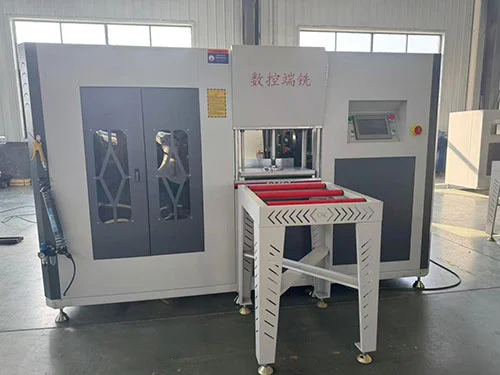

Қос кесілген 4+2 осьті фрезер термиялық үзіліс алюминий өндіру желісі

Бұл екі рет кесілген 4+2 білік ұшын фрезерлеуші ​​термикалық сынған алюминий профильді өндіру желісін Lebulang Machine компаниясы Қытайдың Цзинань қаласындағы зауытында шығарған. Кәсіпорын 1996 жылдан бері алюминий қорытпасынан жасалған есік-терезе жабдықтарын шығарады, ал өндірістік желі тікелей зауыттан сатылады. OEM/ODM конфигурациялары қабылданады. Бұл шеткі фрезер екі бағытта бос тұрып қайтару жүрісінсіз кесетін екі тәуелсіз шпиндельді пайдаланып, термиялық үзіліс профильдерін үлкен көлемде өндіруге арналған. 4+2 осьтік CNC жүйесі шпиндельдерді орналастырады және олардың бағдарын 0° пен 90° арасында автоматты түрде ауыстырады. Шойын негізі, сызықтық бағыттаушы рельстер және шарикті бұрандалы жетектер орналасу дәлдігін ±0,02 мм шегінде сақтайды және алдын ала жүктелген бағдарламалары бар 7 дюймдік сенсорлық экран параметрлерді басқарады.

Қос кесілген 4+2 осьті фрезер термиялық үзіліс алюминий өндіру желісі

• Қос кесу жүйесі:Екі тәуелсіз шпиндель, біреуі алға және бір кері, профиль бойымен екі бағытта да кесуге мүмкіндік береді. Фрезерлік цикл тек бір бағытта кесетін бір шпиндельді станоктармен салыстырғанда циклдің жалпы уақытын қысқартатын бос жүрістің қайтарылуын қажет етпейді.
• 4+2 осьтік CNC басқару:Төрт серво ось сызықтық профильді беруді және орналастыруды басқарады; қосымша екі айналмалы ось шпиндельдерді 0° пен 90° аралығында автоматты түрде ауыстырады. Бұл орналасу аспапты қолмен өзгертусіз ұшты фрезерлеуге, шұңқырды кесуге және мульондарға, күшейтілген ілгектерге және жақтау профильдеріне ойықтар жасауға мүмкіндік береді.
• Термиялық үзіліс алюминийінің үйлесімділігі:Кескіштің геометриясы мен қысқыш құрылымы термиялық үзіліс профильдері үшін әзірленген, мұнда оқшаулағыш жолақ бұзылмаған күйде қалуы керек, ал фрезерленген беттер дайын терезе немесе есік жинағында жақсы жылу өнімділігі үшін тығыз біріктіруді қамтамасыз етуі керек.

Қос кесілген 4+2 осьті фрезер термиялық үзіліс алюминий өндіру желісі

• Дәлдік пен тұрақтылық:Станок негізі фрезерлеу кезінде ылғалды діріл массасын қамтамасыз ететін шойын болып табылады. Орналастыру осьтеріндегі сызықты бағыттаушы рельстер мен шарикті бұрандалы жетектер тұрақты жұмыс кезінде ±0,02 мм шегінде қайталану мүмкіндігін сақтайды. Резеңке бетті жақтары бар пневматикалық қапсырмалар профильді оның бетін белгілеместен сенімді түрде ұстайды.

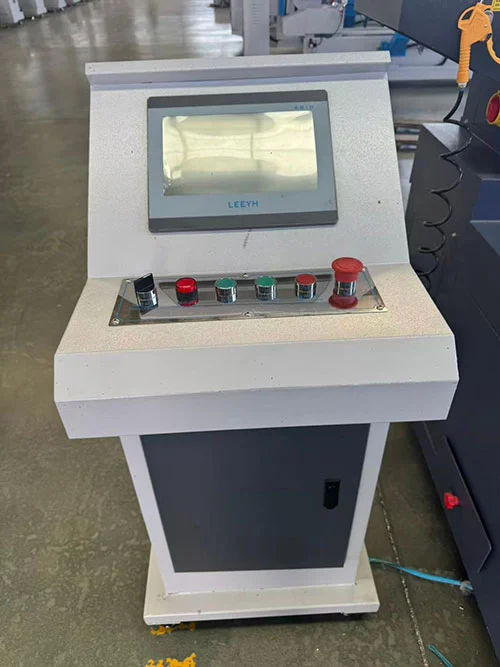

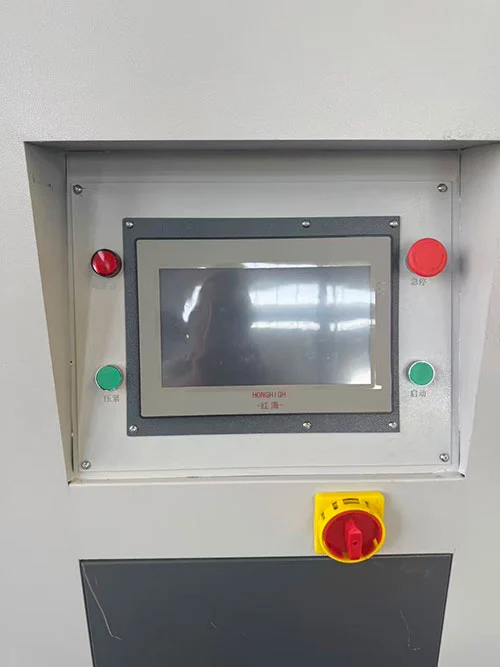

• Жұмыс және бағдарламалау:7 дюймдік сенсорлық экран интерфейсі (ESTUN немесе Schneider CNC жүйесі) жиі қолданылатын профиль бағдарламаларын сақтайды. Оператор алдын ала орнатуды қайтара алады немесе жаңа өлшемдерді тікелей енгізе алады. Қосымша QR кодын сканерлеу функциясы сәйкес өңдеу бағдарламасын автоматты түрде жүктеп, орнату уақытын және енгізу қателерінің ықтималдығын азайтады.

Қос кескіш 4+2 осьті фрезер термиялық үзіліс алюминий өндірісі желісінің қолданбалары

• Термиялық сындыратын алюминий есік пен терезе тіректерін фрезерлеу
• Рамка мен белдік профильді кертпелер мен ойықтарды өңдеу
• Перде қабырғасының алюминий профилінің шеткі бетін өңдеу
• Үлкен көлемді алюминий терезелерді өндіру желілері

Ол қалай жұмыс істейді

TheҚос кесілген 4+2 осьті фрезер термиялық үзіліс алюминий өндіру желісіпневматикалық қысқыштарға термиялық үзіліс алюминий профилін тиеу операторымен жұмыс істейді. 4+2 осьтік CNC басқару құралы шпиндельдерді сәйкес бұрышқа (0° немесе 90°) орналастырады және профиль ұштарын фрезерлеу үшін оларды сызықтық осьтер бойымен жылжытады. Бір шпиндель алға өтуде кеседі, ал екінші шпиндель қарама-қарсы бағытта айнала отырып, кері өтуде кесуді аяқтайды — немесе екеуі де бағдарламаға байланысты әртүрлі беттерді бір уақытта өңдей алады. Фрезерлеу тереңдігі, шұңқыр ұзындығы және ойық өлшемдері сенсорлық экран арқылы орнатылады. Қосарлы кесу әрекеті шпиндельдердің цикл бойына қосылғанын және қысқыштар босатылғаннан кейін профиль келесі өңдеу қадамына дайын екенін білдіреді.

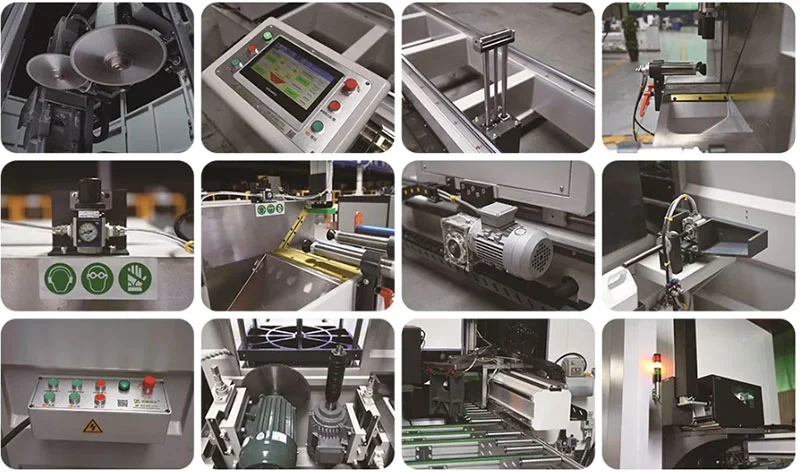

Негізгі компоненттер

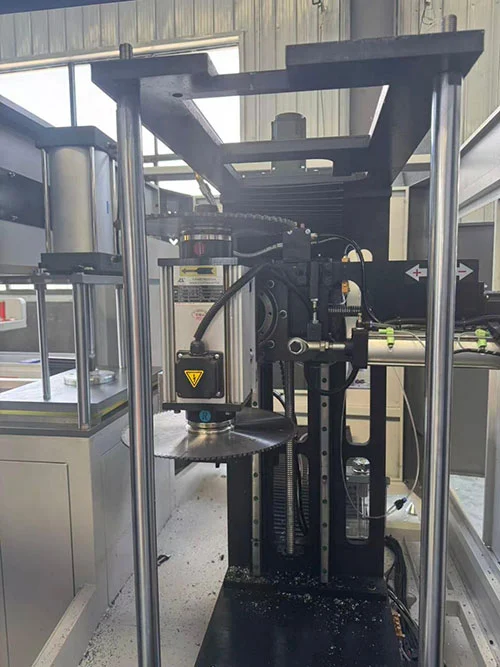

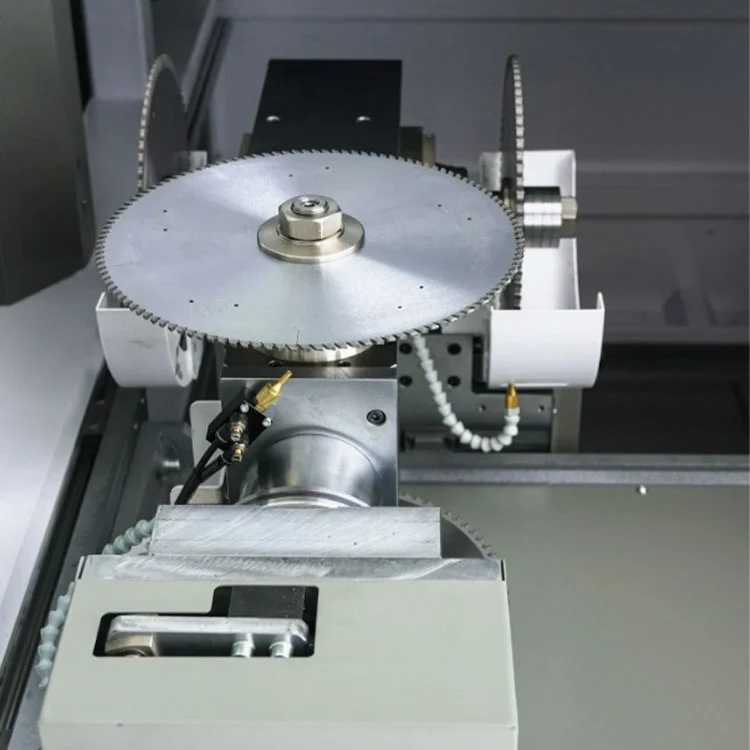

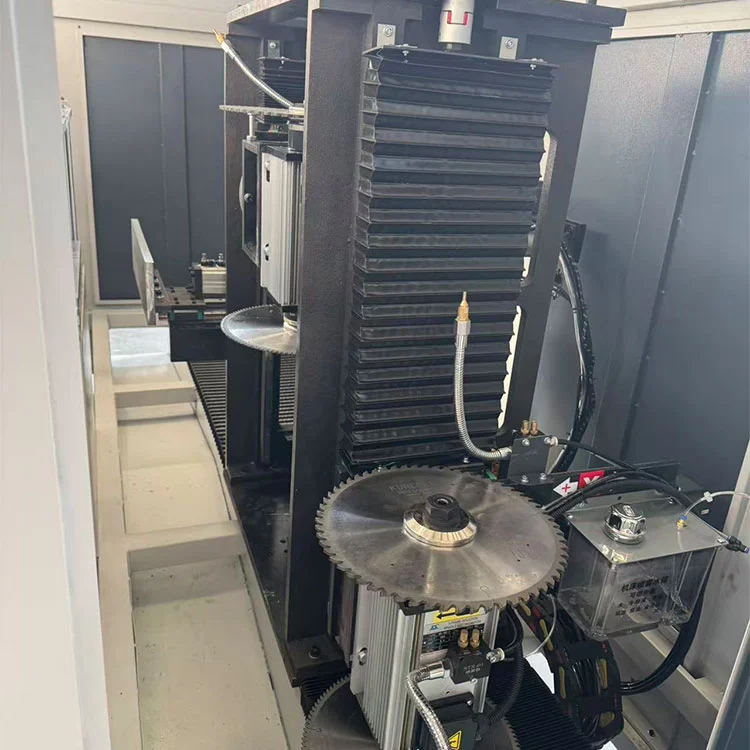

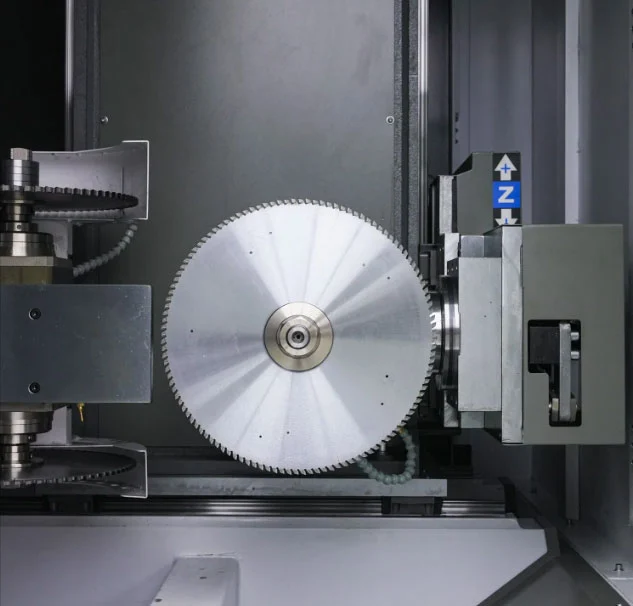

• Қос шпиндельдер (2×3кВт):Әрбір шпиндельді қозғалтқыш 2800 айн/мин жылдамдықпен 3 кВт береді және φ230 мм-ден φ350 мм-ге дейінгі фрезаларды қабылдайды. Бір шпиндель сағат тілімен айналу үшін, екіншісі сағат тіліне қарсы бұру үшін конфигурацияланған, бұл қайта орналастырмай екі жақты кесуге мүмкіндік береді.

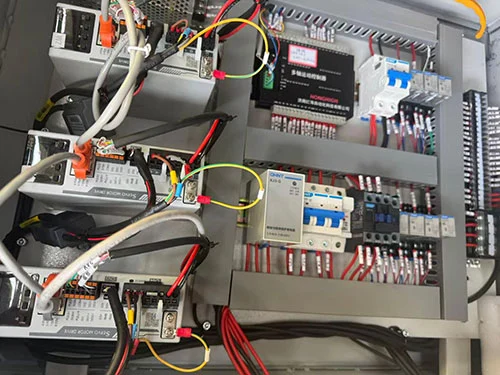

• 4+2 осьтік CNC жүйесі:CNC контроллері (ESTUN немесе Schneider) төрт сызықтық серво осьтерді (профильді беру және құралды орналастыру) және екі айналмалы осьті (шпиндель бұрышын ауыстыру) үйлестіреді. Бағдарламаларды USB, сенсорлық экран немесе қосымша QR код сканері арқылы жүктеуге болады.
• Шойын негізі және сызықтық бағыттағыштар:Ауыр шойын төсек тұрақты негізді қамтамасыз етеді. Сызықтық бағыттаушы рельстер мен дәл шарлы бұрандалар осьтің тегіс, дәл қозғалысын минималды кері соққымен қамтамасыз етеді.
• Резеңке қорғанысы бар пневматикалық қысқыш:Қысқыштар фрезерлеу кезінде профильді сенімді түрде ұстайды. Алюминий бетіндегі сызаттар мен деформацияның алдын алу үшін жанасу беттері резеңке төсемдермен жабдықталған.
• Шаңды шығару порты:Шаң сору жүйесіне қосылу нүктесі үздіксіз жұмыс кезінде жұмыс аймағын алюминий чиптерінен тазартуға көмектеседі.

Техникалық сипаттамалар

• Қуат көзі: 380В / 50Гц / 3Ph
• Жалпы қуат: 8,8 кВт (2 × 3 кВ шпиндельді қозғалтқыштар + сервожетектер)
• Шпиндельдің айналу жылдамдығы: 2800 айн/мин
• Фрезердің диаметрі: φ230--φ350 мм (теңшеуге болады)
• Жұмыс ауасының қысымы: 0,5--0,8 МПа
• Максималды фрезер тереңдігі: 80 мм
• Максималды профиль өлшемі: ені ≤120 мм, биіктігі ≤150 мм
• Машинаның өлшемі: 1700 × 800 × 1500 мм
• Салмағы: ≈ 450 кг

Зауыт және сатудан кейінгі

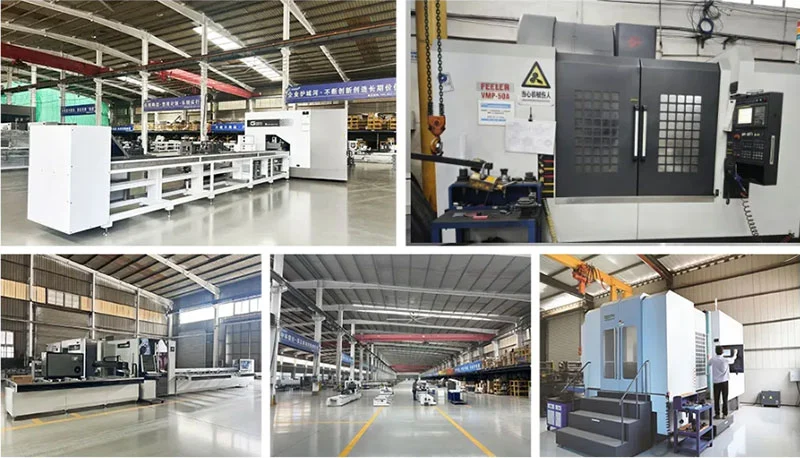

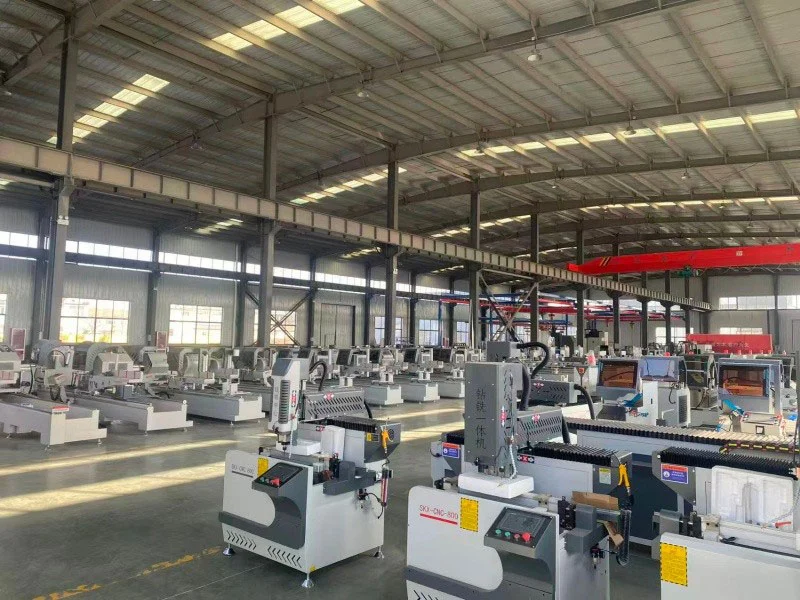

Lebulang Machine өзінің Цзинань өндіріс орнын 1996 жылдан бері басқарады, терезе, есік және профиль өңдеу машиналарын шығарады. TheҚос кесілген 4+2 осьті фрезер термиялық үзіліс алюминий өндіру желісіCE және ISO сертификаттарымен тікелей зауыттан жеткізіледі. Бір жылдық құрылымдық кепілдік стандартты болып табылады. Қашықтан орнату қадамдары, оқыту медиасы және онлайн қолдау ақысыз қамтылған. Шығын материалдары — кескіштер, иектер, тығыздағыштар — қоймада сақталады. Жұмыс орнында іске қосуды ұйымдастыруға болады.

Жиі қойылатын сұрақтар

С: Сіздің жабдық терезе/есік профильдерін де, алюминий перде қабырғасының профильдерін де өңдей ала ма?

A: Иә. Біздің зауыт есіктер, терезелер және перде қабырғаларын жасауға арналған интеллектуалды машиналар шығарады. Мысалы, G20/G50 жұмыс станциясы толық технологиялық өңдеуді орындайды, ал біздің LBL-брендті аралар профильдерді 45° пен 135° бұрыштарымен кеседі. Біз сіздің нақты өндірістік қажеттіліктеріңізге негізделген жабдықты ұсынамыз.

С: Операция күрделі ме? Маған көп білікті жұмысшылар керек пе?

Ж: Біз машиналарды ең аз дайындықпен жұмыс істейтін етіп жобалаймыз. CNC жүйесі алдын ала орнатылған бағдарламаларды сақтайды және интерфейс қарапайым мәзірлерді пайдаланады. Қосымша бағдарламалау білімі қажет емес. Біз сіздің қызметкерлеріңізге тез білікті болуға көмектесу үшін тегін оқу материалдарын, қашықтан нұсқауды және орнату бейнелерін ұсынамыз.

С: Өңдеу дәлдігі мен ұзақ мерзімді тұрақтылық туралы не деуге болады?

A: Біз шойын машинасының корпустарын, сызықтық бағыттаушы рельстерді және сервоқозғалтқыштары бар шарикті бұрандалы жетектерді қолданамыз. Негізгі компоненттер халықаралық деңгейде мойындалған жеткізушілерден алынады. Алмаз ұштары бар құралдар мен автоматты майлау жүйелері кесу сапасын сақтауға және бөлшектердің қызмет ету мерзімін ұзартуға көмектеседі, уақыт өте келе дәлдікті қолдайды.

С: Сіз қандай сатудан кейінгі қызмет көрсетесіз?

A: Біз тәулік бойы онлайн қолдау, бір жылдық кепілдік және өмір бойы техникалық қызмет көрсету қызметін ұсынамыз. Бейне қоңырау арқылы ақауларды қашықтан жою мүмкіндігі бар. Орынға бару қажет болса, біз оны қосымша ақыға ұйымдастыра аламыз. Қосалқы бөлшектер қоймада сақталады және тез жөнелтіледі.
