CNC төрт басты бұрышты бұрау машинасы

Негізгі мүмкіндіктер

• Төрт басты бір мезгілде қысу:TheCNC төрт басты бұрышты бұрау машинасыбір басу циклінде кадрдың барлық төрт бұрышын аяқтайды. Бұл бір басты немесе екі басты баламалармен салыстырғанда өңдеу уақытын қысқартады, мұнда жақтауды әр жұп бұрыш үшін қайта орналастыру және қайта қысу қажет.
• CNC сервосының орналасуы:Әрбір сығу басы шарикті бұранданы басқаратын сервомотор арқылы орналастырылған. Оператор сенсорлық экранда жақтау өлшемін таңдайды, ал бастар қажетті орындарға автоматты түрде жылжиды. Бір жүйе бірнеше кадрлық рецепттерді сақтайды. Қайталанатын орналасу дәлдігі ±0,1 мм-де көрсетілген, диагональ қателігі әдетте 1 мм шегінде және тігіс қатесі 0,15 мм-ден төмен дұрыс дайындалған профильдерде.
• Жақтау өлшемдерінің диапазоны:Машина биіктігі 550 × 550 мм-ден 1800 мм-ге дейін және ені 3000 мм-ге дейінгі рамаларды өңдейді, бұл тұрғын үй және коммерциялық өндірісте табылған алюминий терезе мен есік жақтауының өлшемдерінің көпшілігін қамтиды.
• Гидравликалық қысу жүйесі:Әрбір басты майдың номиналды қысымы 15 МПа және жалпы қысу күші 48 кН болатын гидравликалық цилиндр арқылы қозғалады. Гидравликалық контурда екі сатылы жоғары төмен қысым тізбегі пайдаланылады: жылдам жақындау инсульт цикл уақытын қысқартады, ал жүрістің соңында жоғары қысымды ұстау бұрыштың тығыз байланысын қамтамасыз етеді.
• Пневматикалық қозғалмалы қысқыштар:Қысқыш қондырғылар раманың жүктелуі үшін автоматты түрде алға жылжиды және түсіру үшін қысылғаннан кейін кері тартылады. Профильді орнында ұстау және басу кезінде деформация қаупін азайту үшін қысқыш күш екі бағытта қолданылады.

Техникалық сипаттамалар

Ол қалай жұмыс істейді

TheCNC төрт басты бұрышты бұрау машинасысенсорлық экранда кадр өлшемін енгізуден басталатын реттілікпен жұмыс істейді. Әрқайсысы серво жетекті шарикті бұрандалы осьтерге орнатылған төрт сығу бастары автоматты түрде бағдарламаланған орындарға жылжиды. Оператор кесілген және дайындалған алюминий профильдерін қысқыш құрылғыларға орналастырады. Пневматикалық қапсырмалар профильдерді орнында ұстап тұру үшін тік және көлденең бағытта қысым жасай отырып қосылады. Қысылғаннан кейін гидравликалық контур екі кезеңде іске қосылады: төмен қысымды жылдам ілгерілету сығымдау құралдарын профиль бұрыштарымен жанасатын жерге жылжытады, ал жоғары қысымды ұстау бұрыштық түйісуді аяқтау үшін толық 48 кН қысу күшін қолданады. Ұстау уақытынан кейін қысқыштар босатылады, қысу құралдары тартылады және дайын жақтауды алуға болады. Барлық төрт бұрыш бір циклде аяқталады, сондықтан жақтаудың орнын ауыстырудың қажеті жоқ.

Негізгі компоненттер

• Сервомоторлар және шарикті бұрандалар:Төрт бастың әрқайсысы дәл шарикті бұрандамен біріктірілген айнымалы ток сервомоторы арқылы дербес орналастырылған. Бұл реттеу ±0,1 мм қайталану мүмкіндігін қамтамасыз етеді және қолмен реттеусіз бастарды әртүрлі жақтау өлшемдері үшін қайта орналастыруға мүмкіндік береді.
• Гидравликалық қуат блогы:60 литрлік резервуар қысымды реттейтін клапандары бар коллектор арқылы төрт гидравликалық цилиндрге май береді. Жоғары төмен қысымды екі сатылы тізбекті электромагниттік клапандар арқылы PLC басқарады.

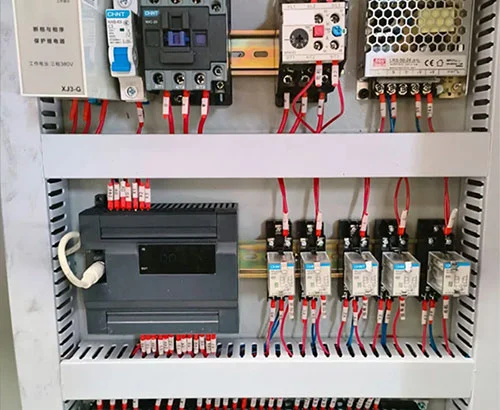

• Сенсорлық экран және PLC:Өнеркәсіптік сенсорлық экран кадр өлшемі параметрлерін, сақталған бағдарламаларды, өндіріс есептегіштерін және дабыл хабарларын көрсетеді. Жиі шығарылатын жақтау өлшемдері үшін параметр рецептерін сақтауға және қайта шақыруға болады.

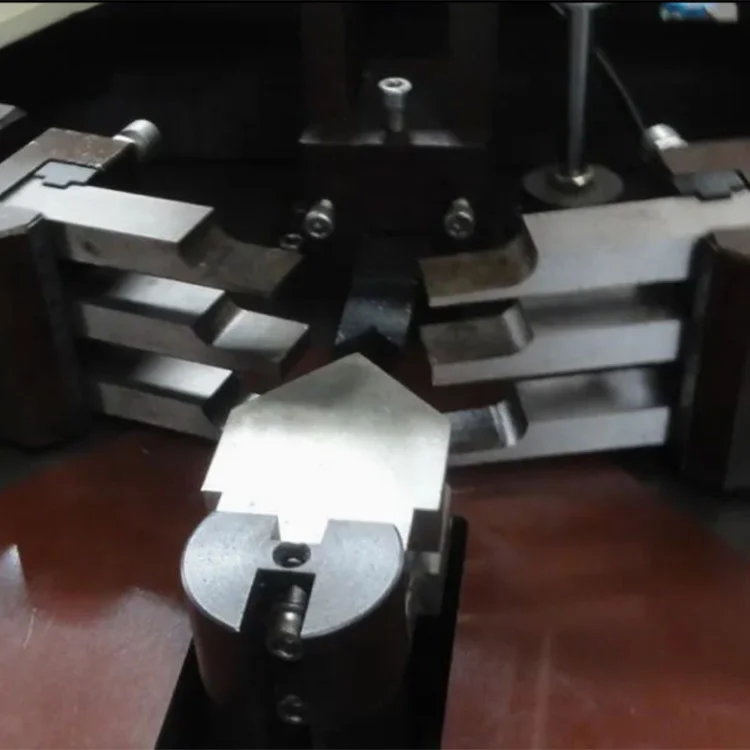

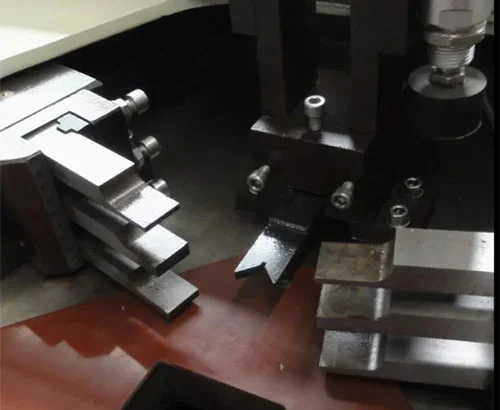

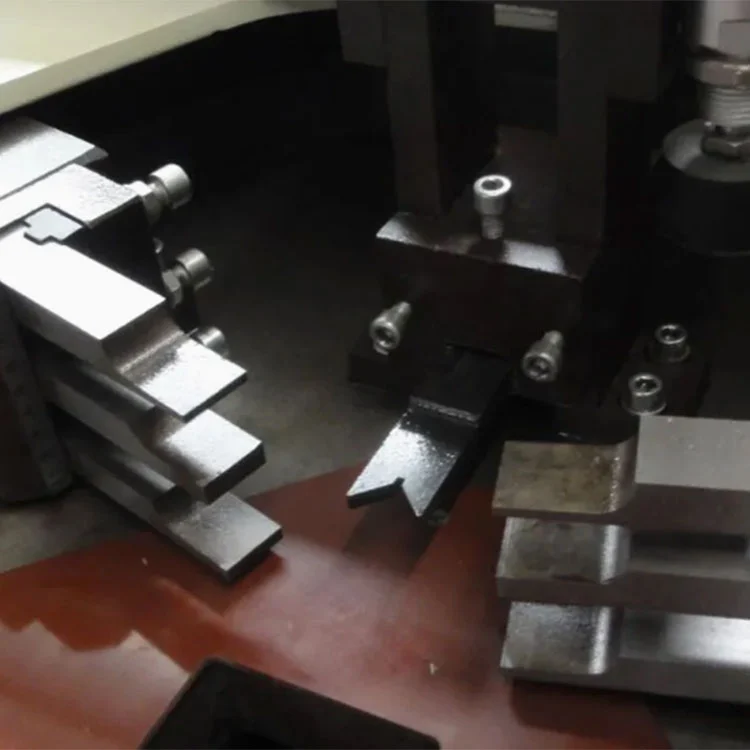

• Қысқыш құралдар:Шынықтырылған болаттан жасалған қысқыш пышақтар профиль геометриясына сәйкес келетін өңделеді. Құрал-саймандар жиынтығын әртүрлі профиль қималарына ауыстыруға болады. Пышақтар тереңдік пен туралау үшін реттеледі.
• Пневматикалық қысқыш жүйесі:Қысқыштар сызықтық бағыттағыштарда алға және артқа жылжиды. Қысқыш күші қысымы 0,5–0,8 МПа реттелетін пневматикалық цилиндрлер арқылы беріледі. Екі бағытты қысқыш конструкциясы қысу кезінде профильді тұрақтандыру үшін екі жағынан күш қолданады.
• Машина жақтауы:Дәнекерленген болат конструкция төрт қозғалатын бастарды және бекітілген орталық жұмыс үстелін қолдайды. Рама қысу кезінде пайда болатын реакция күштеріне қарсы тұруға және уақыт өте келе бастың туралануын сақтауға арналған.

Қолдану сценарийлері

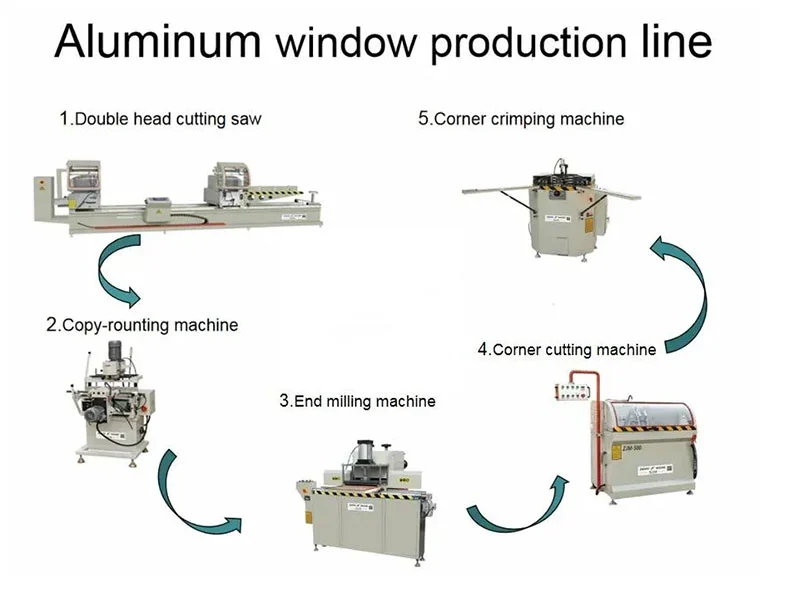

Алюминий терезе өндірісі

Корпусты, жылжымалы және термиялық үзіліспен оқшауланған терезе жақтауларын қысу.

Алюминий есік өндірісі

Кіру есіктерін, балкон есіктерін, отқа төзімді алюминий есіктерді және ішкі алюминий есік жақтауларын бұрыштық құрастыру.

Перде қабырғалары және ғимарат профильдері

Алюминий ілмектерін, фрамугаларды және қасбет профильдерін 90° бұрышпен бұрау.

Жоғары көлемді өндіріс

Орташа және үлкен алюминий есік-терезе зауыттарында қолданылады, мұнда төрт бұрышты бір циклде аяқтау әр кадрдың өңдеу уақытын қысқартады және күнделікті жоғары өнімділікті қолдайды.

Өндіруші және кепілдік

Lebulang Machine ретінде жұмыс істейтін Shandong Lebulang Precision Machinery Co., Ltd. 1996 жылдан бері Цзинань зауытында алюминий және ПВХ терезелер мен есіктерді өңдеуге арналған жабдықты шығарады. Компания ҒЗТКЖ, өңдеу, құрастыру, сынау және сатуды өз ішінде басқарады. TheCNC төрт басты бұрышты бұрау машинасыосы біріктірілген жүйе бойынша құрастырылған және CE және ISO 9001 сертификаттарымен тікелей зауытта жеткізіледі. Бір жылдық кепілдік негізгі құрылымды қамтиды. Қашықтан техникалық қолдау, соның ішінде бейне диагностикасы мен пайдалану нұсқаулығы қамтылған. Қысқыш пышақтар, тығыздағыштар және сүзгі элементтері сияқты қосалқы бөлшектер жинақта болады және оларға бөлек тапсырыс беруге болады. Жұмыс орнында орнату және іске қосу қосымша құны бойынша ұйымдастырылуы мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: CLM4S нені білдіреді?

A: CNC бұрыштық машинасы 4 басты серво. «4» төрт тәуелсіз қысқыш бастарды білдіреді.

2-сұрақ: Құрылғы өңдей алатын максималды жақтау өлшемі қандай?

A: Стандартты конфигурация биіктігі 1800 мм және ені 3000 мм дейінгі жақтауларды өңдейді. Стандартты емес өлшемдерді тапсырыс беру кезінде талқылауға болады.

3-сұрақ: Жаңа жұмысшылар үшін машинаны пайдалану қиын ба?

A: Операция сақталған кадрлық бағдарламалары бар сенсорлық экран арқылы жүзеге асырылады. Ағылшын тіліндегі нұсқаулық пен бейне оқыту қарастырылған. Көптеген операторлар күнделікті режимді бір-екі жұмыс күні ішінде үйренеді.

4-сұрақ: Төлем және жеткізу шарттарының қандай түрлері бар?

A: Төлем T/T немесе L/C арқылы АҚШ доллары, EUR және GBP сияқты негізгі валюталарда жасалуы мүмкін. Стандартты жеткізу шарттары - FOB Циндао немесе Цзинань. CFR, CIF және EXW да жөнелту орнына байланысты қабылданады.

5-сұрақ: Қысқыш құралды арнайы профильдер үшін теңшеуге бола ма?

A: Иә, қысқыш пышақтарды тұтынушының профиль қимасына сәйкес өңдеуге болады. Дұрыс құралдар жинағын жасау үшін тапсырыс беру процесінде профиль үлгісі немесе сызба қажет.
