Үлкен секциялы өнеркәсіптік алюминий профильдеріне арналған 800 мм жоғары қатты дәлдіктегі CNC өңдеу орталығы

Өнімнің қысқаша мазмұны

Бір қысу. Әрбір тесік, ойық және соңғы бет. Қайта белгілейтін салық жоқ.

Профильді цехтардың көпшілігі металды кесетін құралды жоғалтқаннан гөрі, бұрғылау прессі, тіреуіш және майлауыш арасында бөлшекті жылжыту уақытын жоғалтады. Бұл 800 мм орталық сол циклды жабады. Экструзияны бір рет жүктеңіз, оны жерге тіреу нүктесіне қарсы бекітіңіз және шпиндельге бұрғылауды, фрезерлеуді, түртуді, фаскаларды кесуді және бетті квадраттауды бір циклде өңдеуге мүмкіндік беріңіз — дәл сол бағдарлама 1-ші және 1000-бөлігін дрейфсіз қайталайды.

Бұл алюминий құралдарымен безендірілген болат VMC емес. Төсек, шпиндель қисығы, беру логикасы және чип жолы басынан бастап 6061/6063 экструзиялары үшін көрсетілген: жоғары айн/мин, төмен күш, тез шарларды эвакуациялау және жұқа қабырғаларды ұсақтамай ұстайтын қапсырмалар.

Техникалық сипаттамалар



Негізгі мүмкіндіктер

Алюминийден жасалған бірінші 3 осьті дизайн — оңтайландырылған шпиндель жылдамдығы, беру логикасы және 6061 / 6063 экструзиялары үшін чиптерді эвакуациялау

Бір қысқыш көп процесс — профильді жылжытпай бұрғылау, фрезерлеу, крандар, зеңбіректер, фаска және гравировка

Еңкейтілетін/айналатын жұмыс үстелі (-90° / 0° / +90°) — жоғарғы және екі бүйір беттері бір реттік орнатуда өңделеді

Серво басқарылатын X/Y/Z — тұрақты орналасу, қайталанатын саңылау үлгілері, тегіс контурды фрезерлеу

Жоғары жылдамдықты электр шпиндель — ауамен салқындатылған немесе сұйық салқындатылған опциялар, алюминий чиптерін жүктеуге бейімделген

Графикалық CNC бағдарламалау — саңылау/слот түрін таңдау, өлшемдерді енгізу, аспап жолын құру; Сұраныс бойынша CAD/G-кодын импорттау

Пневматикалық профиль қапсырмалары — жылдам тиеу, сенімді ұстау, жұқа қабырғалы бөліктерде минималды деформация

Тұман/спрей салқындату — кескішті салқын ұстайды, ұзын алюминий талшықтарын тазартады, анодталған немесе ұнтақпен қапталған беттерді қорғайды

Ықшам өнеркәсіптік құрылым — есік-терезе цехтарына, қасбеттік шеберханаларға, рамаларды автоматтандыруға және OEM профильді процессорларға сәйкес келеді.

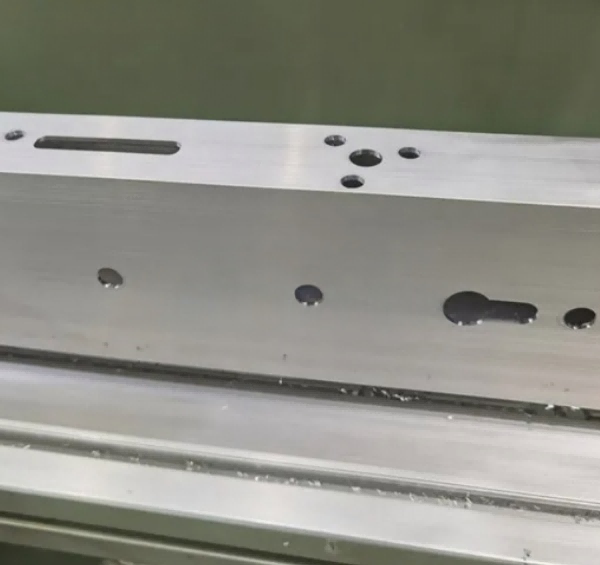

Өңдеу мүмкіндіктері

Дөңгелек тесіктер, ұзынша саңылаулар, кілттер саңылаулары, төртбұрышты тесіктер, арнайы пішінді кесулер

Шеңберді фрезерлеу және квадраттау

Саңылауларды фрезерлеу, топса қалталары, құлыптау корпустары, аппараттық тесіктер

Жіпті түрту (міндетті емес қатты түрту)

Фаскаларды кесу, қию, жеңіл ою

Үстелді еңкейту арқылы терең саңылаулар

Қысқа өнеркәсіптік экструзиялар, кронштейндік пластиналар, Т-слоттық рельстер, машина-рамалық түйіндер

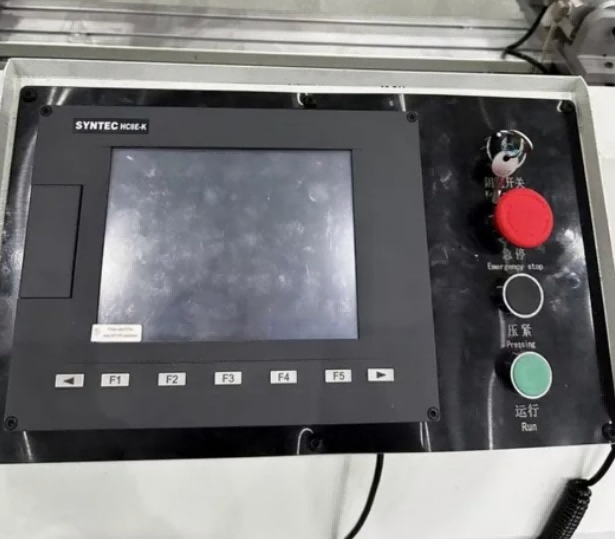

Өнеркәсіптік алюминий профильдеріне арналған 800 мм CNC өңдеу орталығы интеллектуалды CNC басқару жүйесі, кәсіпқой емес жұмысшылар үшін оңай жұмыс

• 10 дюймдік көп тілді сенсорлық экран CNC контроллері (ағылшын, испан, араб, орыс қосымша)
• Кірістірілген арнайы алюминий профильді технологиялық кітапханасы: перделік қабырға қосқыштары, терезе топсаларының тесіктері, күн кронштейнін орнату тесіктері, бір рет басу арқылы қоңырау шалу үшін алдын ала сақталған параметрлер
• USB флэш-дискісі арқылы DXF CAD сызбасын импорттауды қолдау, жүйе күрделі қолмен бағдарламалаусыз NC өңдеу бағдарламасын автоматты түрде жасайды
• Қосымша қашықтағы IoT модулі: онлайн қашықтан жөндеу, ақауларды диагностикалау және өндірістік деректер статистикасы 24/7

Өнеркәсіптік алюминий профиліне арналған 800 мм CNC өңдеу орталығы

Біз Қытайдың Цзинань қаласында орналасқан, жоғары сапалы алюминий терезе есік машинасын, UPVC терезе есік машинасын, шыны өңдеу машинасын жобалауға, өндіруге және таратуға маманданған жетекші кәсіпорынбыз. Біздің компания жаһандық клиенттеріміздің әртүрлі қажеттіліктерін қанағаттандыру үшін инновациялық және теңшелген шешімдерді ұсынуға ұмтылады.

Өнімдер мен қызметтер: Біз алюминий және UPVC терезелерін, сондай-ақ екі қабатты әйнек шешімдерін өндіруге арналған жабдықтардың кең спектрін ұсынамыз. Біздің өнімдер дәлдік, тиімділік және ұзақ мерзімділік үшін жасалған, бұл біздің тұтынушылардың халықаралық стандарттарға сәйкес келетін жоғары сапалы терезелерді шығаруына кепілдік береді.

Нарықтың болуы: Біздің озық техникамыз Солтүстік Америкада, Оңтүстік Америкада, Еуропада, Таяу Шығыста және басқа аймақтарда кең қолданыс тапты. Біздің жаһандық қатысуымыз сапаға және тұтынушылардың қанағаттанушылығына берілгендігіміздің айғағы болып табылады.

Зерттеулер және әзірлемелер: біз зерттеулер мен әзірлемелерге қатты көңіл бөлеміз. Біздің арнайы ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыс тобы өнім ұсыныстарын жаңарту және жақсарту үшін тынымсыз жұмыс істейді.

Теңшеу мүмкіндіктері:Әрбір тұтынушының бірегей талаптары бар екенін түсіне отырып, біз нақты өндірістік қажеттіліктерді қанағаттандыру үшін арнайы шешімдерді ұсынамыз.

Неліктен бұл 800 мм профильді CNC орталығын таңдау керек?

Көптеген цехтарға алюминий профилін өңдеуді бастау үшін 6 метрлік порталды станок қажет емес. Оларға дәл, оңай бағдарламаланатын, арзан жұмыс істейтін және 300 мм кронштейнді 3 станциялық жұмысқа айналдырмайтын машина қажет. Бұл 800 мм орталық қайта бекіту қадамын жояды, операторды оқытуды қысқартады және саңылау үлгілерін партиялар бойынша дәйекті сақтайды.

Қолмен өңдеумен салыстырғанда:

Аз орнату = азырақ төзімділік стектері

Бір бағдарлама = қайталанатын бөліктер

Бір қысқыш = шаршы саңылаулар, тураланған ойықтар, таза соңғы беттер

Бір оператор = бір циклде бұрғылау + фрезерлеу + соғу

Басқару және бағдарламалық қамтамасыз ету

CNC интерфейсі G-кодын сөйлейтін машинистер үшін емес, профильдік жұмыс үшін жасалған. Операторлар мүмкіндікті таңдайды — саңылау, ойық, қалта, жіп, фрезер өтуі — өлшем мен орынды енгізеді және жүйе құрал жолын өңдейді. Жетілдірілген пайдаланушылар үшін CAD сызбаларына және G-кодын импорттауға қолдау көрсетіледі және құрылғыны терезе-есік / перде-қабырға бағдарламалық құралымен немесе сұрау бойынша ERP деректерін экспорттаумен біріктіруге болады.

Құралдар және салқындату

Алюминий өткір құралды, дұрыс тырма бұрышын және чиптерді жылдам эвакуациялауды қалайды. Құрылғы карбидті шеткі жонғыштарды, бұрғылау/диірмен комбинацияларын, бұрғылау ілмектерін, оюлау қашауларын және аралау дискі бөліктерін қолдайды. Тұманды салқындату кескішке шламды дәнекерлеуді болдырмайды; Ауыр учаскелер үшін тасқынды салқындату мүмкіндігі бар.

Қысқыш және өңдеу

Пневматикалық қапсырмалар жұқа қабырғаларды сындырмай профильді анықтамалық нүктеге қарсы ұстайды. Бекіткіш станцияларды секциялардың әртүрлі биіктіктері мен ендері үшін қайта орналастыруға болады. Жүйе профильдері, термиялық үзіліс секциялары және стандартты емес экструзиялар үшін қосымша таңдамалы жақтар қол жетімді.

Сапа және қаттылық

Негізгі құрылымдар ұзақ мерзімді бұрмалануды азайту үшін кернеуден босатылады. Сызықтық бағыттағыштар мен шарикті бұрандалар жоғары жылдамдықты ғана емес, қайта орналастыру үшін таңдалады. Нәтиже – жақсы бірінші бөлік қана емес, топтамалардағы тұрақты дәлдік.

Қаптама және жеткізу

Экспортқа арналған фанер корпусы / созылатын пленка + болат бау

Пайдалану нұсқаулығы және ағылшын тілін үйрету бейнелері қамтылған

Қашықтан орнату бойынша нұсқаулық және бағдарламаны оқыту

OEM / ODM үлгі атауы, түсі және жапсырмасы қолдау көрсетеді

MOQ: 1 жиынтық

Жеткізу уақыты: конфигурацияға байланысты 10–30 жұмыс күні

Сатудан кейінгі қызмет көрсету

Конфигурация бойынша 12–24 айлық кепілдік

Өмір бойы қашықтан техникалық қолдау көрсету

Қосалқы бөлшектер мен шығын материалдарын жеткізу

Таңдалған нарықтар үшін қол жетімді сайттағы қызмет

Ағылшын/қытай/испан/орыс/араб қолдауы міндетті емес

Жиі қойылатын сұрақтар

Ол болатты немесе тот баспайтынды кесуге бола ма?

Ол алюминий және ПВХ/жеңіл қорытпалар үшін оңтайландырылған. Кездейсоқ жұмсақ болаттан жасалған жұқа бөлшектер дұрыс құрал-саймандармен және аз беріліспен мүмкін болады, бірақ бұл болат өңдеу орталығы емес.

Ұзын перде профильдері үшін 800 мм жеткілікті ме?

Толық ұзындықтағы 6м мульондар үшін, жоқ — оларға ұзын инсульт профильді орталық қажет. Бірақ өңделген түйіндер, соңғы бөлшектер, жақшалар және қысқа бөліктер үшін 800 мм өте қолайлы.

Ол жіптерді түрте ала ма?

Иә. Қатты түрту басқару жүйесі мен шпиндельге байланысты міндетті емес.

Үйрену қаншалықты қиын?

Жаңа оператор қысқа бейне жаттығуларынан кейін стандартты тесік/слот тапсырмаларын орындай алады. Күрделі 3D фрезерлеу CAD/CAM тәжірибесін қажет етеді.

Сіз арнайы қондырғыларды қолдайсыз ба?

Иә. Профильдің көлденең қимасын, саңылау үлгісін және партия өлшемін жіберу; біз қысқыштарды, құралдарды және цикл схемасын ұсынамыз.
