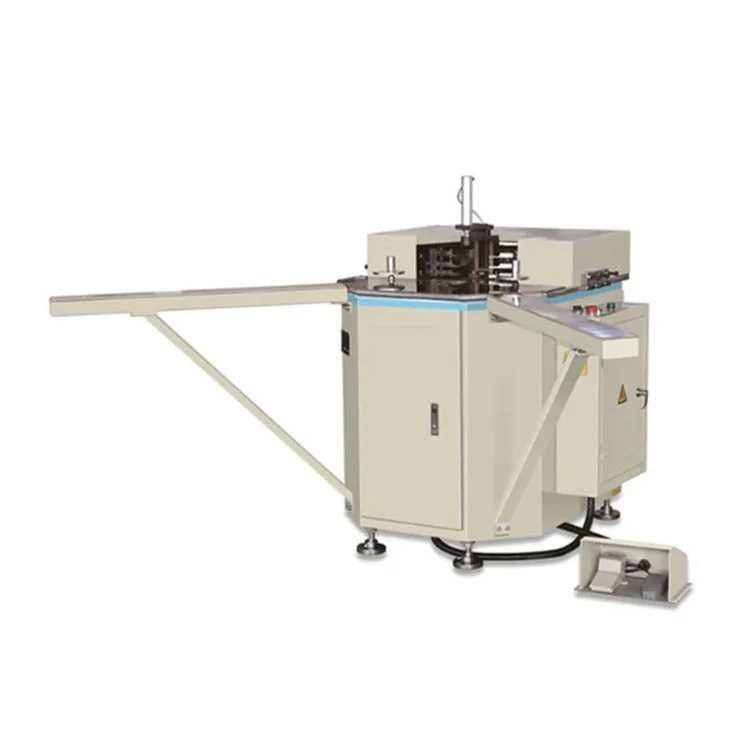

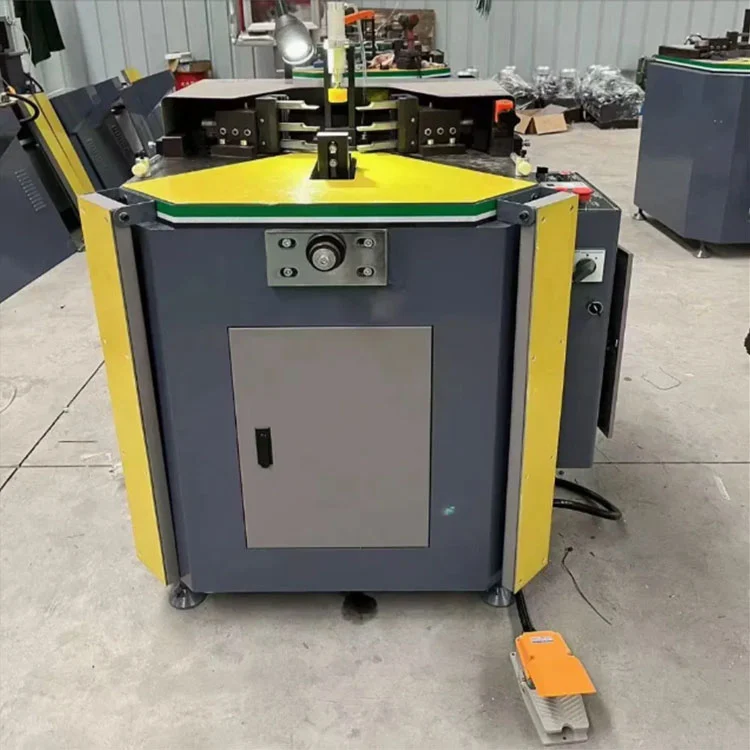

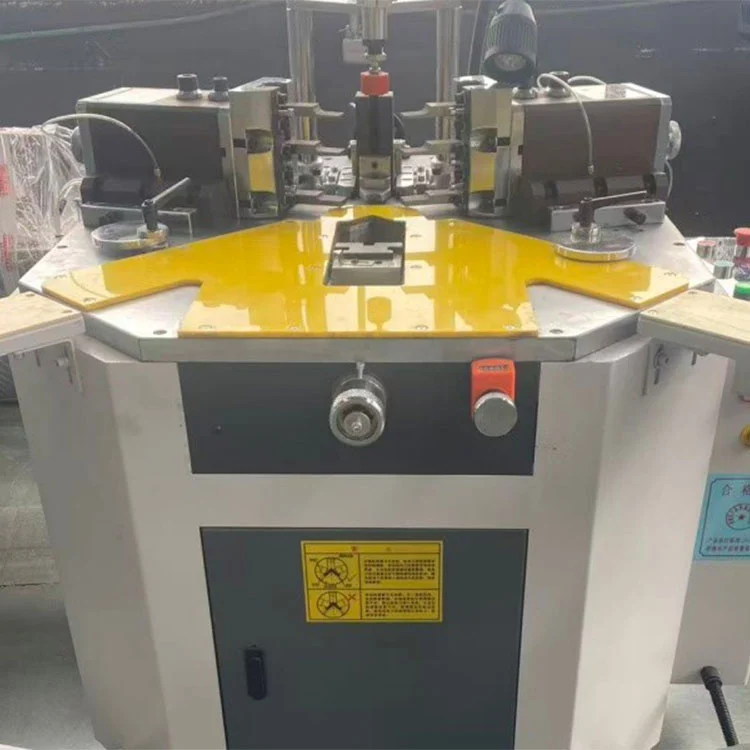

100 мм * 3500 мм екі басы алюминий терезе есік бұрышын біріктіретін машина
Lebulang бренді 100 мм * 3500 мм екі басты алюминий терезе есік бұрышын біріктіру машинасы (сонымен қатар екі басты бұрышты сығу машинасы деп те аталады) терезе мен есік өндірісінде алюминий профильдерін 90 ° бұрыштық бұрау үшін арналған жартылай автоматты гидравликалық қондырғы болып табылады. Ол бір циклде екі бұрышты аяқтайды, профиль ені 100 мм-ге дейін және раманың максималды ұзындығы 3500 мм-ге дейін қолдайды, беріктігі жоғары алюминий жақтауларының орташа және үлкен сериясын өндіру үшін өте қолайлы. Біздің зауыт Қытайда орналасқан.
Алюминий терезе мен есік жақтауларын 90° бұрышпен сығуға арналған, бұл екі басы бар гидравликалық қондырғы бір циклде екі бұрышты аяқтайды. Профильдің ені сыйымдылығы 100 мм-ге жетеді, ал орналастырылған раманың максималды ұзындығы - 3500 мм. Жақтаудың минималды өлшемі стандартты және орташа өлшемді жинақтарды қамтитын 450 × 450 мм.
Гидравликалық жүйе 15 пен 18 МПа арасындағы номиналды қысымды қамтамасыз етеді, бұл тығыз, саңылаусыз бұрыштық қосылыстар үшін тұрақты қысу күшін береді. Екі басты бір уақытта жұмыс істейді, бұл бір басты баламалармен салыстырғанда цикл уақытын қысқартады. Пневматикалық қапсырмалар қысу басталар алдында қосылып, профильді орнында ұстайтын және біріктіру процесінде бұрмаланудың алдын алуға көмектесетін алдын ала тартылуды қолданады.
Орналасу мен құралды реттеу механикалық болып табылады. Ішкі және сыртқы орналастыру блоктары тігінен жылжиды, ал қысқыш пышақтарды алдыңғыдан артқа, сондай-ақ солдан оңға қарай ауыстыруға болады. Бұл қозғалыс диапазоны машинаға әр пішін үшін арнайы құралдарды қажет етпей, әртүрлі профиль қималарына бейімделуге мүмкіндік береді. Сызықтық бағыттағыштар бұрыштарды біріктіру дәлдігін ±0,1 мм шегінде және тігіс қателігін 0,15 мм-ден төмен сақтай отырып, жылжымалы жинақтарды тасымалдайды.
Қондырғы 380 В үш фазалы қоректенумен жұмыс істейді және 1,5 кВт қуат алады. 20 л гидравликалық май сыйымдылығы қысу тізбегін қолдайды және жұмыс ауасының қысымы 0,5 пен 0,8 МПа аралығында сақталады. Әдеттегі қолдануларға қоршау, жылжымалы және термиялық сынғыш терезе жақтаулары, есіктің алюминий панелі жинағы және перде қабырғаларын дайындауда 90° тірек немесе трассаны біріктіру жатады. Құрылғының ізі 1200 × 1100 × 1300 мм.
Қытайдағы зауытта 30 жылға жуық алюминий профилін өңдеу жабдығын шығарған Lebulang Machine бұл бұрыштық біріктіретін машинаны CE сертификатымен қамтамасыз етеді. Теңшелетін OEM конфигурациялары қол жетімді және жабдық зауыттық негізде қамтамасыз етіледі. Дизайн күнделікті қарапайым жөндеу үшін жасалған және қашықтан орнату нұсқаулары қосымша ақысыз қамтылған.
100 мм * 3500 мм екі басы алюминий терезе есік бұрышын біріктіретін машина
- Екі басты бір мезгілде қысуБір реттік аяқтауекі 90° бұрыш; Бір басты машиналармен салыстырғанда 2 × тиімділік, жаппай өндіріске өте ыңғайлы.
- ✅ 100мм×3500мм Үлкен сыйымдылықМаксималды профиль ені100мм, кадрдың максималды ұзындығы3500мм; минимум кадр өлшемі450×450мм, стандартты және үлкен өлшемді алюминий жақтауларына сәйкес келеді.
- ✅ Ауыр жүкті гидравликалық жүйеНоминалды қысым15--18МПа, күшті қысу күші қатаң, бос бұрыштық қосылымдарды қамтамасыз етеді.

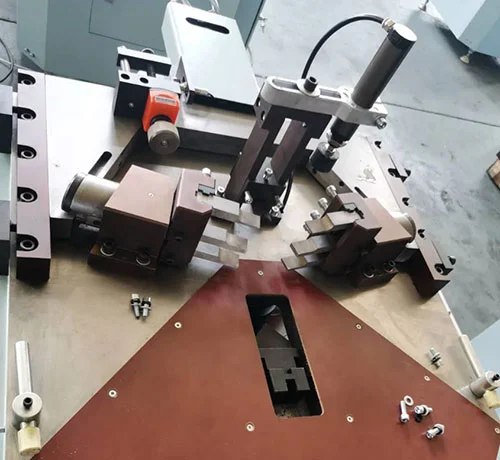

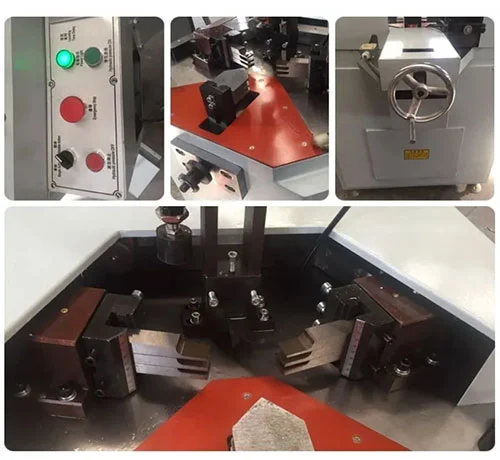

- ✅ Дәлдікпен реттелетін позициялауІшкі/сыртқы орналасу блоктарыжоғары/төмен реттеледі; сығу пышақтарыалдыңғы/артқы, сол/оң реттелетінәртүрлі профиль бөлімдері үшін.
- ✅ Пневматикалық қысқыш және алдын ала керуАлдын ала кернеумен автоматты қысу профиль деформациясын болдырмайды; дәл 90° бұрыштар мен тығыз тігістерді қамтамасыз етеді.
- ✅ Жоғары дәлдіктегі сызықтық бағыттағыштарТегіс, тұрақты қозғалыс; бұрышты біріктіру дәлдігі±0,1мм, тұрақты диагональды дәлдік.

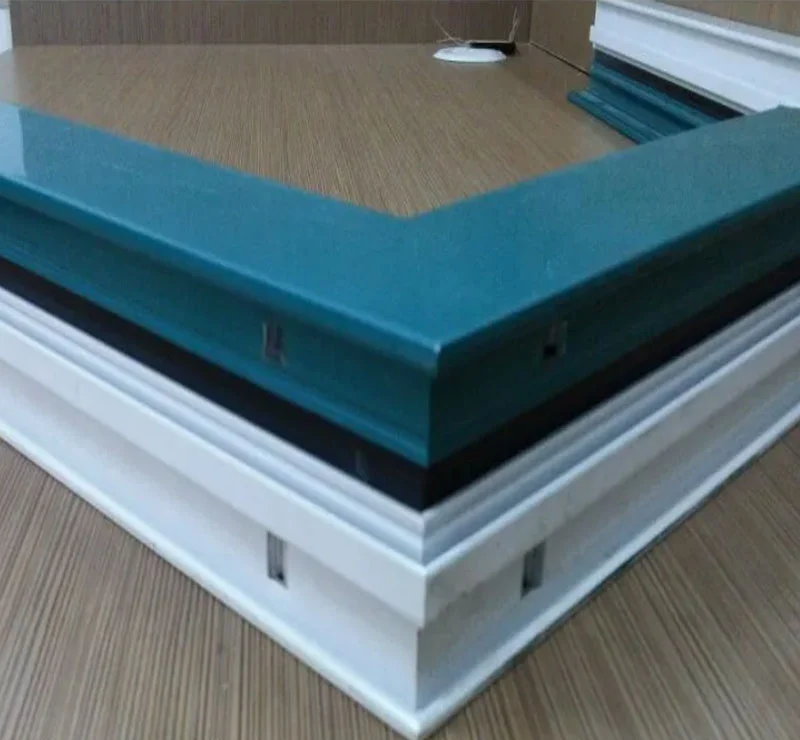

100мм * 3500mm Екі басты алюминий терезе есік бұрышын біріктіретін машина, терезе машинасының жұмыс үлгілері алюминий терезе есігіне арналған бұрышты біріктіретін машина
Техникалық сипаттамалар
| Вольтаж | 380В/50Гц |
| Қуат | 1,5 кВт |
| Мұнай цистернасының сыйымдылығы | 20л |
| Профиль ені | 90мм |
| Мұнайдың номиналды қысымы | 15Мпа |
| Ауа қысымы | 0,5-0,8 Мпа |
| Тігіс қатесі | <0,15 мм |
| Өлшем | 1200x1100x1300мм |
Қолдану сценарийлері
Алюминий терезе өндірісі
Корпус, жылжымалы және термиялық үзіліс терезе жақтауының бұрыштық қысқышы.
Алюминий есік өндірісі
Кіру, балкон және отқа төзімді алюминий есік жақтауының жинағы.
Перде қабырғалары және қасбет профильдері
90° бұрышты біріктіру.
Орта және ірі зауыттар
Өндірістің жоғары сұранысы бар жаппай өндіріс үшін үнемді.
Жиі қойылатын сұрақтар
Q: Zhonglin CNC жабдығы әртүрлі қажеттіліктерді қанағаттандыра ала ма (мысалы, есік/терезе жақтаулары және алюминий перде қабырғасының профильдері)?
A: Иә. Біз интеллектуалды есік/терезе, алюминий қоршау қабырғасы/өнеркәсіптік алюминий жабдықтары мен тапсырыс шешімдерін ұсынамыз. G20/G50 жұмыс станциясы есік/терезені толық өңдеумен өңдейді; ZLSJ-HCNC арасы перде қабырғаларының профильдерін (45°-135°) кеседі. Біз жабдықты сіздің процессіңізге сәйкестендіреміз.
С: Сатып алудан кейін күрделі жұмыс және көптеген білікті жұмысшылар қажет деп алаңдайсыз ба? Джинанның шешімі қандай?
A: Біздің өндірушіміз дизайн және қызмет көрсету арқылы төменгі шегін төмендетеді. Жабдықта «ақымсыз жұмыс» бар (деректерді автоматты түрде анықтау, күрделі бағдарламалау жоқ). Біз білікті жұмысшыларға тәуелділікті азайту үшін тегін оқыту, орнату бойынша нұсқаулық және қашықтан қызмет көрсетеміз.
С: Жабдықтың өңдеу дәлдігі мен тұрақтылығы туралы не айтасыз (өнім сапасы мен тиімділігі үшін маңызды)?
Ж: Біз «дәлдік, сенімділік, кәсіпқойлық» ұстанамыз. Аппараттық құрал: 100-ден астам жоғары сапалы станоктар (мысалы, өңдеу орталықтары) және жоғары брендті негізгі бөлшектер (HIWIN, Schnider); кейбір жабдықта ±0,02 мм қайталау позициясы, ± 0,1 мм кесу, ± 0,05 мм фрезерлік дәлдік бар. Процестер: алмас аспаптары, сервожүйелер, құю құрылымдары және автоматты лазерлік қуатты реттеу. Барлығы қайта өңдеуден аулақ болады, тұрақты сапаны қамтамасыз етеді және тиімділікті арттырады.
