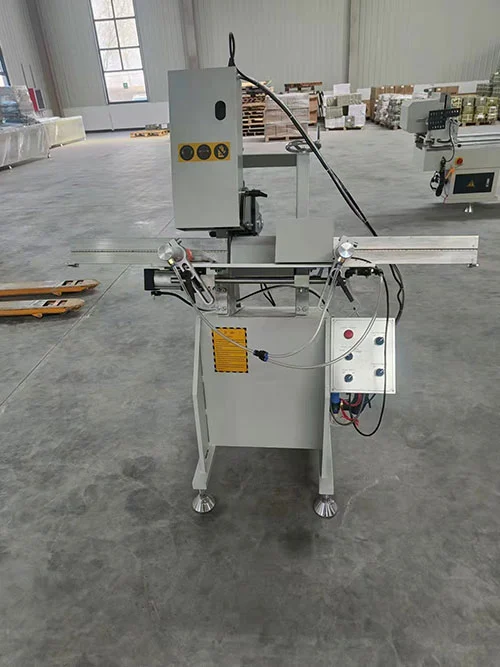

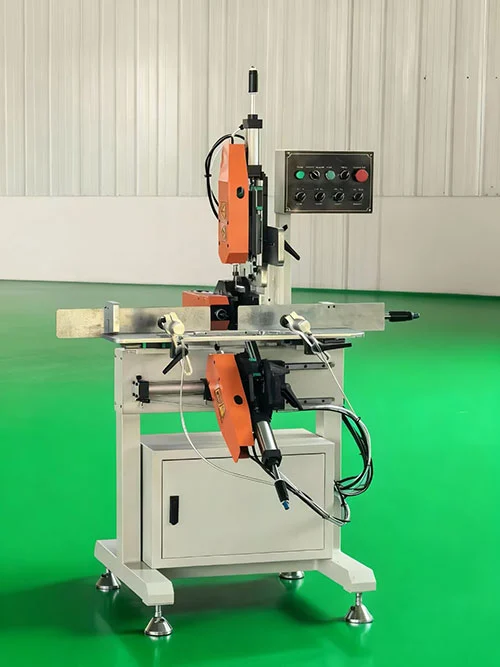

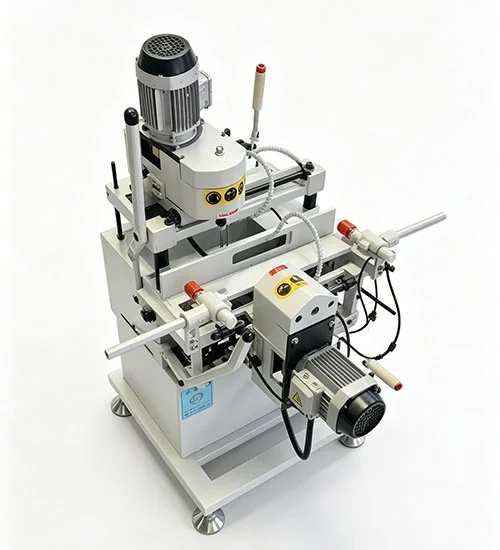

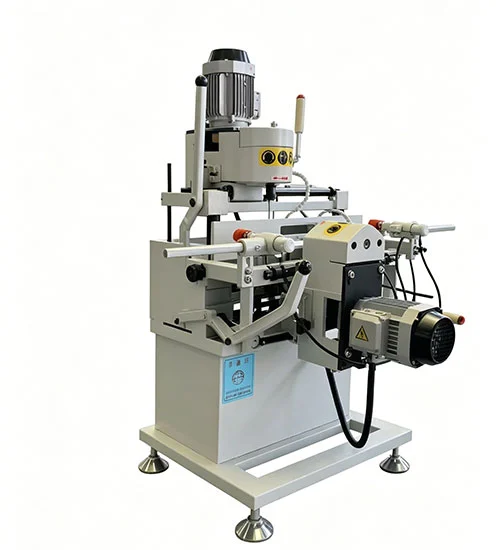

UPVC PVC терезе су ұяшығы фрезерлік машина

• UPVC PVC терезе су ұяшығы фрезерлік машинаүш осьті фрезерлеу мүмкіндігін қамтамасыз етеді: бір станцияда тік, көлденең және бұрыштық кесу.
• Ол ПВХ терезе және есік профильдеріндегі су төгетін ойықтар мен ауа қысымын тепе-теңдік саңылауларын фрезерлеуге арналған.
• Төменгі бас бір қысу әрекетінде құралды өзгертеді және қатайтады, сондықтан ұяшықты өңдеуUPVC PVC терезе су ұяшығы фрезерлік машинааралық қол құралын өзгертусіз аяқталады.
• Фрезерлік үстел кесу кезінде түзу сызықты қозғалысты сақтай отырып, тікбұрышты сызықты бағыттаушы бойымен қозғалады.
• Қиғаш фрезерлік бастиек бұрышты реттеуге және автоматты жоғары/төмен және солға/оңға қозғалысқа мүмкіндік береді. Бұл оң-сол ұяшық симметриясын сақтай отырып, 45° су ұяшығын фрезерлеуге мүмкіндік береді.
• Қажетті кесу жылдамдықтарында тұрақты фрезерлеу үшін жоғары жылдамдықты шпиндельді қозғалтқыштар орнатылған.

Техникалық сипаттамалар

Қолдану аясы

БұлUPVC PVC терезе су ұяшығы фрезерлік машинаUPVC және PVC терезелер мен есіктерді өндіру желілерінде қолданылады. Типтік қолданбаларға қаптаманың және жылжымалы терезе жақтауларының негізіндегі дренажды ойықтарды фрезерлеу, фрамбалар мен тіректердегі ауа қысымын теңестіру саңылауларын кесу және профиль дизайны талап етілетін бұрыштық ойықтарды жасау жатады. Құрылғы стандартты ақ профильдерді де, түрлі-түсті немесе ламинатталған секцияларды да өңдейді, үш осьті басының орналасуы тұрғын үй және жеңіл коммерциялық терезелерді жасауда табылған ұяшық конфигурацияларының көпшілігін қамтиды.

Негізгі компоненттер

• Үш шпиндельді қозғалтқыш (әрқайсысы 0,75 кВт):UPVC материалдарындағы таза ойық жиектері үшін 24 000 айн/мин жылдамдықпен жұмыс істейтін үш фрезерлік бастар үшін тәуелсіз жетекті қамтамасыз етіңіз.
• Тікбұрышты сызықты бағыттаушы жүйе:Фрезерлік қозғалыс кезінде қозғалатын жұмыс үстелін қолдайды, бұл саңылаулардың түзулігін және партиялар бойынша қайталанатын орналастыруды сақтауға көмектеседі.
• Астыңғы басына пневматикалық құралдың қысқышы:Кескіш бір әрекетте ауыстырылады және тартылады, бос тұру уақытын қысқартады және құралды қолмен қатайту тәртібін жояды.
• Реттелетін қиғаш басы (№3 басы):Фрезерлік бұрышты 45° және басқа бұрыштарды қамтитын құлыптау тұтқасы арқылы қолмен орнатуға болады, бұл ретте сол-оң ұяшық симметриясын біркелкі сақтайды.
• Басқару панелі және сымдар:Арнайы авариялық тоқтатуы бар түймені басқару. Электрлік құрамдас бөліктер шаңнан қорғалған қоршауда орналастырылған, ал пневматикалық схема қысқыштың тұрақты қысымын ұстап тұру үшін сүзгі-реттегіш-майлаушы блогын қамтиды.
• Жақтау және қорғаушылар:Дәнекерленген болат негізі қатты құрылымды қамтамасыз етеді. Мөлдір сақтандырғыштар фрезерлеу аймағын жауып, шпиндельді іске қосу тізбегімен бұғатталады.

Машина функциялары

• Құралды автоматты түрде өзгерту және ұяшық циклі:Төменгі бас аспапты қысу мен босатуды бір әрекетте орындайды, саңылауларды фрезерлеуді қолмен қайта өңдеусіз аяқтайды.
• Су ұясы және теңгерім тесігі мүмкіндігі:UPVC және PVC профильдеріндегі дренаж саңылаулары мен ауа қысымын теңестіру саңылауларын өңдейді.
• Guided motion:Тік бұрышты сызықты бағыттағыш қозғалатын жұмыс үстелін қолдайды, бұл түзу, қайталанатын фрезерлік жолдарға ықпал етеді.
• Тікелей басқару элементтері:Нақты таңбаланған функциялары бар түймені басқару; Негізгі зауыттық білімі бар операторлар қысқа орнату кезеңінен кейін машинаны басқара алады.
• Шағын із:Өлшемдері 1150 × 1100 × 1700 мм стандартты терезе дайындау желілеріне сәйкес келеді.

Өнім мәліметтері

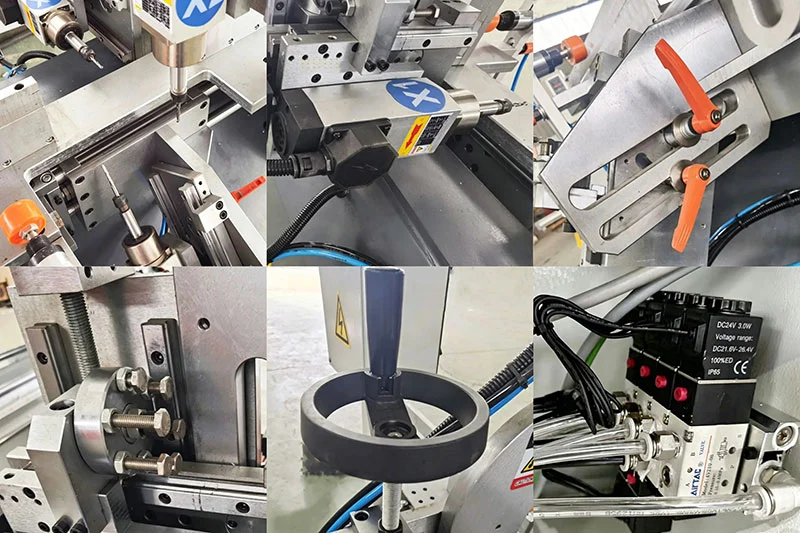

• Үш фрезерлік бастар— UPVC терезе мен есік профильдерінде су ұясы мен ауа саңылауларын өңдеу үшін конфигурацияланған.
• Жоғары жылдамдықты шпиндельді қозғалтқыш— ұяшықтардың таза жиектері үшін максималды айналу жылдамдығы 24 000 айн/мин дейін.
• №3 бас (қиғаш)— қажетті саңылау бұрышына сәйкестендіру үшін фрезерлік бұрышты қолмен орнатуға болады.
• Тереңдікті жылдам реттеу— профиль топтамалары арасында ауысу кезінде орнату уақытын қысқартады.
• Қол дөңгелегі биіктігін реттеу— операторға құралсыз тік кескіш орнын дәл реттеуге мүмкіндік береді.
• Пневматикалық және электрлік компоненттер— халықаралық деңгейде танылған жеткізушілерден алынған және CE талаптарына сәйкес сымды.

Қаптама және жөнелту

ӘрбірUPVC PVC терезе су ұяшығы фрезерлік машинаішкі көбік төсемі және болат баумен стандартты экспорттық ағаш жәшікке оралған. Қорап өңдеу таңбаларымен және жөнелту мәліметтерімен анық белгіленген. Жеткізу шарттары ФОБ Цзинань немесе Циндао, жөнелту әдетте тапсырыс расталғаннан кейін 15-25 жұмыс күні ішінде жүзеге асырылады. Жөнелту алдындағы сынақ есебі мен CE сертификатының сандық көшірмесі машина зауыттан шығар алдында беріледі.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл UPVC ПВХ терезе су слотының фрезерлік машинасы қандай материалдарды өңдей алады?

A: Ол UPVC және PVC терезе және есік профильдері үшін салынған.

2-сұрақ: Машинаға білікті операторлар қажет пе?

A: Басқару элементтері қарапайым түймелер панеліне негізделген. Операторлар жұмыс процесін жылдам үйрене алады және егжей-тегжейлі нұсқаулар берілген.

3-сұрақ: Машина суды 45° бұрғылай алады ма?

A: Иә. Қиғаш фрезерлік бастиек 45° ойық фрезаны қолдайды және профильде сол-оң жақ симметриясын сақтайды.

4-сұрақ: Қуат көзі теңшеуге бола ма?

A: Стандартты конфигурация 220 В 50/60 Гц пайдаланады. Тапсырыс беру кезінде басқа кернеулерді реттеуге болады.

5-сұрақ: Құралды автоматты өзгерту қалай жұмыс істейді?

A: Төменгі бас механизмі бір қозғалыста кескішті өзгертеді және қатайтады, бұл құралды қолмен реттеу үшін тоқтаусыз слотты аяқтауға мүмкіндік береді.

6-сұрақ: Фрезерлік ұзындық диапазоны қандай?

A: Фрезерлік ұзындығы 30 мм-ден 60 мм-ге дейін реттеледі.

7-сұрақ: Құрылғы бағдарламалық құралмен немесе нұсқаулармен бірге келеді ме?

A: Ағылшын тіліндегі бағдарламалық құрал интерфейсі және пайдалану нұсқаулары қамтылған. Жүйе сызба деректерін AutoCAD жүйесінен импорттай алады.

8-сұрақ: Жалпы мөлшері мен салмағы қандай?

A: 1150 × 1100 × 1700 мм, жалпы салмағы 200 кг.

9-сұрақ: Қосалқы бөлшектер бар ма?

A: Иә. Кескіш дөңгелектер мен орнату құралдары сияқты шығын материалдары қосымша элементтер ретінде қолжетімді және жиі тозған бөлшектерді пайдаланушы ауыстыра алады.
