Терезе профильдеріне арналған ПВХ фрезерлік станок

Негізгі мүмкіндіктер

• Профиль ұшының пішіні:TheТерезе профильдеріне арналған ПВХ фрезерлік станоккөлденең шпиндельде бекітілген аспапты өзгерту арқылы сатылы беттерді, тікбұрышты ойықтарды, кермелерді және ұқсас құрылымдарды орналастырады.
• Бұрыштық фрезер диапазоны:Жұмыс үстеліндегі орналасу тақтасын -55° пен +55° аралығында орнатуға болады, бұл профиль ұштарында арнайы айлабұйымдарсыз қиғаш кесуге мүмкіндік береді.
• Сызықтық подшипниктер беру:Құралды беру механизмі фрезерлік циклдар кезінде дірілді төмен және қозғалыстың қайталануын сақтай отырып, сызықты мойынтіректердің қозғалыс жұбында жұмыс істейді.
• Соңғы бетті өңдеу:Өңделген ұштары дәйекті түрде Ra12,5 мкм кедір-бұдырлыққа жетеді, бұл фрамугалар мен жақтау бөліктерін тығыз жинау үшін жеткілікті.
• Пневматикалық қысқыш:Профильдер кесу кезінде ауамен басқарылатын қапсырмалармен ұсталады, бұл дайындаманың орнын сақтай отырып, оператордың күшін азайтады.

Техникалық сипаттамалар

Қолдану аясы

БұлТерезе профильдеріне арналған ПВХ фрезерлік станокПВХ терезелерін, алюминий-пластикалық композициялық терезелерді және термиялық сынғыш алюминий терезе жақтауларын өндіруде қолданылады. Типтік дайындамаларға ортаңғы фрамугалар, есік жақтауының профильдері және құрастыру алдында бетті пішіндеу, ойық салу немесе тенон кесуді қажет ететін басқа экструдталған секциялар жатады.

Негізгі компоненттер

• Фрезерлік шпиндель:Көлденең шпиндель қадамдық, ойықпен және шұңқырмен жұмыс істеу үшін ауыстырылатын кескіштерді қабылдайды. Таза материалды кетіруге арналған карбид құралына сәйкес жылдамдықпен жұмыс істейді.
• Сызықтық подшипниктерді бағыттау жүйесі:Берілу арбасы тек мерзімді майлауды қажет ететін және уақыт өте келе біркелкі кесу геометриясын сақтауға көмектесетін герметикалық сызықты мойынтіректерде қозғалады.
• Пневматикалық қысқыш қондырғы:Қысқыштар 0,5–0,8 МПа ауа берумен қосылады. Жақтар фрезерлік цикл кезінде профильді беттерді белгілемеу үшін пішінделген.
• Реттелетін жұмыс үстелі:Қолмен орнатылған позициялау тақтасы операторға -55°-тан +55°-қа дейінгі бұрыштарды қайталау шкаласымен теруге мүмкіндік береді.

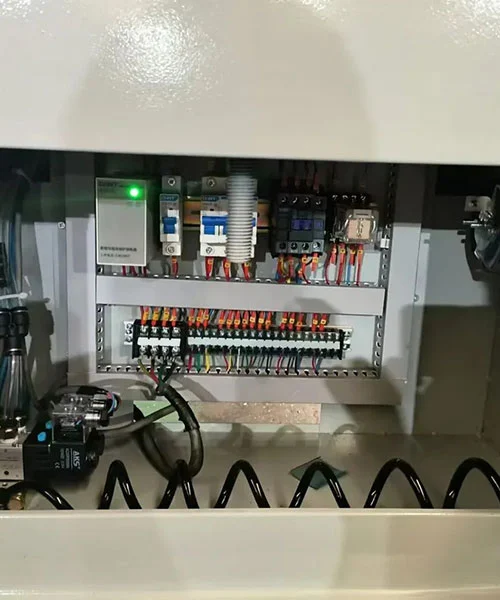

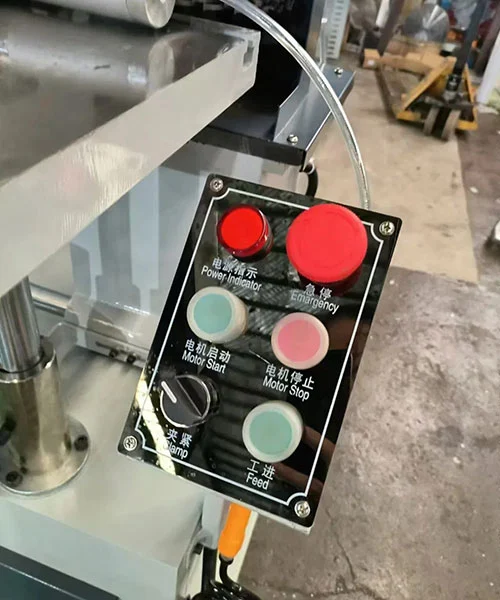

• Басқару тізбегі:Қарапайым түймелік станцияны және қорғаныс ашылған кезде шпиндельдің іске қосылуын болдырмайтын қауіпсіздік блокировкасын пайдаланады. Электрлік құрамдас бөліктер шаңмен жабылған қорапта орналасқан.

Өндіруші және қолдау

1996 жылы құрылған зауытымен Lebulang Machine Қытайдың Цзинань қаласында шамамен отыз жыл бойы профильді өңдеу жабдықтарын шығарады. TheТерезе профильдеріне арналған ПВХ фрезерлік станоктікелей зауытта жеткізіледі, CE және ISO сертификаттары бар және OEM/ODM келісімдері бойынша теңшеуге болады. Бір жылдық кепілдік негізгі құрылымды қамтиды, ал қашықтан орнату бойынша нұсқаулық қосымша ақысыз беріледі.

Қаптама және жөнелту

ӘрбірТерезе профильдеріне арналған ПВХ фрезерлік станоктранзит кезінде қозғалуды болдырмайтын ішкі бекітпесі бар стандартты экспорттық ағаш жәшікке оралған. Қорап ылғалға төзімді және өңдеу нұсқауларымен таңбаланған. Жеткізу шарттары FOB Цзинань немесе Циндао болып табылады, жеткізу мерзімі әдетте тапсырыс расталғаннан кейін 15-25 жұмыс күні. Сынақ есебін, орау парағын және CE сертификатын қамтитын құжаттар жөнелту алдында сандық түрде жіберіледі.

Жиі қойылатын сұрақтар

1-сұрақ: Терезе профильдеріне арналған ПВХ фрезерлік станок қандай профиль құрылымдарын өңдей алады?

A: Кесетін құралды өзгерту арқылы станок баспалдақ беттерін, тікбұрышты ойықтарды, кермелерді және әдетте ПВХ және алюминий-пластикалық композициялық фрамугаларда және жақтау профильдерінде қажет болатын басқа соңғы бөлшектерді фрезерлейді.

2-сұрақ: Конусты кесу үшін бұрыштық реттеу диапазоны қандай?

A: Жұмыс үстелінің орналасу тақтасы -55° пен 55° аралығында реттеледі, бұл осы ауқымда қосымша бекітпелерсіз бұрыштық кесулерді жасауға мүмкіндік береді.

3-сұрақ: Фрезерлеу кезінде тұрақтылық қалай сақталады?

A: Құралды беру механизмі дірілді азайтатын және қайталанатын циклдар бойынша фрезер тереңдігін біркелкі ұстауға көмектесетін сызықтық мойынтіректердің қозғалыс жұбын пайдаланады.

4-сұрақ: Қандай бетінің кедір-бұдырын күтуге болады?

A: Үздіксіз өңделген ұштар Ra12,5 мкм кедір-бұдырлыққа қол жеткізеді, бұл терезе мен есік құрастыруындағы түйістерді тығыз бекітуге мүмкіндік береді.

5-сұрақ: Жұмыс үстелінің өлшемдері қандай?

A: Құрылғының жұмыс үстелінің өлшемі 500 × 350 мм, стандартты UPVC және алюминий-пластикалық терезе профильдерін тұрақты қолдауды қамтамасыз етеді.

6-сұрақ: Ең үлкен фрезерлік ені қандай?

A: Құрал-саймандар жинағы максималды фрезерлік енін 90 мм қолдайды.

7-сұрақ: Қуат пен ауамен жабдықтау талаптары қандай?

A: Машина 380 В, 50 Гц үш фазалы қуатта жұмыс істейді және пневматикалық қысу жүйесі үшін жұмыс ауасының қысымы 0,5-тен 0,8 МПа-ға дейін қажет.

8-сұрақ: Қосалқы бөлшектер бар ма?

A: Иә. Импортталған кескіш дөңгелектерді және орнату құралдарын қоса алғанда, әдеттегі тозу бөліктері опциялар ретінде қол жетімді және оларды оператор оңай ауыстыра алады.
