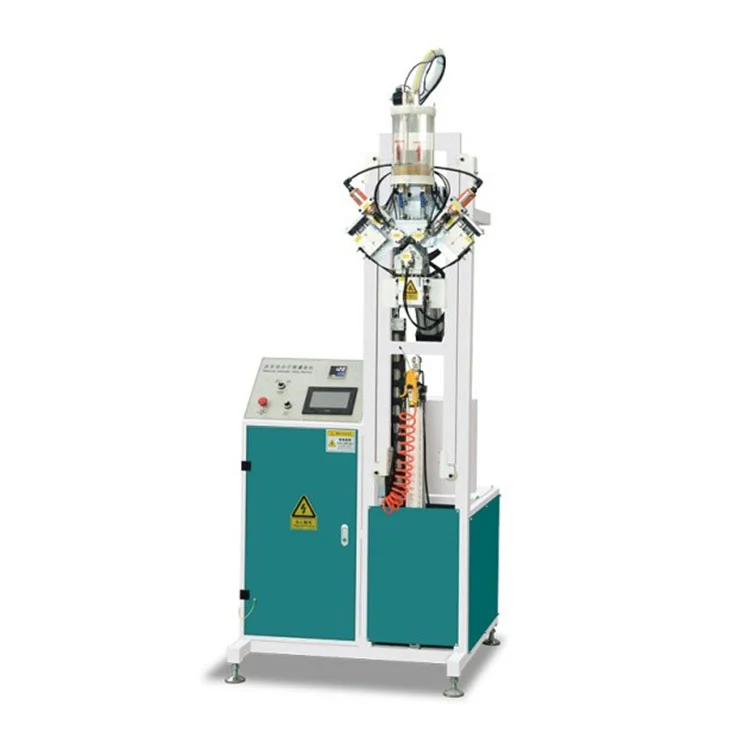

Автоматты оқшаулағыш шыны молекулалық електен толтыру машинасы

Негізгі мүмкіндіктер

TheАвтоматты оқшаулағыш шыны молекулалық електен толтыру машинасыоқшауланған шыны дайындау үшін молекулалық електен алюминий аралық профильдерге бақыланатын толтыруды қамтамасыз етеді.

• Басқару жүйесі:PLC-мен біріктірілген сенсорлық экран операторға бұрғылау тереңдігін, толтыру уақытын және тығыздау циклін қоса толтыру параметрлерін орнатуға және реттеуге мүмкіндік береді. Бағдарламаны сақтау әртүрлі аралық профильдер үшін кері шақыруды қолдайды.
• Кеңістіктің үйлесімділігі:Машина ені 6 мм-ден 30 мм-ге дейінгі алюминий аралықтарды өңдейді. Диаметрі 0,5 және 0,8 мм аралығындағы молекулалық елеуіш түйіршіктері толтыру басы арқылы ауырлық күшімен беріледі.
• Жақтау сыйымдылығы:Раманың максималды өлшемдері 2000 × 2000 мм, сәулет оқшаулағыш шыны желілерінде талап етілетін жалпы диапазонды қамтиды.
• Қуат және ауамен жабдықтау:Құрылғы 220 В / 50 Гц бір фазалы қуат көзінде жұмыс істейді және 1,0 кВт тартады. Пневматикалық бұрғылау және тығыздау механизмдері үшін 0,6 МПа тұрақты жұмыс ауа қысымы қажет.
• Материалды автоматты түрде толтыру:Кептіргіш ыдысындағы деңгей сенсоры қалған елеуіш материалын бақылайды. Деңгей алдын ала орнатылған нүктеден төмен түскенде, жүйе конфигурацияға байланысты операторды ескертеді немесе сыртқы толтыру бөлігін іске қосады.

Жұмыс принципі

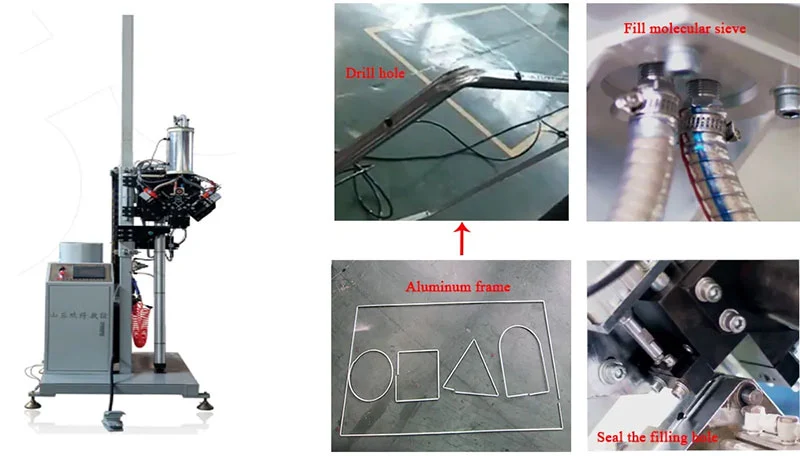

TheАвтоматты оқшаулағыш шыны молекулалық електен толтыру машинасыалдымен алюминий аралық жолағына бағдарламаланған күйде кішкене тесік бұрғылау арқылы жұмыс істейді. Содан кейін толтырғыш саптама аралық қуысына өлшенген молекулалық елеуіш кептіргіш мөлшерін енгізеді. Толтырғаннан кейін сол станция немесе арнайы нығыздау құрылғысы ылғалдың енуіне жол бермей және құрамында кептіргішті сақтай отырып, тесікке тығыздағышты қояды. Реттілікті сенсорлық экранда енгізілген аралық ені мен жақтау өлшеміне негізделген бұрғылау басын, толтыру таймерін және тығыздау әрекетін үйлестіретін PLC басқарады. Бункердегі оптикалық немесе сыйымдылық сенсоры кептіргіш деңгейін бақылайды және ұзақ жұмыс кезінде қоректендіруді қамтамасыз ету үшін машинаны сыртқы толтыру жүйесіне қосуға болады.

Негізгі компоненттер

• Құрғатқыш ыдысы және қоректендіргіш:Тот баспайтын болаттан жасалған тығыздалған бункер молекулалық елеуіш материалын ұстайды. Ішіндегі араластырғыш көпірді болдырмайды, ал өлшеу бұрандасы немесе қақпақ толтыру саптамасына жеткізілетін мөлшерді басқарады.
• Бұрғылау қондырғысы:Пневматикалық немесе электрлі бұрғы қозғалтқышы аралық профиль үшін қажетті саңылау диаметріне сәйкес келетін өлшемдегі карбидті бұрғы битін басқарады. Бұрғылау тереңдігі реттеледі және PLC арқылы орнатылады.

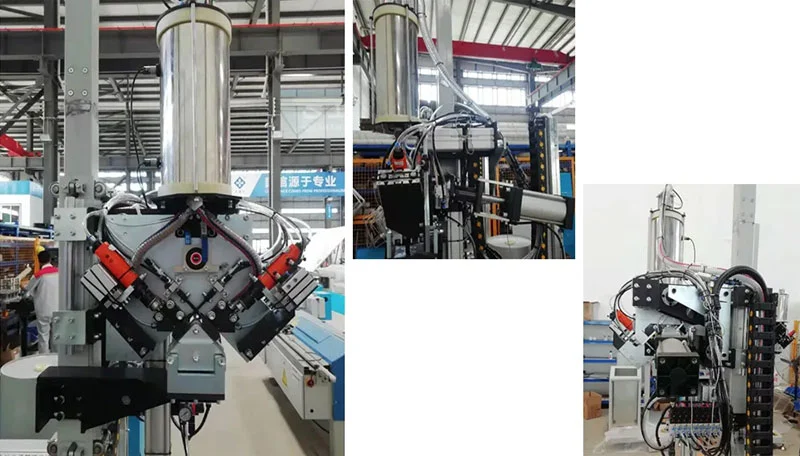

• Толтыру басы:Ауыстырылатын саңылаулар әртүрлі аралық кеңдіктерге сәйкес келеді. Жылдам босату механизмі құралсыз өндірістік партиялар арасында саптаманы ауыстыруға мүмкіндік береді.
• Тығыздау механизмі:Тығыздау станциясы бұрғыланған тесіктің үстіне алдын ала кесілген жабысқақ тығынды немесе ыстық балқымалы тығыздағышты қолданады. Тығыздау уақыты мен қысымды бағдарламалауға болады.

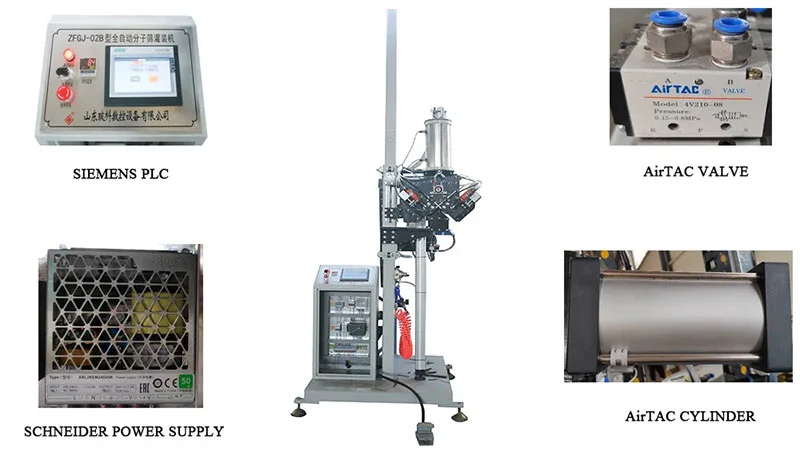

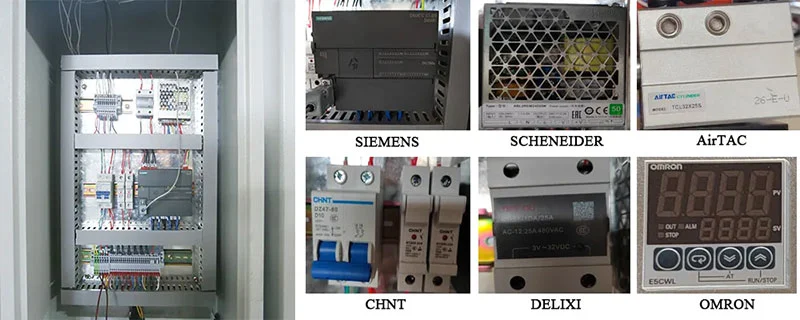

• Басқару тақтасы:Көп тілді қолдауы бар түрлі-түсті сенсорлық экран нақты уақыттағы өндіріс деректерін, дабыл шарттарын және техникалық қызмет көрсету туралы еске салғыштарды көрсетеді. PLC әртүрлі аралық профильдер үшін 100 параметр жиынын сақтайды.
• Рамалық тасымалдау жүйесі:Қуатты роликтер жиналған аралық жақтауды орнына жылжытады. Реттелетін бағыттағыштар 2000×2000 мм дейінгі орталық жақтауларды, ал пневматикалық қапсырмалар бұрғылау және толтыру кезінде жақтауды тұрақты ұстайды.

Техникалық сипаттамалар

Жиі қойылатын сұрақтар

1-сұрақ: Автоматты оқшаулағыш шыны молекулалық електен толтыру машинасының негізгі функциясы қандай?

A: Ол алюминий аралық жолақтарға тесіктерді бұрғылайды, оларды молекулалық електен кептіргішпен толтырады және саңылауларды автоматты түрде нығыздайды. Бұл процесс оқшаулағыш шыны бөлігінің ішіндегі ауа қуысындағы қалдық ылғалды кетіреді, бұл уақыт өте келе ішкі тұманды болдырмауға көмектеседі.

2-сұрақ: Бұл машина шыны жақтаудың қандай өлшемін өңдей алады?

A: Құрылғы 2000 мм × 2000 мм дейінгі рамаларды өңдейді. Алюминий аралық ені 6 мм мен 30 мм арасындағы реттелетін бағыттағыштар мен жылдам ауыстырылатын толтыру саптамалары арқылы қабылданады.

3-сұрақ: Кептіргішті толтыру үшін машина қолмен араласуды қажет ете ме?

A: Бункер автоматты түрде бақыланады. Кептіргіш деңгейі белгіленген мәннен төмен түскенде, жүйе үзілістерді азайта отырып, сыртқы жабдықтау жүйесіне қосылған болса дабылды іске қосады немесе автоматты толтыру циклін іске қоса алады.

4-сұрақ: Орнату үшін қуат пен ауа қысымына қандай талаптар қойылады?

A: Ол 220В / 50Гц бір фазалы қоректенуді (жалпы қуат 1,0 кВт) және пневматикалық компоненттер үшін 0,6 МПа тұрақты қысылған ауаны беруді қажет етеді.

5-сұрақ: Машина құрғатқыштың аралық бөлікте тұруын қалай қамтамасыз етеді?

A: Толтырғыш саптама тартылғаннан кейін тығыздау механизмі бұрғыланған тесікке дереу тығыздағышты қояды. Бұл кептіргіштің ағып кетуіне жол бермейді және IGU-ге жинамас бұрын сыртқы ылғалдың аралық бөлікке түсуіне жол бермейді.

6-сұрақ: Операциялық интерфейс пайдаланушыға ыңғайлы ма?

A: Сенсорлық экран барлық цикл параметрлеріне, өндіріс есептегіштеріне және дабыл журналдарына қол жеткізуге мүмкіндік береді. Тапсырыстар арасында ауысу кезінде орнату уақытын қысқарта отырып, әртүрлі аралық профильдерге арналған параметрлер жиынын сақтауға және шақыруға болады.
