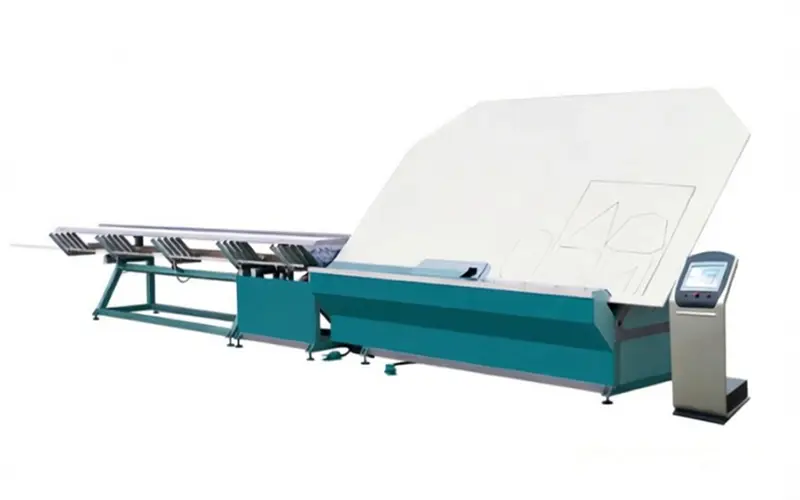

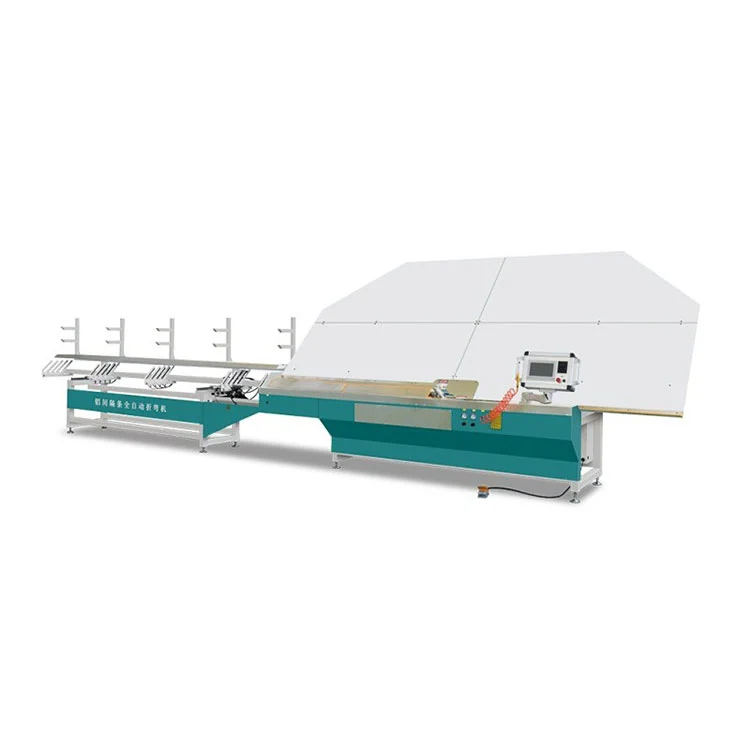

Оқшаулағыш шыныға арналған CNC алюминий аралық иілу машинасы

Негізгі мүмкіндіктер

• Басқару жүйесі және жетектер:TheОқшаулағыш шыныға арналған CNC алюминий аралық иілу машинасыSiemens PLC, Kinco сенсорлық экраны, Fuji серво дискілері және Airtac пневматикалық компоненттерімен жабдықталған. Хост контроллері деректерді сақтауды және бағдарламаны таңдауды басқарады, ал қосалқы контроллер оператор енгізу қателерінің алдын алу үшін нақты уақыттағы машина ретін реттейді.
• Фрезерлік және жақтау дәлдігі:Арнайы фрезерлік станция иілу және бұрыштарды біріктіру алдында аралық бетін тегістейді. Дайын жақтау өлшемдері бағдарламаланған мәндерден ±0,5 мм шегінде сақталады, бұл соңғы IGU-де бұрыштық тығыздағыштың тұтастығын сақтауға көмектеседі.
• Біріктірілген өңдеу функциялары:Машина бір үздіксіз циклде автоматты түрде майыстыруды, профильді кесуді және бұрышты жіксіз біріктіруді орындайды. Жадта отыз екі жақтау кескінін сақтауға болады. Төрт материал сақтау станциясы әртүрлі профильдер арасында жылдам ауысуға мүмкіндік беретін 6А-дан 30А-ға дейінгі аралық ені бар.
• Қос иілу және бұрыштық кірістіру:Сыртқы және ішкі иілу бастары бар. Бұрыштық түйіспелерді көлемді өндіріс үшін автоматты түрде немесе шағын партиялар мен таңдамалы пішіндер үшін қолмен жасауға болады, бұл операторға тапсырыс түріне негізделген икемділік береді.
• Лазерлік таңбалау модулі:Үш таңбалау режимі логотиптерді, өнім кодтарын немесе мәтінді иілу алдында немесе кейін аралық бетіне тікелей қосу үшін таңдалады, оларды OEM таңбалау талаптарын қанағаттандыру үшін конфигурациялауға болады.
• Машинаның құрылысы және қызмет көрсету аралығы:Рама мен бағыттаушы элементтер өнеркәсіптік жұмыс циклдері үшін жасалған. Жоспарланған техникалық қызмет көрсету күнделікті, ай сайынғы және жылдық бақылау парақтарын басшылыққа алады, жалпы қолжетімді құрамдас бөліктер тікелей тексеру және ауыстыру үшін реттеледі. Өндіруші толық машинаға екі жыл кепілдік береді және тозған бөлшектерге бір жыл тегін ауыстыруды ұсынады.

Машинаның құрылымы және жұмыс принципі

TheОқшаулағыш шыныға арналған CNC алюминий аралық иілу машинасыалюминий жолағын шикі катушка кірісінен дайын аралық жақтау шығысына жылжытатын алты механикалық ішкі жүйеге бөлінген:

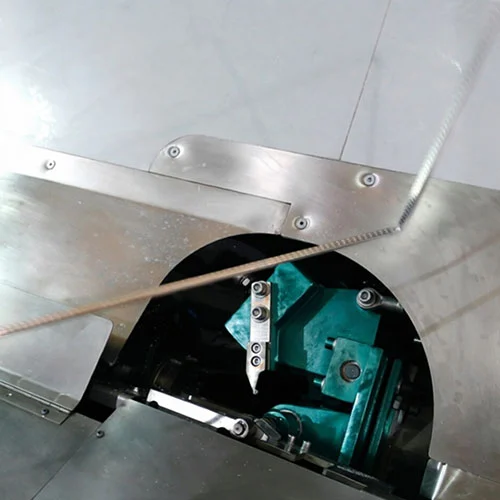

• Иілу механизмі— Конфигурацияға байланысты сыртқы немесе ішкі иілу бастарын қабылдайды. Таңдалған бас қажетті иілу радиусы бар бағдарламаланған бұрыштық бұрышқа аралық профильді құрайды.
• Фрезерлік механизм— Нақты фрезерлік құрылғы иілу алдында профиль бетін тегістейді. Бұл қадам бұрыштың деформациясын тудыруы мүмкін бұзушылықтарды жояды және дайын құрылғыдағы тығыздағыштың дәйекті байланысына қол жеткізуге көмектеседі.
• Трансмиссия механизмі— Алюминий жолағын тиеу станциясынан әр өңдеу сатысы арқылы жүргізеді. Жолақтардың бұралуын немесе тураланбауын болдырмау үшін қозғалыс сервоберумен синхрондалады.
• Көмекші орталықтандыру механизмі— Өлшем дәлдігіне әсер етуі мүмкін шамалы бүйірлік ауытқуды түзетіп, иілу станциясына кірген кезде жолақты ортаңғы күйде ұстау үшін роликтің орнын реттейді.
• Бұрыштық қосылыс механизмі— Өнімділігі жоғары жұмыстарды орындау үшін автоматты материалды қосуды және аз көлемді немесе прототипті өндіру үшін қолмен қосуды қолдайды.
• Серво берудің автоматты механизмі— Серво басқарылатын беру жүйесі таңдалған аралық спецификацияға сәйкес келетін PLC арқылы жылдамдық пен позиция басқарылатын алюминий жолағын бағдарламаланған ұзындыққа жылжытады.

Өнімнің техникалық параметрлері

Негізгі құрамдас бөліктер және жеткізуші туралы ақпарат

• PLC және сенсорлық экран:Kinco түсті сенсорлық экраны бар Siemens негізгі контроллері. Бағдарлама таңдау және параметр параметрлері сенсорлық экран арқылы енгізіледі; PLC орындау уақытын және блоктауларды басқарады.
• Сервожетектер:Fuji сервоқозғалтқыштары мен жетектері ±0,5 мм жақтауға төзімділік үшін қажетті орналасу дәлдігін қамтамасыз ете отырып, беру және иілу осьтерін басқарады.
• Пневматикалық жүйе:Airtac цилиндрлері, клапандар және фитингтер қысу, иілу қысымы және бұрыштық кірістіру функцияларын орындайды. Пневматикалық схема қоректендіру желісінде сүзгі-реттегіш-майлаушы қондырғыны қамтиды.
• Фрезерлік шпиндель:Шынықтырылған болат фрезерлер аралық бетін тегістейді. Шпиндельдің жылдамдығы мен беру жылдамдығы алюминий таспасының қалыңдығы мен еніне сәйкес келетіндей етіп орнатылған.
• Жақтау және бағыттаушы рельстер:Дәнекерленген болат негіз трансмиссия және орталықтандыру механизмдері үшін сызықты бағыттаушы рельстерді қолдайды, бұл үздіксіз жұмыс кезінде жолақтардың теңестірілуін сақтайды.
• Лазерлік таңбалау құрылғысы:Арнайы лазерлік модуль логотиптерді, топтама нөмірлерін немесе мәтінді үш конфигурацияланатын режимнің бірінде басып шығарады, өндіріс қажеттіліктеріне сәйкес иілу станциясының алдында немесе кейін орналасады.

Қолдану аясы

БұлОқшаулағыш шыныға арналған CNC алюминий аралық иілу машинасыалюминий аралық жақтаулары орташа және жоғары көлемде қажет болатын оқшаулағыш шыны қондырғыларының өндіріс желілерінде орналастырылған. Әдеттегі пайдаланушыларға мыналар жатады:

• Тұрғын үй және коммерциялық ғимараттар үшін екі және үш қабатты әйнек қондырғыларын шығаратын оқшаулағыш шыны зауыттары.
• Энергияны үнемдейтін шыны, қауіпсіз шыны және акустикалық оқшаулау өнімдерін жеткізетін архитектуралық шыны өңдеушілер.
• Басқа IGU өндірушілеріне алдын ала иілген жақтауларды жеткізетін арнайы алюминий аралық өңдеу шеберханалары.
• Терезе, есік және перде қабырғалары өндірушілері үйдегі шыны өңдеу бөлімдерін басқарады.

Қаптама және жөнелту

TheОқшаулағыш шыныға арналған CNC алюминий аралық иілу машинасыішкі бекіткіші және ылғалға төзімді орамасы бар стандартты экспорттық ағаш жәшікте жеткізіледі. Қораптың өлшемдері машинаның 10500×1300×1950 мм ізі айналасында құрастырылған, қосалқы кескіштер, тығыздағыштар және басып шығарылған құжаттамадан тұратын қосалқы қораптарға арналған қосымша орын бар. Жіберу алдында жөнелту алдындағы инспекциялық бейне және машиналарды сынау туралы есеп беріледі. Стандартты жеткізу шарттары FOB Циндао немесе Цзинань болып табылады, тапсырыс расталғаннан кейін әдеттегі жеткізу уақыты шамамен 30 жұмыс күні. Тасымалдау опцияларын межелі портқа және жергілікті жеткізу талаптарына сәйкес таңдауға болады.

Жиі қойылатын сұрақтар

1-сұрақ: Сіз зауытсыз ба немесе сауда компаниясысыз ба?

A: Lebulang Machine Қытайдың Цзинань қаласында 1996 жылдан бері шыны және терезе өңдеуге арналған жабдық шығарылатын өзінің өндірістік нысанын басқарады. ҒЗТКЖ, өндіру және сату бір ұйымда жүзеге асырылады.

2-сұрақ: Сіз теңшеуді қолдайсыз ба?

A: Машина функцияларын, өңдеу параметрлерін және таңбалау режимдерін OEM немесе ODM келісімдері бойынша тұтынушы өндірісінің талаптарына реттеуге болады.

3-сұрақ: Сіздің жеткізу уақытыңыз қандай?

A: Стандартты машиналар 30 жұмыс күні ішінде жеткізіледі. Теңшелетін конфигурациялар жеткізу уақытын ұзартуы мүмкін. Тағайындалған жерге байланысты жүк тасымалдаудың бірнеше нұсқалары бар.

4-сұрақ: Кепілдік пен қызмет ету мерзімі туралы не деуге болады?

A: Кепілдік екі жыл бойына толық машинаны және бір жыл тозуды қамтиды. Машина құрылымы өнеркәсіптік жұмыс циклдеріне арналған және өндіруші ауыстырылатын компоненттерді ұзақ мерзімді қамтамасыз етеді.

5-сұрақ: Машинаны қалай ұстау керек?

A: Күнделікті, айлық және жылдық техникалық қызмет көрсетуді тексеру тізімдері бар пайдалану нұсқаулығы құрылғымен бірге беріледі. Қашықтан техникалық қолдау орнатудан кейін ақауларды жою және техникалық қызмет көрсету сұрақтары үшін қол жетімді.
