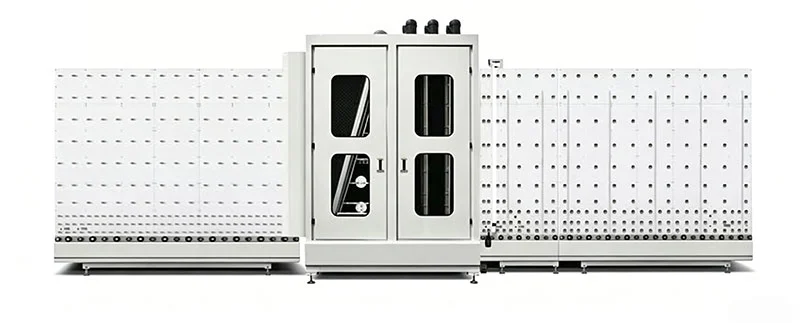

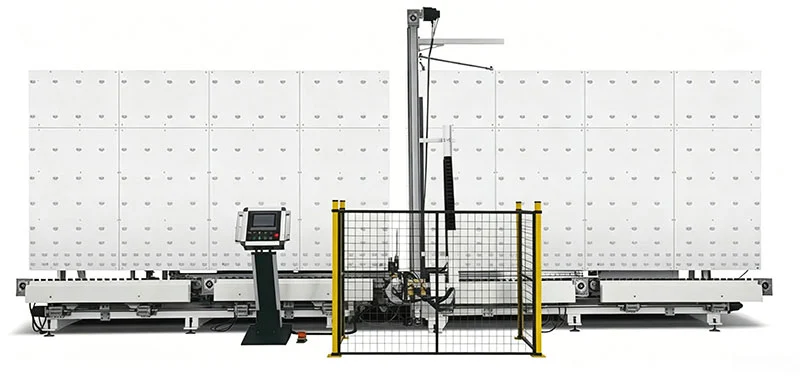

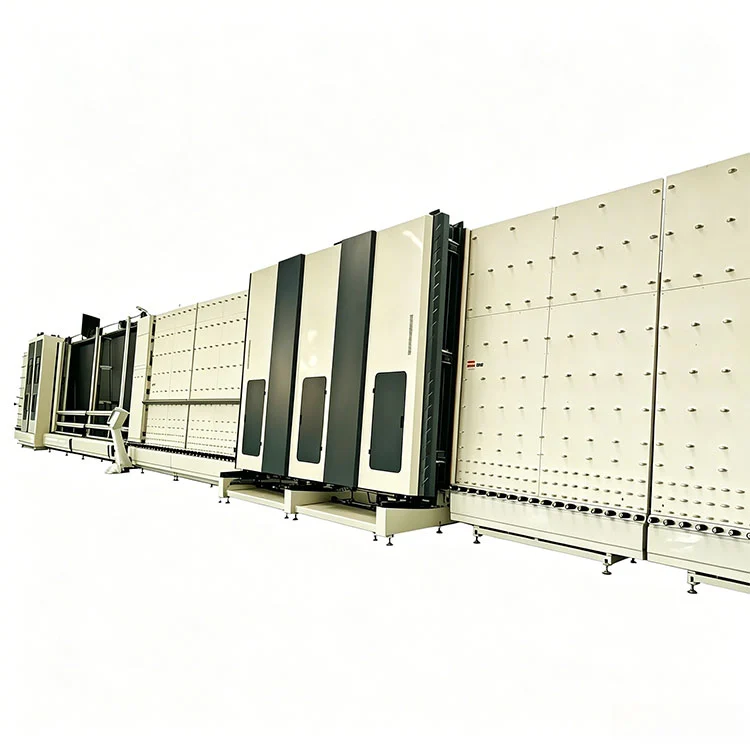

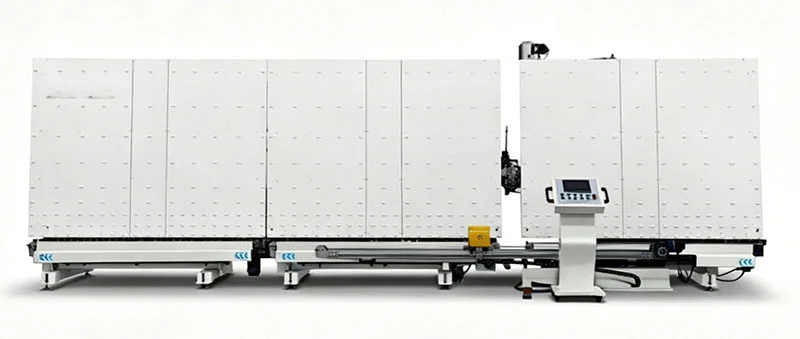

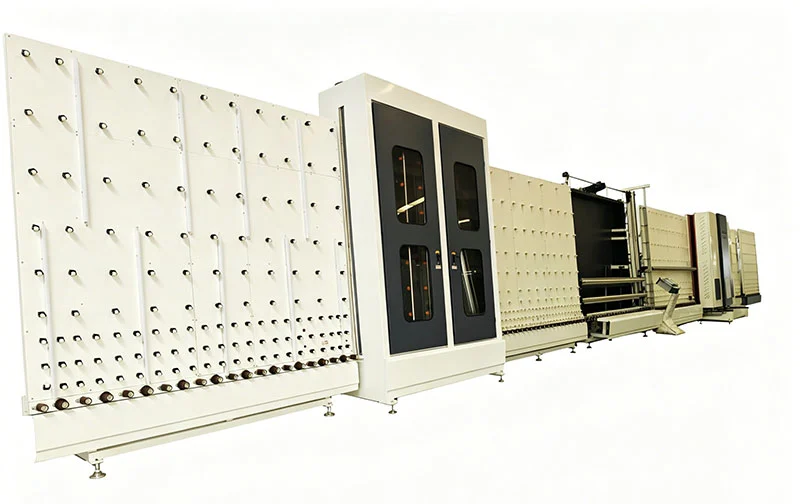

Оқшауланған және шыңдалған шыны машинасына арналған 2000 тік CNC кір жуғыш кептіруге арналған пресс желісі

Негізгі мүмкіндіктер

TheОқшауланған және шыңдалған шыны машинасына арналған 2000 тік CNC кір жуғыш кептіруге арналған пресс желісіжуу және шаю кезеңдерінде судың ауырлық күшімен ағып кетуіне мүмкіндік беретін және кептіру алдында әйнек бетін қалдық тамшылардан тазартуға көмектесетін тік тасымалдау құрылымының айналасында салынған.

1. Бір қатарда жуу, кептіру және престеу:Үш кезең бір конвейер жолында дәйекті түрде орналастырылған. Шыны парақтар тиеу соңында кіреді және басылған оқшаулағыш шыны блоктары немесе тазартылған жалғыз шынылар ретінде шығады. Станциялар арасында қолмен тасымалдау қажет емес. Тік орналасу балама көлденең орнатуға қарағанда еденде аз орын алады.
2. CNC сенсорлық экранды басқару:Өнеркәсіптік сенсорлық экран оператор интерфейсі ретінде қызмет етеді. Әртүрлі шыны түрлеріне арналған параметрлерді — жуу уақыты, кептіру температурасы, басу қысымы және конвейер жылдамдығы — аталған рецепттер ретінде сақтауға және жадтан шақыруға болады. Жүйе дабылдарды тіркейді және экранда ақаулық кодын оқуды қамтамасыз етеді.
3. Рециркуляциямен жоғары қысыммен жуу:Екі қатарлы бүріккіш саптамалар суды реттелетін қысыммен екі шыны бетіне де жеткізеді. Көп қабатты фильтрация жүйесі бөлшектерді ұстайды және сол суды қайта айналдыруға мүмкіндік береді. Орташа суды тұтыну сағатына шамамен 0,8 м³ құрайды, ал сүзгі элементтерін күрделі бөлшектеместен тазалауға болады.
4. Ыстық ауамен кептіру:Кептіру бөлімінде температура диапазоны 40°C-тан 120°C-қа дейінгі, қадамсыз реттелетін жабық ыстық ауа камерасы қолданылады. Ауа жылытқыштар арқылы айналады және ауа пышақтары арқылы шыны бетіне бағытталады. Камера шаңның түсуіне жол бермеу үшін тығыздалған, сондықтан кептірілген шыны престеу алдында қайтадан ластанбайды.
5. Гидравликалық престеу станциясы:Басу күші қысымы 0,2 МПа-дан 1,2 МПа-ға дейін реттелетін гидравликалық цилиндр арқылы жасалады. Басу жылдамдығы мен ұстап тұру уақыты бағдарламаланады. Шыныланған шыны үшін сыну қаупін азайту үшін қысым рампасын жұмсақ профильге орнатуға болады.
6. Құрастыру және техникалық қызмет көрсету рұқсаты:Рамка қалыңдатылған көміртекті болаттан жасалған. Мойынтіректер, тығыздағыштар және щетка роликтері үздіксіз жұмыс істеуге арналған. Әрбір бөлімнің бүйірлеріндегі қызмет көрсету панелдері конвейер құрылымын алмай-ақ сорғыларға, сүзгілерге және үрлегіш қозғалтқыштарға қол жеткізуге мүмкіндік береді.
7. Шыны түрінің үйлесімділігі:Бұл желі оқшаулағыш шыны, шыңдалған шыны, архитектуралық панельдер және перде қабырғаларының шыныларын өңдейді. Минималды және ең үлкен өлшемдері сәйкесінше 280×450 мм және 2000 мм ені. Сақталған параметр жиындарын реттеу арқылы стандартты және реттелетін өңдеуге қолдау көрсетіледі.

Техникалық сипаттамалар

үшін төменде көрсетілген барлық параметрлерОқшауланған және шыңдалған шыны машинасына арналған 2000 тік CNC кір жуғыш кептіруге арналған пресс желісіжөнелту алдында зауыттық сынақ кезінде тексеріледі. Әрбір тапсырыспен жеткізілім алдындағы тексеру актісі беріледі.

Сызықтық жұмыс процесі

Шыны парақтар арқылы жылжидыОқшауланған және шыңдалған шыны машинасына арналған 2000 тік CNC кір жуғыш кептіруге арналған пресс желісіүздіксіз тік бағытта. Тиеу станциясында оператор шыны тақтаны конвейерге қояды. Бірінші секция екі қатарлы бүріккіш саптамалар арқылы екі бетті де айналмалы сумен жуады, содан кейін таза сумен шаю. Содан кейін әйнек қыздырылған кептіру камерасына түседі, онда ауа пышақтары ыстық ауаны бетіне бағыттайды. Кептіруден кейін шыны престеу станциясына өтеді. Оқшаулағыш шыны блоктары үшін бастапқы герметикпен қапталған аралық жақтау екі панельдің арасында орналасқан және гидравликалық прес оларды басқарылатын қысыммен біріктіреді. Жалғыз шыңдалған шыны панельдер айналма режимге орнатылған престеу станциясымен желі арқылы өте алады. Дайын әйнек түсіру соңында шығады.

Негізгі компоненттер

• CNC сенсорлық экраны және PLC:Түсті дисплейі бар өнеркәсіптік деңгейдегі контроллер. Бірнеше шыны рецептерін сақтайды. Әрбір бөлім үшін нақты уақыттағы күйді көрсетеді және дабыл журналын жазады.
• Бүріккіш саптамалар және сүзу:Тот баспайтын болаттан жасалған жалпақ ағынды саптамалар қос қатарға орналастырылған. Үш сатылы сүзгі жүйесі — дөрекі экран, жұқа тор және белсендірілген көмір — қайта айналымдағы суды бүріккіш тізбегіне оралмас бұрын тазартады.
• Жылыту және кептіру қондырғысы:Тығыздалған камераның ішіндегі электр қыздырғыш элементтері. Ауа пышақтар шынының толық енін жабу үшін орналастырылған. Температура сенсорлары жабық циклды басқару үшін PLC-ге кері қайтарылады.
• Гидравликалық пресс цилиндрі:Қысым түрлендіргіші бар екі әрекетті гидравликалық цилиндр. Сенсорлық экранда басу күші, көтерілу уақыты және ұстап тұру ұзақтығы орнатылады.
• Конвейер жүйесі:Беттері резеңкемен қапталған моторлы роликтер әйнекті тасымалдайды. Жылдамдық инвертор жетегі арқылы 1-ден 6 м/мин дейін өзгереді.
• Жақтау және қорғау:Коррозияға төзімді бояуы бар көміртекті болат құрылымы. Мөлдір қауіпсіздік панельдері жуу және кептіру бөлімдерін қоршайды. Авариялық тоқтату түймелері тиеу-түсіру станцияларында орналасқан.

Өндіруші және кепілдік

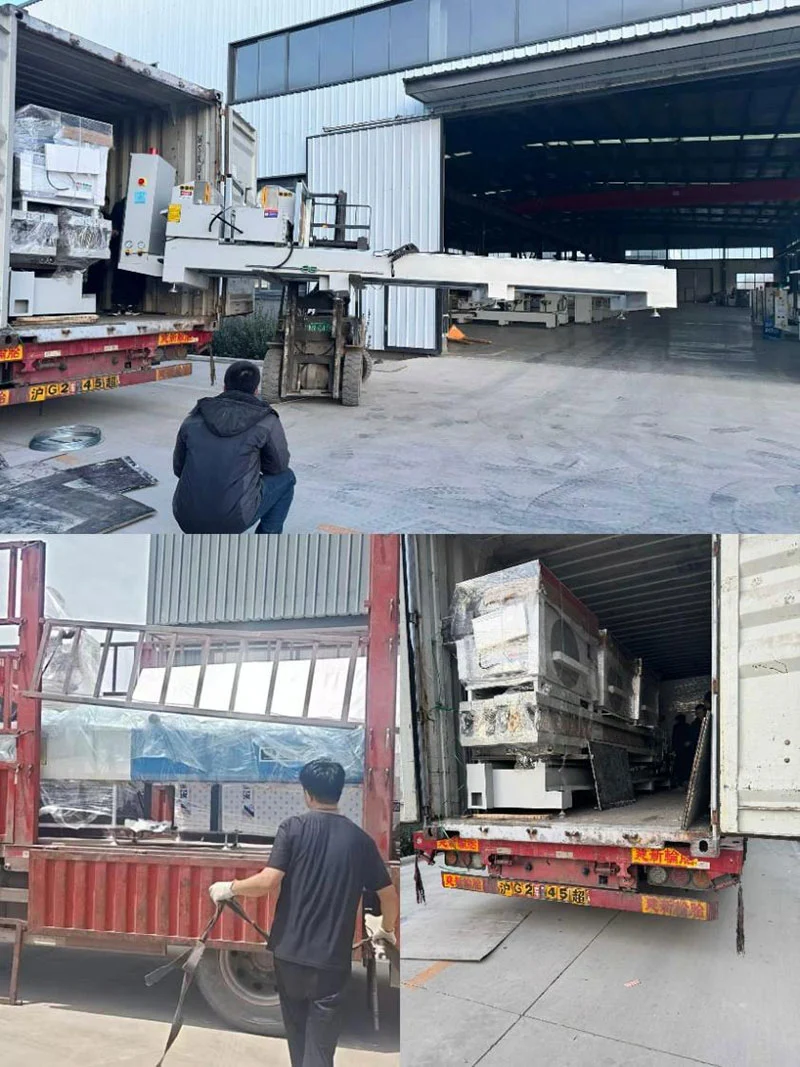

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang Machine ретінде жұмыс істейді, 1996 жылдан бері Цзинань зауытында шыны және терезе өңдеу жабдықтарын шығарады. Компания бір ұйымда ҒЗТКЖ, бөлшектерді өңдеу, құрастыру, сынау және сатуды қамтиды. TheОқшауланған және шыңдалған шыны машинасына арналған 2000 тік CNC кір жуғыш кептіруге арналған пресс желісіосы біріктірілген жүйе бойынша салынған және тікелей зауытқа жөнелтілген. CE және ISO 9001 сертификаттары қолданылады. Бір жылдық кепілдік қалыпты тозудан басқа негізгі құрылымды қамтиды. Қашықтан техникалық қолдау көрсету және пайдалануды үйрету кіреді. Қосалқы бөлшектер жинақталған және оларды халықаралық жөнелтуге болады. Жұмыс орнында орнату және іске қосу бөлек қызмет ретінде ұйымдастырылуы мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл өндіріс желісі қандай әйнекті өңдей алады?

A: TheОқшауланған және шыңдалған шыны машинасына арналған 2000 тік CNC кір жуғыш кептіруге арналған пресс желісіәйнек пен шыңдалған шыны оқшаулау үшін жасалған, сонымен қатар қалыңдығы 4 мм-ден 25 мм-ге дейінгі диапазондағы сәулеттік, есік-терезе және перде қабырғаларының шыныларын қолдайды. Ол 3 мм-ден жұқа немесе қалыңдығы 25 мм-ден асатын шыныға арналмаған.

2-сұрақ: Жаңа қызметкерлер үшін машинаны пайдалану қиын ба?

A: Жұмыста әртүрлі шыны түрлеріне арналған сақталған рецептілері бар CNC сенсорлық экраны пайдаланылады. Ағылшын тіліндегі нұсқаулық пен бейне нұсқаулық берілген. Орнату кезінде қашықтан нұсқау қол жетімді. Өндіріс орындарының кері байланысына сүйене отырып, операторлар бір-екі жұмыс күні ішінде күнделікті жұмысқа ыңғайлы болады.

3-сұрақ: Айналымдағы су жүйесіне техникалық қызмет көрсету қаншалықты жиі қажет?

A: Көп қабатты сүзу жүйесі суды ұзақ уақыт бойы қайта айналдыруға мүмкіндік береді. Сүзгі экрандарын күнделікті шыны өткізу қабілетімен анықталған кесте бойынша тексеріп, тазалау керек. Ауыстырылатын сүзгі элементтері қосалқы бөлшектер ретінде қол жетімді. Су ыдысының деңгейі буланудың орнын толтыру үшін мерзімді түрде толтырылады.

4-сұрақ: Жабдық кернеуін әртүрлі елдер үшін теңшеуге бола ма?

A: Стандартты конфигурация 380 В үш фазалы 50 Гц жиілікте жұмыс істейді. Кернеу мен жиілікті тапсырыс беру кезінде көрсетуге болады — мысалы, 220В/60Гц немесе 415В/50Гц — сондықтан құрылғы сыртқы трансформаторды қажет етпей-ақ жергілікті қуат стандарттарына сәйкес келеді.
